Пилотные гидролинии (насос) 3 — HITACHI EX1100-3

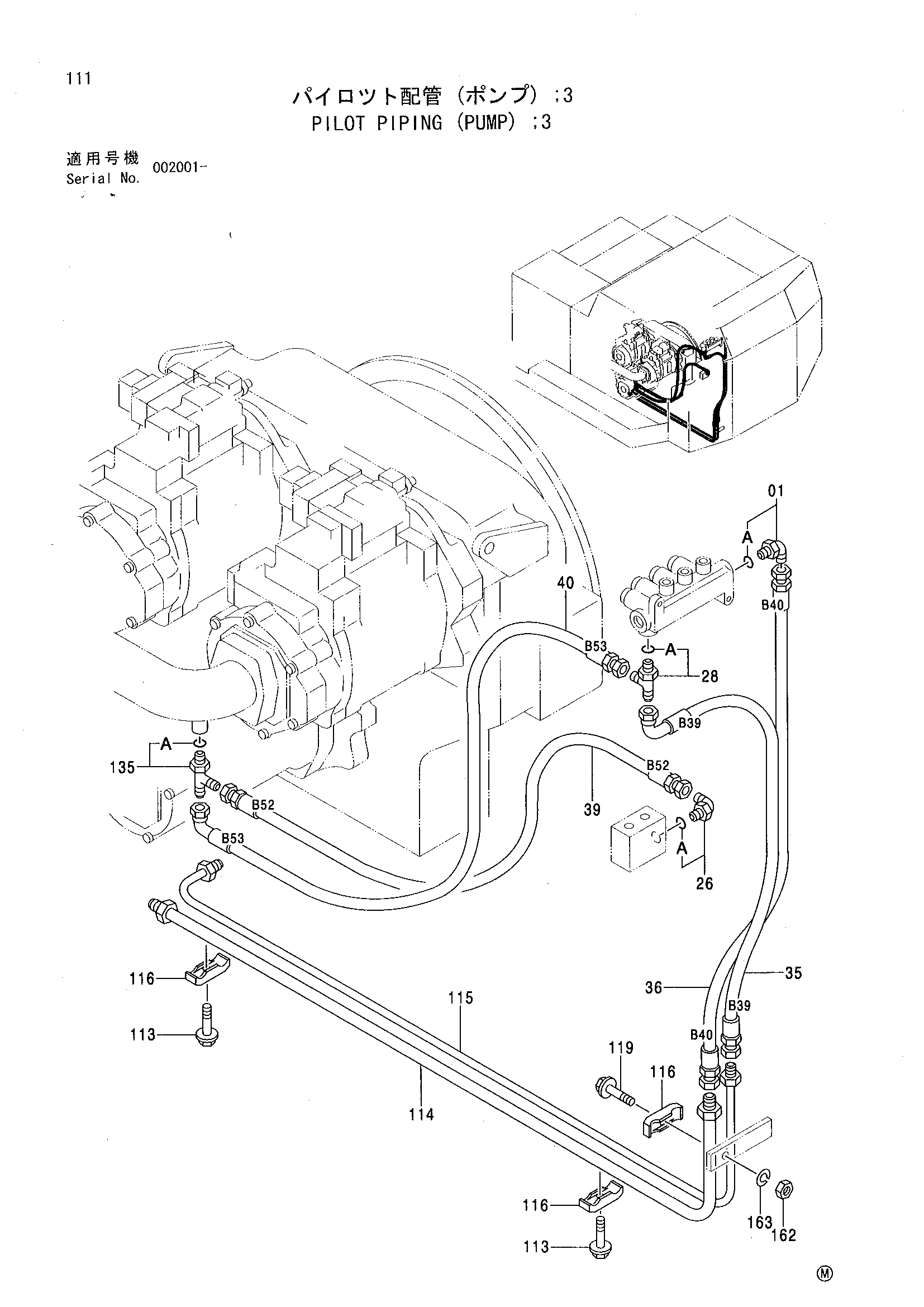

Заводская схема «Пилотные гидролинии (насос) 3» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4193826 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4217343 | Тройник | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4274956 | Шланг | 1 |
| 36 | 4274957 | Шланг | 1 |
| 39 | 4274968 | Шланг | 1 |
| 40 | 4274969 | Шланг | 1 |
| 113 | J011260 | Болт с шайбой | 2 |
| 114 | 8045365 | Трубка | 1 |
| 115 | 8045366 | Трубка | 1 |
| 116 | 4141806 | Хомут трубки | 3 |
| 119 | J011270 | Болт с шайбой | 1 |
| 135 | 4219347 | Тройник | 1 |
| 135A | 4509180 | Уплотнительное кольцо | 1 |
| 162 | J950012 | Гайка | 1 |
| 163 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
