Топливный радиатор (3) — HITACHI EX1100-3

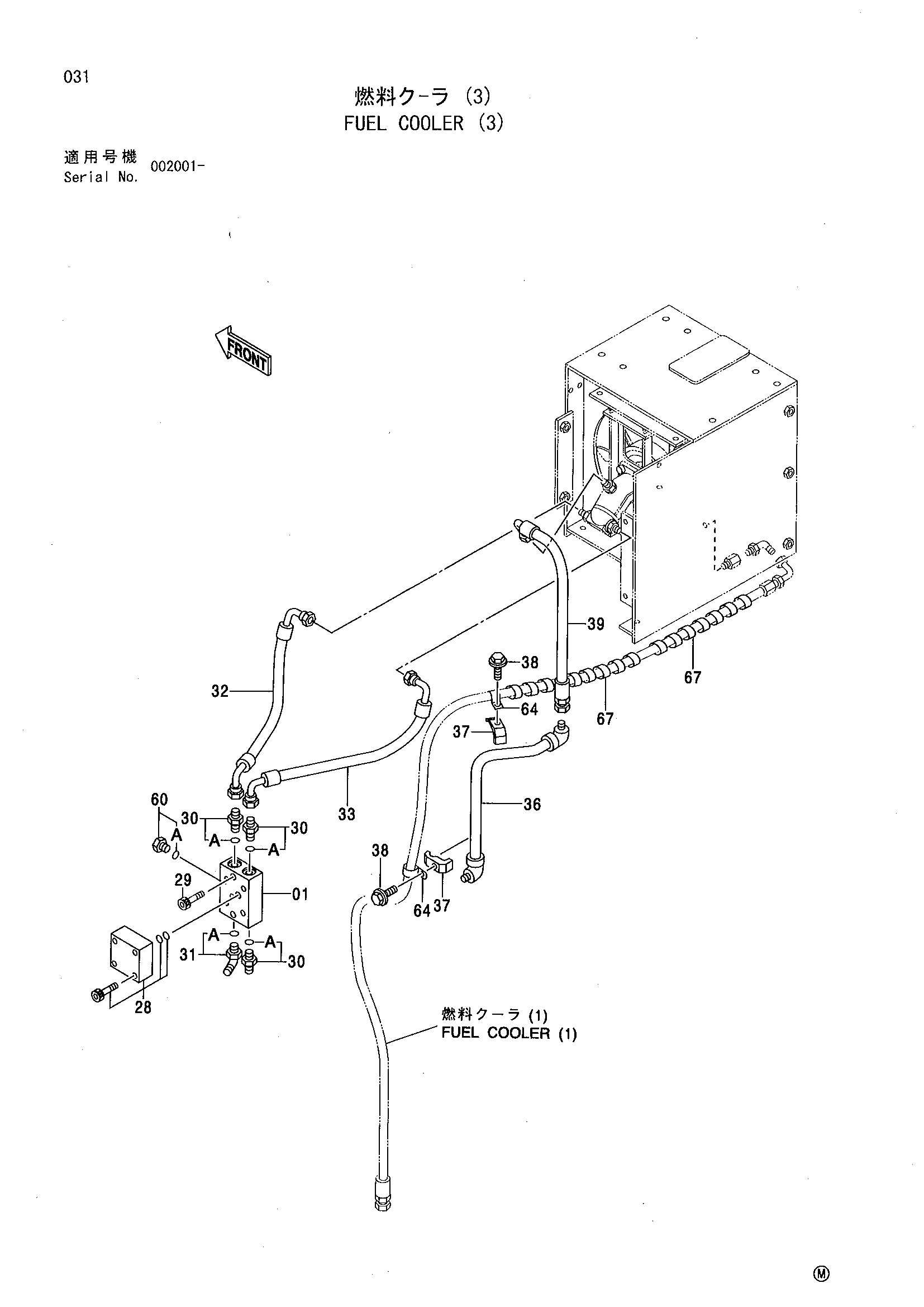

Заводская схема «Топливный радиатор (3)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3074769 | Коллектор | 1 |
| 28 | 4362157 | Клапан | 1 |
| 29 | M341056 | Болт с внутренним шестигранником | 2 |
| 30 | 4210361 | Адаптер | 3 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4154672 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4363383 | Шланг | 1 |
| 33 | 4363384 | Шланг | 1 |
| 36 | 8065019 | Трубка | 1 |
| 37 | 4138227 | Хомут трубки | 2 |
| 38 | J011040 | Болт с шайбой | 2 |
| 39 | 4334307 | Шланг | 1 |
| 60 | 4093624 | Пробка | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4190275 | Зажим | 2 |
| 67 | 4149557 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
