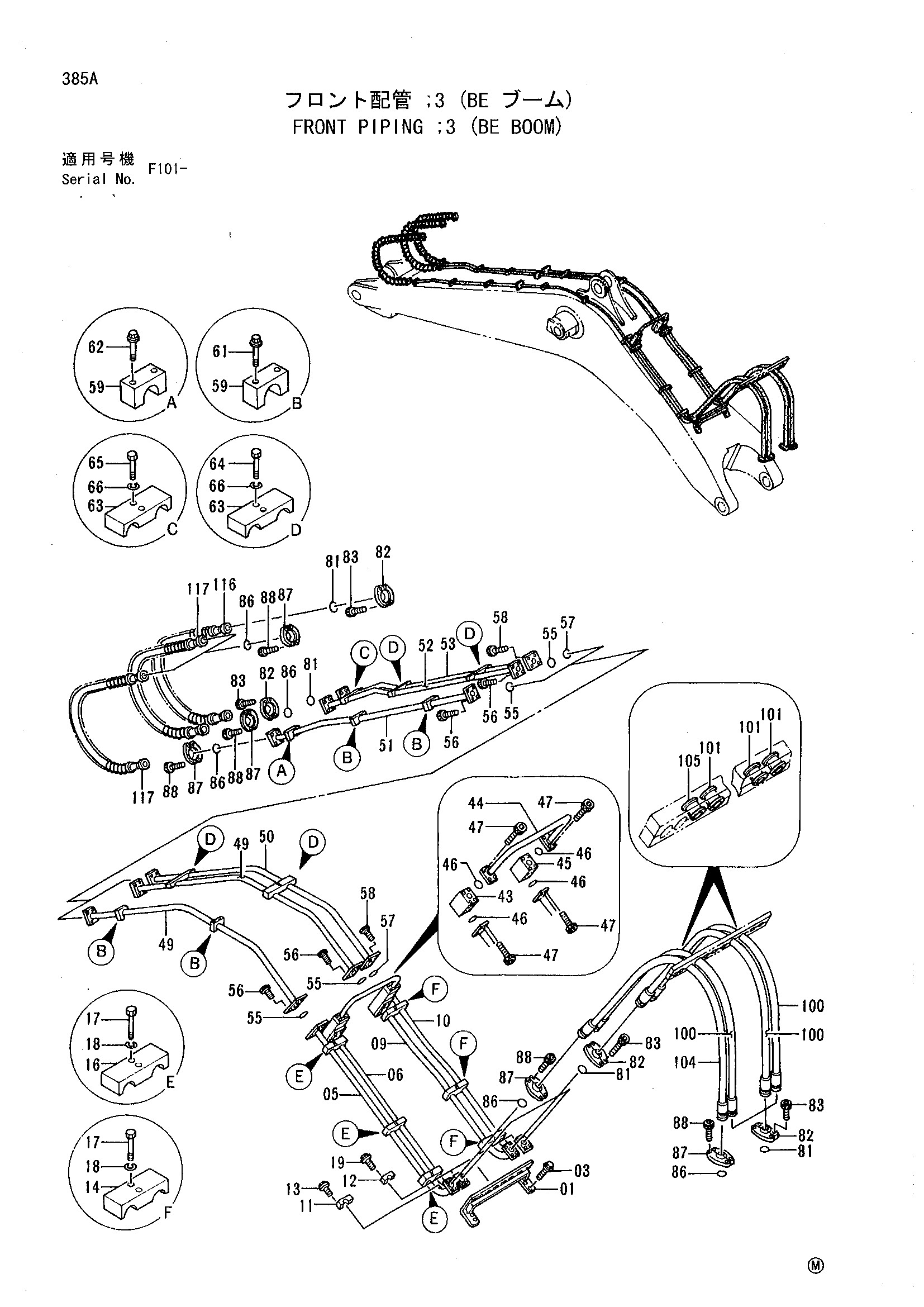

Гидролинии рабочего оборудования 3 (BE стрела) — HITACHI EX1100-3

Заводская схема «Гидролинии рабочего оборудования 3 (BE стрела)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8048664	Кронштейн	1
03	J011235	Болт с шайбой	4
05	8049808	Трубка	1
06	8049809	Трубка	1
09	8049812	Трубка	1
10	8049813	Трубка	1
11	4269729	Хомут трубки	1
12	4268428	Хомут трубки	3
13	J011285	Болт с шайбой	2
14	4130261	Хомут трубки	3
16	4259519	Хомут трубки	3
17	J901485	Болт	12
18	A590914	Пружинная шайба	12
19	J011275	Болт с шайбой	6
43	3041176	Блок	1
44	8049836	Трубка	1
45	3041175	Блок	1
46	4508805	Уплотнительное кольцо	4
47	M341445	Болт с внутренним шестигранником	16
49	8049814	Трубка	2
50	8049815	Трубка	1
51	8049816	Трубка	1
52	8049817	Трубка	1
53	8049818	Трубка	1
55	4510169	Уплотнительное кольцо	4
56	M341650	Болт с внутренним шестигранником	16
57	4508805	Уплотнительное кольцо	2
58	M341445	Болт с внутренним шестигранником	8
59	4269729	Хомут трубки	5
61	J011285	Болт с шайбой	10
62	J011290	Болт с шайбой	2
63	4259519	Хомут трубки	5
64	J901485	Болт	8
65	J901490	Болт	2
66	A590914	Пружинная шайба	10
81	4508805	Уплотнительное кольцо	8
82	4089703	Разъёмный фланец	16
83	M341445	Болт с внутренним шестигранником	32
86	4510169	Уплотнительное кольцо	6
87	4075854	Разъёмный фланец	12
88	M341650	Болт с внутренним шестигранником	24
100	4287155	Шланг	3
101	4271800	Втулка	3
104	4287151	Шланг	1
105	4271801	Втулка	1
116	4268193	Шланг	1
117	4268192	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
