Педаль детали — HITACHI EX1100-3

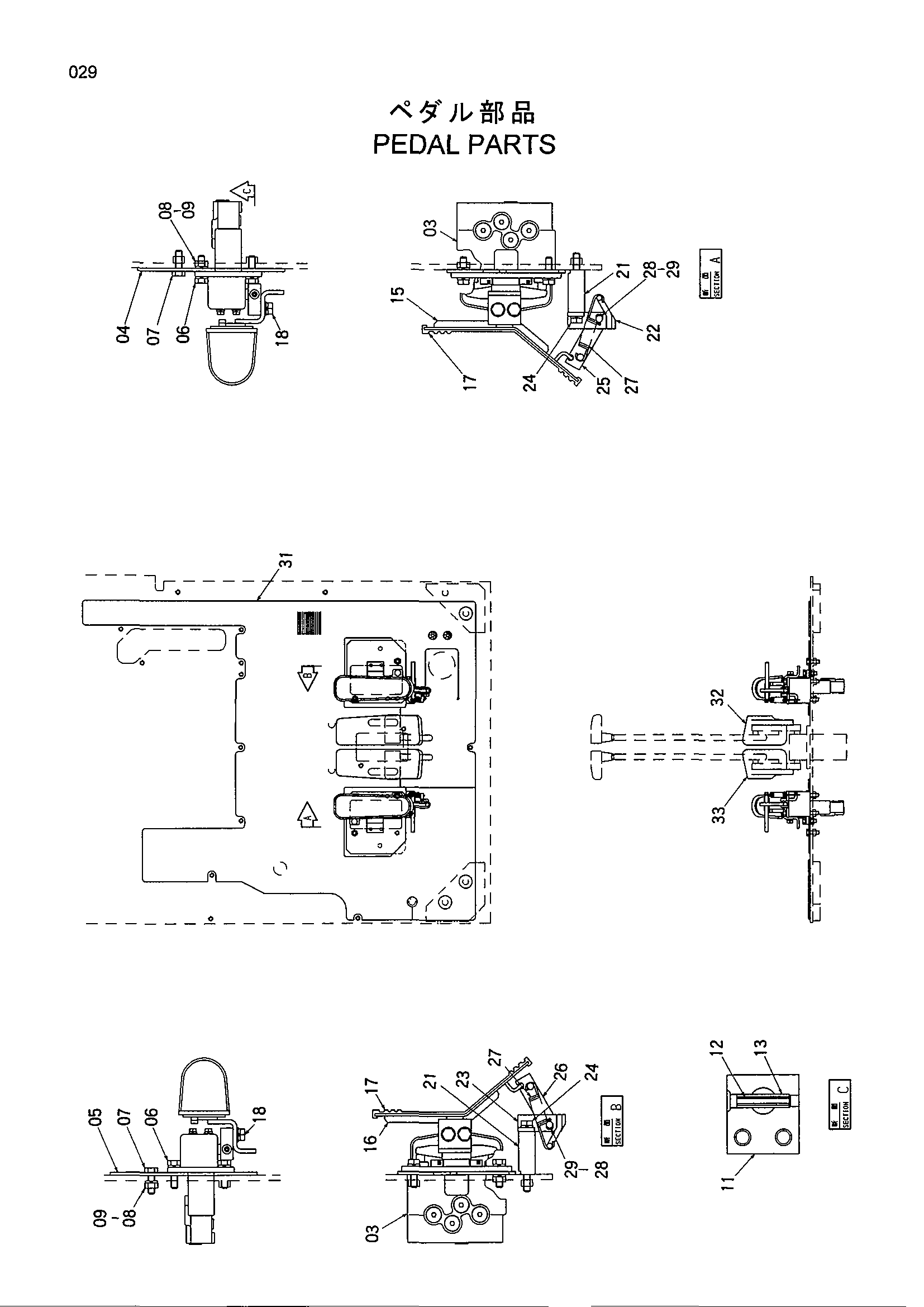

Заводская схема «Педаль детали» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9137384 | Пилотный клапан | 2 |
| 04 | 9742905 | Пластина | 1 |
| 05 | 9753425 | Пластина | 1 |
| 06 | J011035 | Болт | 4 |
| 07 | J901035 | Болт | 2 |
| 08 | J950010 | Гайка | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 11 | 4211166 | Кронштейн | 2 |
| 12 | 4205317 | Пружинный штифт | 2 |
| 13 | 4205318 | Пружинный штифт | 2 |
| 15 | 8055953 | Педаль | 1 |
| 16 | 8077655 | Педаль | 1 |
| 17 | 4283758 | Крышка | 2 |
| 18 | J021025 | Болт | 4 |
| 21 | 4368398 | Проставка | 2 |
| 22 | 8034081 | Кронштейн | 1 |
| 23 | 8077656 | Кронштейн | 1 |
| 24 | J011000 | Болт с шайбой | 4 |
| 25 | 9729325 | Кронштейн | 1 |
| 26 | 9753426 | Кронштейн | 1 |
| 27 | 4149125 | Пружина | 2 |
| 28 | A741026 | Палец | 2 |
| 29 | A763016 | Шплинт | 2 |
| 31 | 1024595 | Коврик | 1 |
| 32 | 3079715 | Педаль | 1 |
| 33 | 3079714 | Педаль | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
