Панель пола — HITACHI EX1100-3

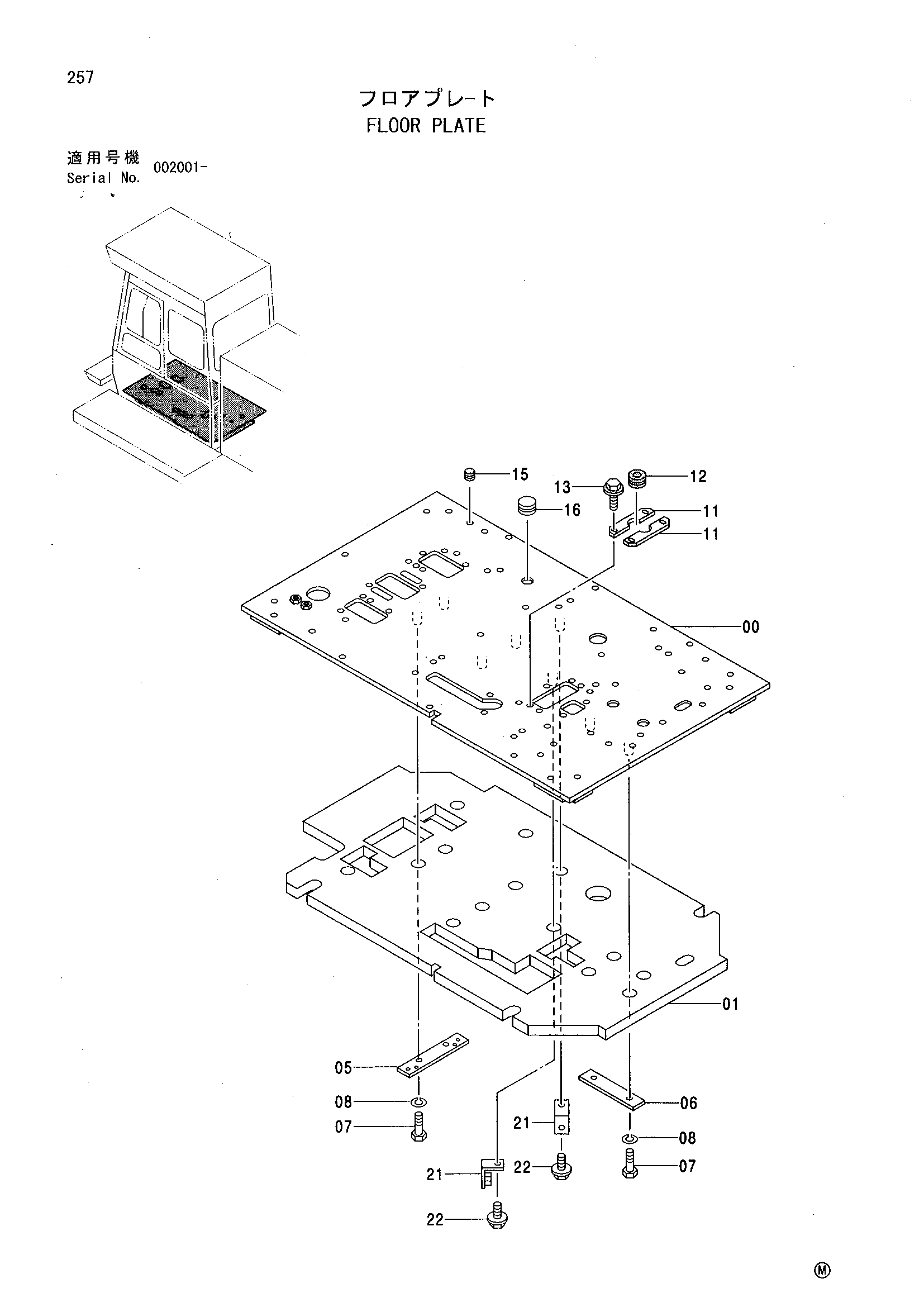

Заводская схема «Панель пола» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004851 | Пластина | 1 |
| 01 | 2038736 | Стекловата | 1 |
| 05 | 4205043 | Пластина | 1 |
| 06 | 4204646 | Пластина | 1 |
| 07 | J901020 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 11 | 4373086 | Пластина | 2 |
| 12 | 4210485 | Резиновая втулка | 1 |
| 13 | J021030 | Болт с шайбой | 4 |
| 15 | 4209572 | Резиновая втулка | 1 |
| 16 | 4288445 | Втулка | 1 |
| 21 | 9747682 | Кронштейн | 2 |
| 22 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
