Каталог запчастей HITACHI

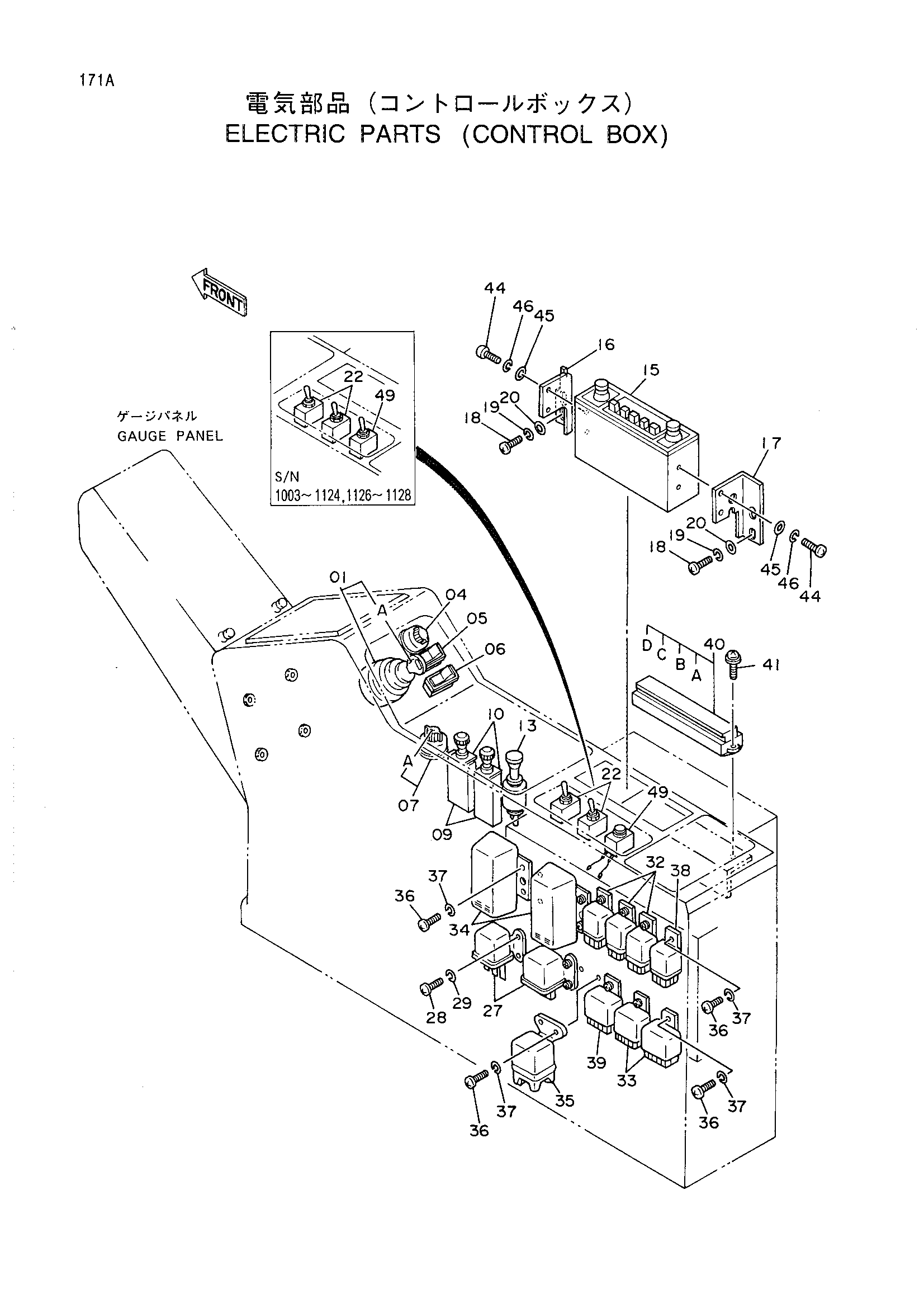

Электрооборудование (управление короб) — HITACHI EX1100
Заводская схема «Электрооборудование (управление короб)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186743 | Выключатель запуск (#800) | 1 |
| 01A | 4187757 | Шпонка запуск | 1 |
| 04 | 4206062 | Выключатель | 1 |
| 05 | 4274722 | Выключатель | 1 |
| 06 | 4187088 | Выключатель | 1 |
| 07 | 4184396 | Выключатель | 1 |
| 07A | 4268740 | Ручка | 1 |
| 09 | 4239945 | Выключатель | 2 |
| 10 | 4229402 | Стопорная пластина | 2 |
| 13 | 4184395 замена: 4357862 | Лигхтер | 1 |
| 13 | 4357862 | Лигхтер | 1 |
| 15 | 4043976 замена: 4202280 | Радио (AM) | 1 |
| 15 | 4043976 замена: 4213941 | Радио (AM) | 1 |
| 15 | 4043976 замена: 4213942 | Радио (AM) | 1 |
| 15 | 4151808 замена: 4414528 | Радио (AM, FM)(для нортх еуропе) | 1 |
| 15 | 4151808 замена: 4414529 | Радио (AM, FM)(для нортх еуропе) | 1 |
| 15 | 4151808 замена: 4423641 | Радио (AM, FM)(для нортх еуропе) | 1 |
| 15 | 4151808 замена: J680508 | Радио (AM, FM)(для нортх еуропе) | 1 |
| 15 | 4187416 замена: 4414528 | Радио (AM, FM)(для USA) | 1 |
| 15 | 4187416 замена: 4414529 | Радио (AM, FM)(для USA) | 1 |
| 15 | 4187416 замена: 4423641 | Радио (AM, FM)(для USA) | 1 |
| 15 | 4187416 замена: J680610 | Радио (AM, FM)(для USA) | 1 |
| 15 | 4202280 замена: 4406965 | Радио (AM, FM)AM: 530-1605кхзфм: 76-90MHZ | 1 |
| 15 | 4202280 замена: 4414528 | Радио (AM, FM)AM: 530-1605кхзфм: 76-90MHZ | 1 |
| 15 | 4202280 замена: 4414529 | Радио (AM, FM)AM: 530-1605кхзфм: 76-90MHZ | 1 |
| 15 | 4202280 замена: J680508 | Радио (AM, FM)AM: 530-1605кхзфм: 76-90MHZ | 1 |
| 15 | 4202280 замена: J680610 | Радио (AM, FM)AM: 530-1605кхзфм: 76-90MHZ | 1 |
| 15 | 4406965 | Радио (AM, FM)AM: 531-1602кхзфм: 76-90MHZ | 1 |
| 15 | 4423641 | Радио (AM, FM))AM: 531-1602кхзфм: 88-108 | 1 |
| 16 | 4198945 | Кронштейн | 1 |
| 16 | 4213941 | Кронштейн | 1 |
| 16 | 4414528 | Кронштейн | 1 |
| 17 | 4198946 | Кронштейн | 1 |
| 17 | 4213942 | Кронштейн | 1 |
| 17 | 4414529 | Кронштейн | 1 |
| 18 | J680610 | Винт с шайбой | 4 |
| 18 | M430613 | Винт | 4 |
| 19 | A590906 | Пружинная шайба | 4 |
| 20 | A590106 | Плоская шайба | 4 |
| 22 | 4253414 | Выключатель тумблер | 2 |
| 27 | 4038459 | Реле хоурметер | 2 |
| 28 | M430510 | Винт | 4 |
| 29 | A590905 | Пружинная шайба | 4 |
| 32 | 4189566 | Реле | 3 |
| 33 | 4183189 | Реле | 2 |
| 34 | 4239944 | Реле | 2 |
| 35 | 4210117 | Реле | 1 |
| 36 | M430610 | Винт | 11 |
| 36 | M430610 | Винт | 13 |
| 37 | A590906 | Пружинная шайба | 11 |
| 37 | A590906 | Пружинная шайба | 13 |
| 38 | 4189566 | Реле | 1 |
| 39 | 4183189 | Реле | 1 |
| 40 | 4244782 | Короб предохранитель | 1 |
| 40A | 4195593 | Предохранитель (5A) | 3 |
| 40B | 4195594 | Предохранитель (10A) | 7 |
| 40C | 4195595 | Предохранитель (15A) | 4 |
| 40D | 4249693 | Предохранитель (25A) | 1 |
| 41 | J460616 | Винт с шайбой | 2 |
| 44 | J680508 | Винт с шайбой | 4 |
| 44 | M430508 | Винт | 4 |
| 45 | A590105 | Плоская шайба | 4 |
| 46 | A590905 | Пружинная шайба | 4 |
| 49 | 4253514 | Выключатель | 1 |
| 49 | 4253514 | Выключатель | 1 |
| 49 | 4266984 | Выключатель пусхбут. | 1 |
| 49 | 4266984 | Выключатель пусхбут. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
