Фире суппрессион система — HITACHI EX1100

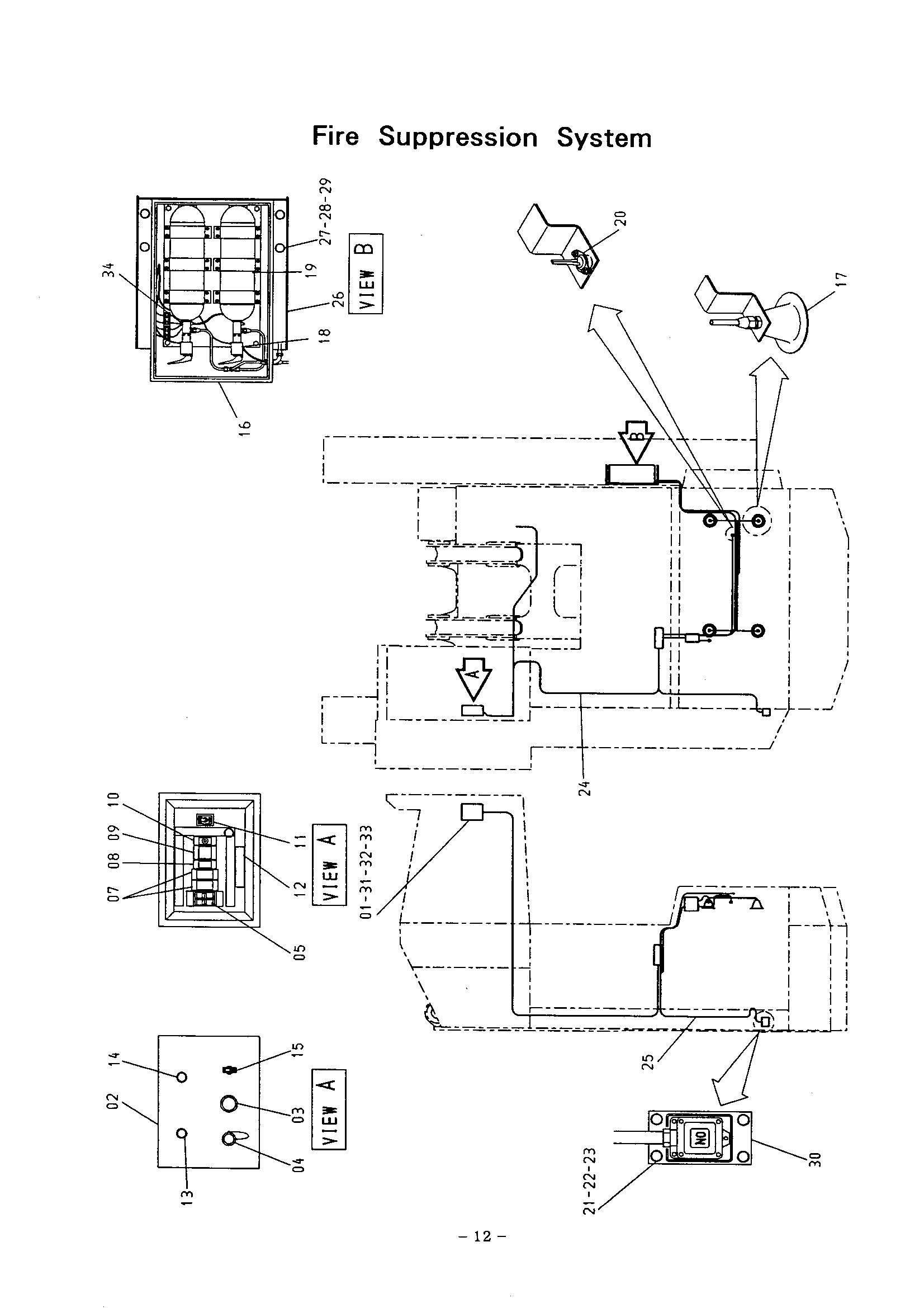

Заводская схема «Фире суппрессион система» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4339965 | Короб в сборе | 1 |
| 02 | 4339971 | Короб | 1 |
| 03 | 4339969 | Зуммер | 1 |
| 04 | 4339970 | Выключатель | 1 |
| 05 | 4339968 | Выключатель | 1 |
| 07 | 4266229 | Реле | 2 |
| 08 | 4266231 | Реле | 1 |
| 09 | 4266232 | Реле | 1 |
| 10 | 4266233 | Таймер | 1 |
| 11 | 4266234 | Выключатель | 1 |
| 12 | 4266235 | Клемма | 1 |
| 13 | 4266223 | Фонарь | 1 |
| 14 | 4266225 | Фонарь | 1 |
| 15 | 4266227 | Выключатель | 1 |
| 16 | 4339972 | Короб | 1 |
| 17 | 4266242 | Форсунка | 4 |
| 18 | 4266239 | Электромагнитный клапан | 2 |
| 19 | 4314598 | Суппрессион | 2 |
| 20 | 4339973 | Выключатель термостатический | 2 |
| 21 | J900816 | Болт | 4 |
| 22 | A590108 | Плоская шайба | 4 |
| 23 | A590908 | Пружинная шайба | 4 |
| 24 | 4339967 | Жгут проводов | 1 |
| 25 | 4339966 | Жгут проводов | 1 |
| 26 | 8055584 | Кронштейн | 1 |
| 27 | J901635 | Болт | 4 |
| 28 | A590916 | Пружинная шайба | 4 |
| 29 | A590116 | Плоская шайба | 4 |
| 30 | 4266243 | Выключатель | 1 |
| 31 | J900816 | Болт | 4 |
| 32 | A590108 | Плоская шайба | 4 |
| 33 | A590908 | Пружинная шайба | 4 |
| 34 | 4266238 | Клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
