Смазка трубопроводы (рукоять 4.5M) — HITACHI EX1100

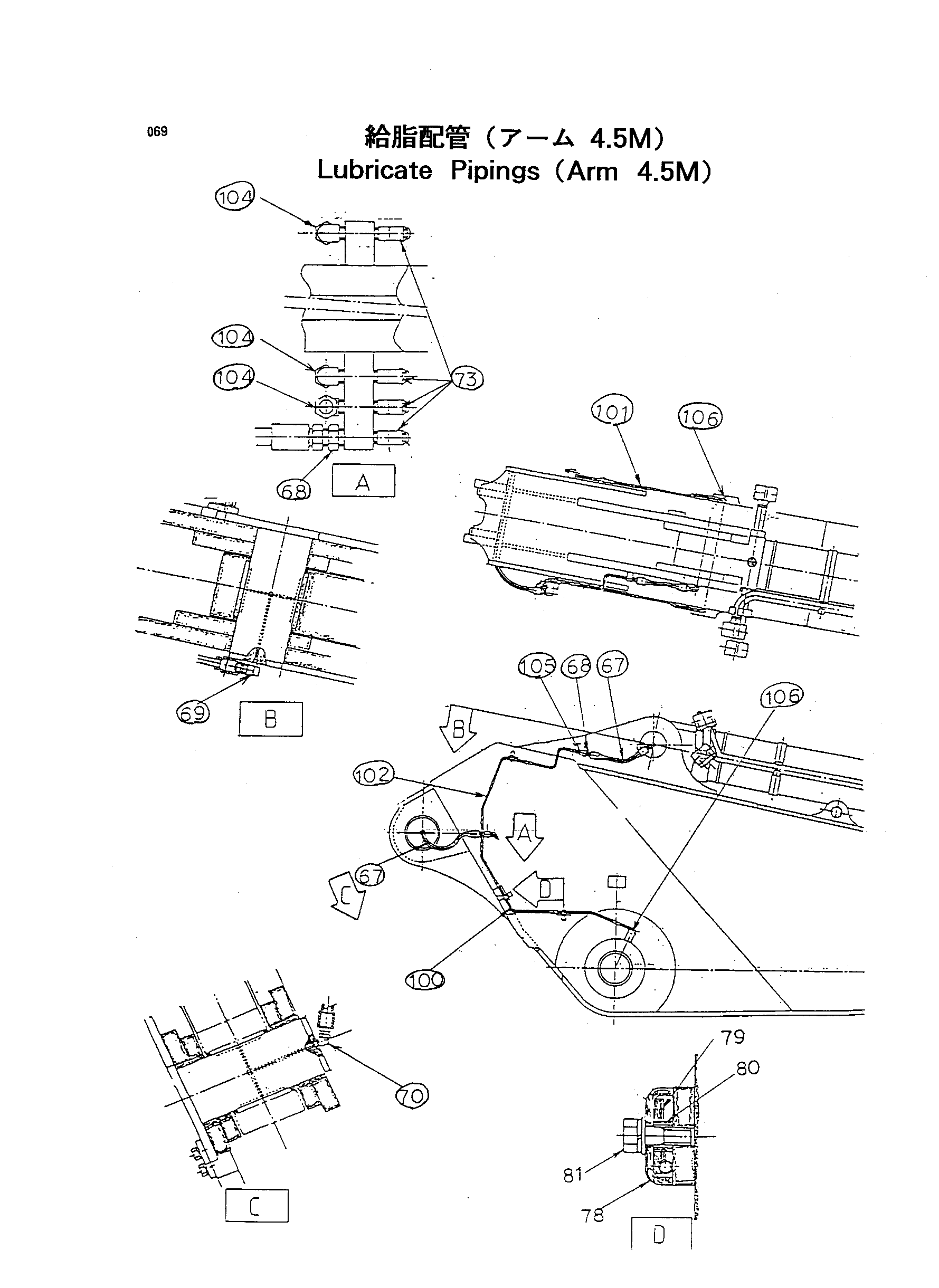

Заводская схема «Смазка трубопроводы (рукоять 4.5M)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 67 | 4287142 | Шланг | 2 |
| 68 | 4147585 | Адаптер | 2 |
| 69 | 4147586 | Угловой штуцер | 1 |
| 70 | 4203738 | Угловой штуцер | 1 |
| 73 | 4203738 | Угловой штуцер | 4 |
| 78 | 4269656 | Хомут | 5 |
| 79 | 4269657 | Резиновая прокладка | 5 |
| 80 | 4269658 | Проставка | 5 |
| 81 | J011030 | Болт с шайбой | 5 |
| 100 | 4343021 | Трубка | 1 |
| 101 | 4343022 | Трубка | 1 |
| 102 | 3071079 | Трубка | 1 |
| 104 | 4147587 | Угловой штуцер | 3 |
| 105 | 4122125 | Адаптер | 1 |
| 106 | 4277106 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
