Рыхлитель ковш 3.1 <EX1100> [JIS94] — HITACHI EX1100

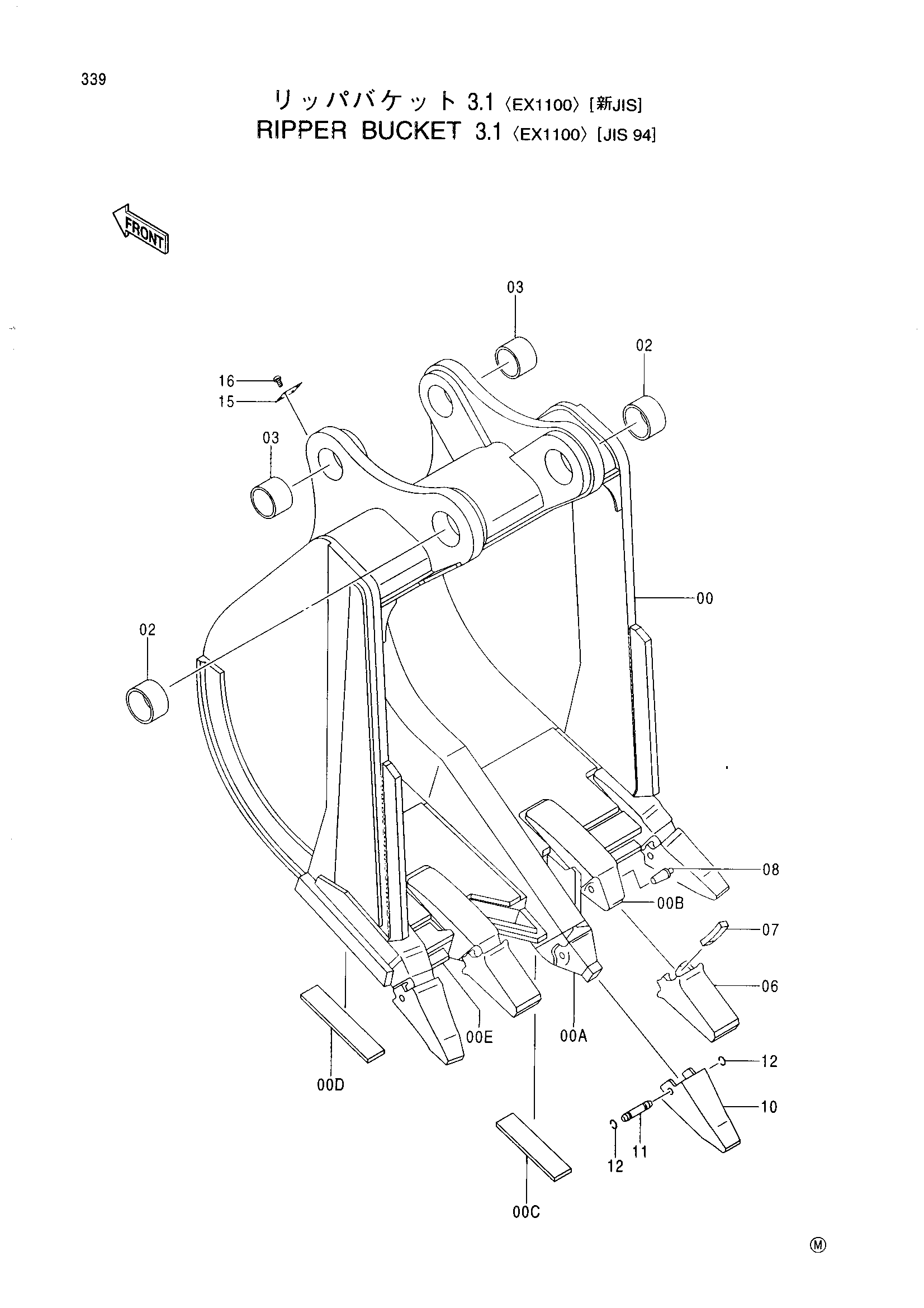

Заводская схема «Рыхлитель ковш 3.1 <EX1100> [JIS94]» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рыхлитель ковш 3.1 <EX1100> [JIS94] HITACHI EX1100](/catalog-drawings/c6/c672b6c3-57c3-4e2e-820c-545dd0c0a6a1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9149096 | Рыхлитель ковш в сборе | 1 | |
| 00 | 5004913 | Ковш рыхлитель | 1 |
| 00A | 4152347 | Носе рыхлитель | 3 |
| 00B | 4255717 | Адаптер зуба | 2 |
| 00C | 4315773 | Пластина | 1 |
| 00D | 4229709 | Пластина | 2 |
| 00E | 4365377 | Штанга | 2 |
| 02 | 4259258 | Втулка | 2 |
| 03 | 4258965 | Втулка | 2 |
| 06 | 4246107 | Коронка зуба | 2 |
| 07 | 4246109 | Палец | 2 |
| 08 | 4246110 | Замок | 2 |
| 10 | 4173556 | Наконечник рыхлитель | 3 |
| 11 | 4152349 | Стопорный палец | 3 |
| 12 | 4152350 | Стопорное кольцо | 6 |
| 15 | 4371561 | Информационная табличка | 1 |
| 16 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
