Погрузчик передний — HITACHI EX1100

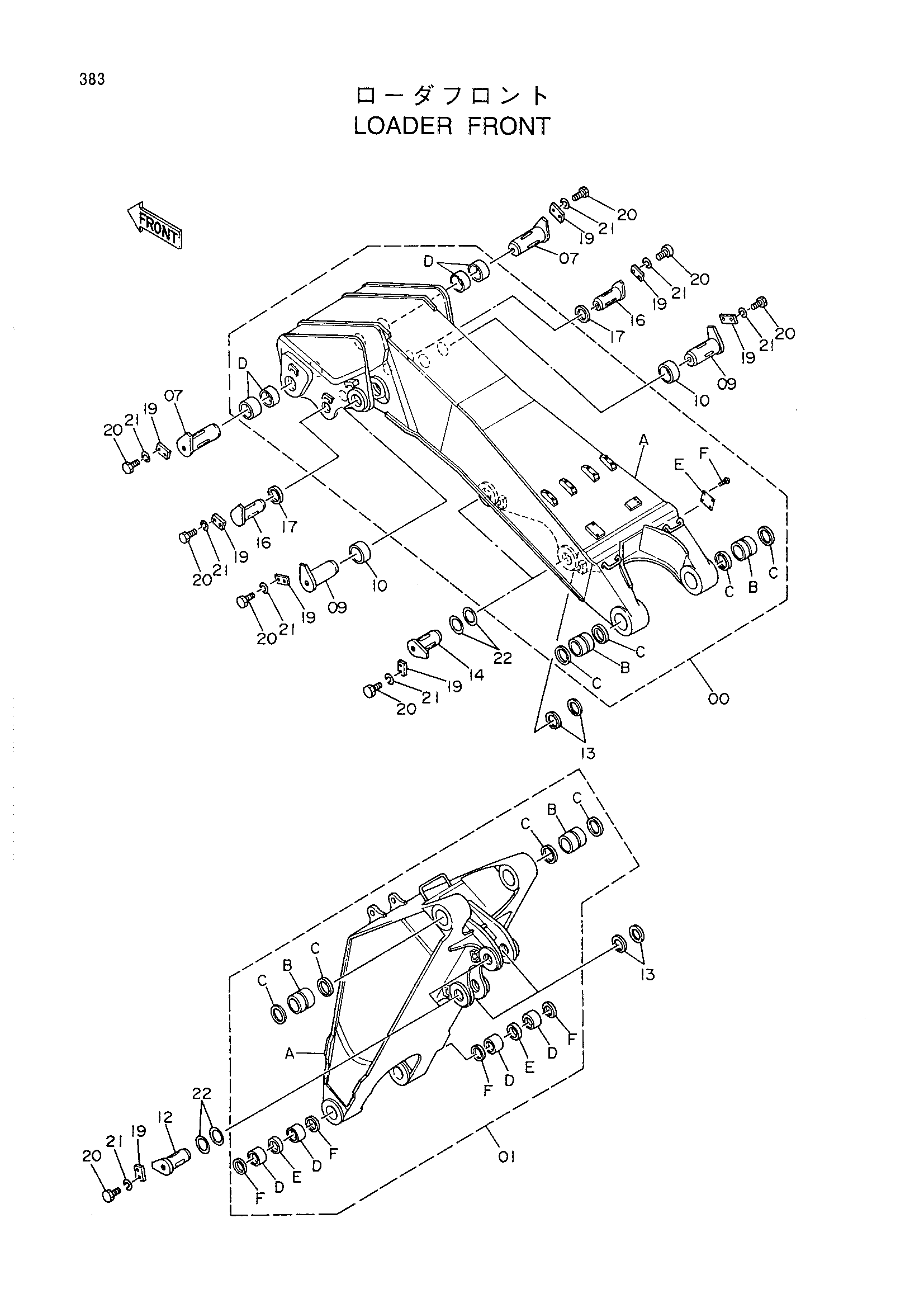

Заводская схема «Погрузчик передний» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9101801 | Стрела в сборе | 1 |
| 00A | 5003205 | Стрела | 1 |
| 00B | 4244830 | Втулка | 2 |
| 00C | 4258579 | Пылезащитное уплотнение | 4 |
| 00D | 4244836 | Втулка | 4 |
| 00E | 4209535 | Информационная табличка | 1 |
| 00F | M492564 | Приводной винт | 4 |
| 01 | 9101802 | Рукоять в сборе | 1 |
| 01A | 5002449 | Рукоять | 1 |
| 01B | 4244835 | Втулка | 2 |
| 01C | 4258579 | Пылезащитное уплотнение | 4 |
| 01D | 4275378 | Втулка | 4 |
| 01E | 4244840 | Проставка | 2 |
| 01F | 4129730 | Пылезащитное уплотнение | 4 |
| 07 | 8045355 | Палец | 2 |
| 09 | 8045351 | Палец | 2 |
| 10 | 4244833 | Проставка | 2 |
| 12 | 8045352 | Палец | 2 |
| 12 | 8050773 | Палец | 2 |
| 13 | 4217053 | Пылезащитное уплотнение | 8 |
| 14 | 8045353 | Палец | 2 |
| 14 | 8050774 | Палец | 2 |
| 16 | 8045354 | Палец | 2 |
| 17 | 4244838 | Проставка | 2 |
| 19 | 4179432 | Пластина | 10 |
| 20 | J912045 | Болт | 20 |
| 21 | A590920 | Пружинная шайба | 20 |
| 22 | 4249796 | Регулировочная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
