Топливный устройство (а-хеавй масляный) — HITACHI EX1100

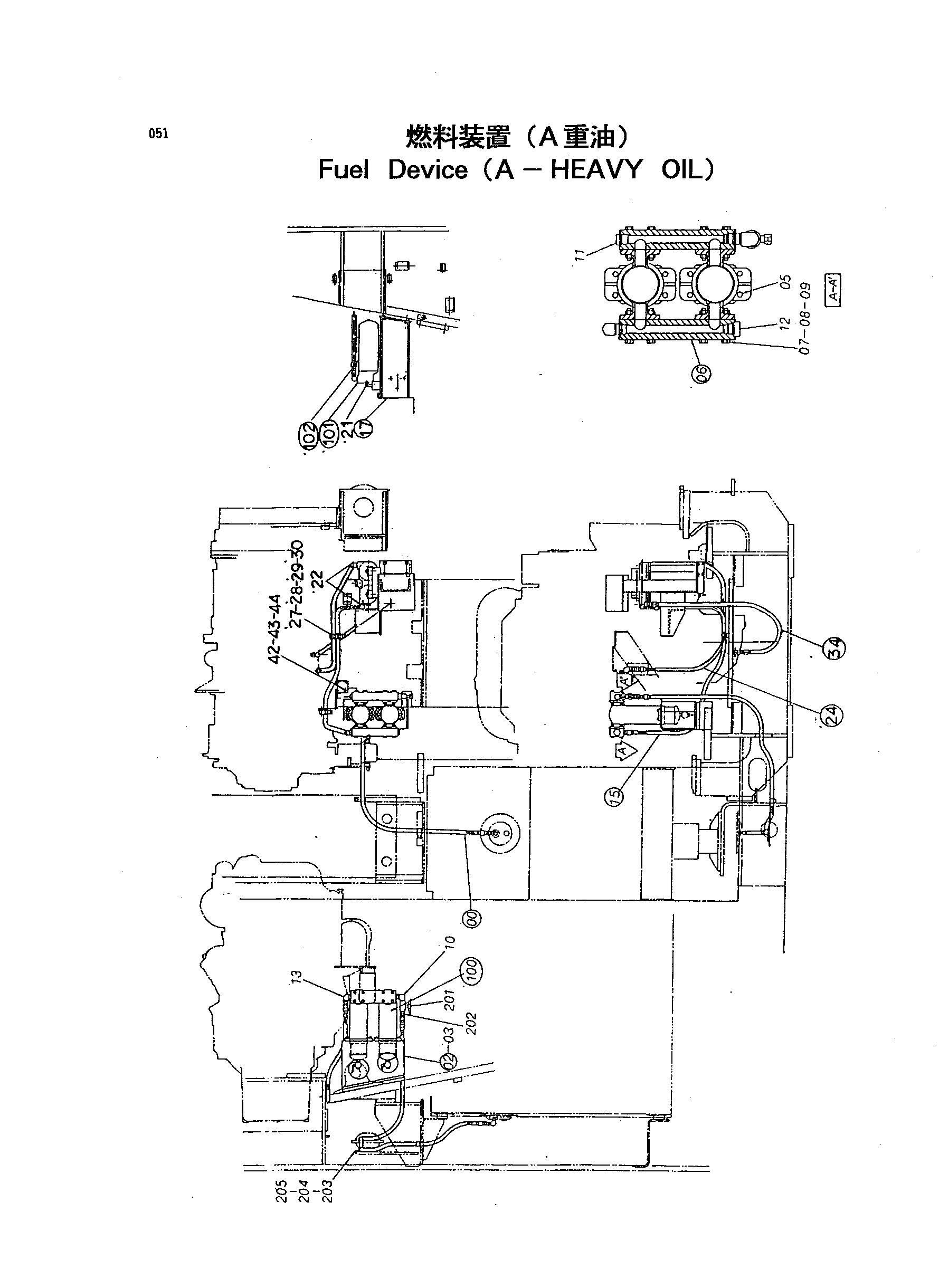

Заводская схема «Топливный устройство (а-хеавй масляный)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4279702 | Резиновый шланг | 1 |
| 02 | 7025283 | Кронштейн | 1 |
| 03 | J011235 | Болт с шайбой | 6 |
| 05 | J020830 | Болт с шайбой | 8 |
| 06 | 3057786 | Коллектор | 2 |
| 07 | J901075 | Болт | 16 |
| 08 | A590910 | Пружинная шайба | 16 |
| 09 | J950010 | Гайка | 16 |
| 10 | 4061078 | Угловой штуцер | 1 |
| 11 | 4174547 | Пробка | 1 |
| 12 | 4174542 | Пробка | 1 |
| 13 | 4200892 | Угловой штуцер | 1 |
| 15 | 4337103 | Резиновый шланг | 1 |
| 17 | 7028675 | Кронштейн | 1 |
| 21 | J011255 | Болт с шайбой | 2 |
| 22 | 4200892 | Угловой штуцер | 2 |
| 24 | 4337106 | Резиновый шланг | 1 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | J901018 | Болт | 2 |
| 29 | 4195689 | Седло винта | 1 |
| 30 | 4192034 | Зажим | 2 |
| 34 | 4325023 | Резиновый шланг | 1 |
| 42 | J901016 | Болт | 1 |
| 43 | J950010 | Гайка | 1 |
| 44 | A590910 | Пружинная шайба | 1 |
| 100 | 4222737 | Сепаратор водяной | 2 |
| 101 | 4199943 | Адаптер | 1 |
| 102 | 4202934 | Топливный фильтр | 2 |
| 201 | 4203434 | Шаровой клапан | 1 |
| 202 | 4269770 | Адаптер | 1 |
| 203 | 4190263 | Зажим | 3 |
| 204 | A590910 | Пружинная шайба | 3 |
| 205 | J901018 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
