Механизм натяжения — HITACHI EX1100

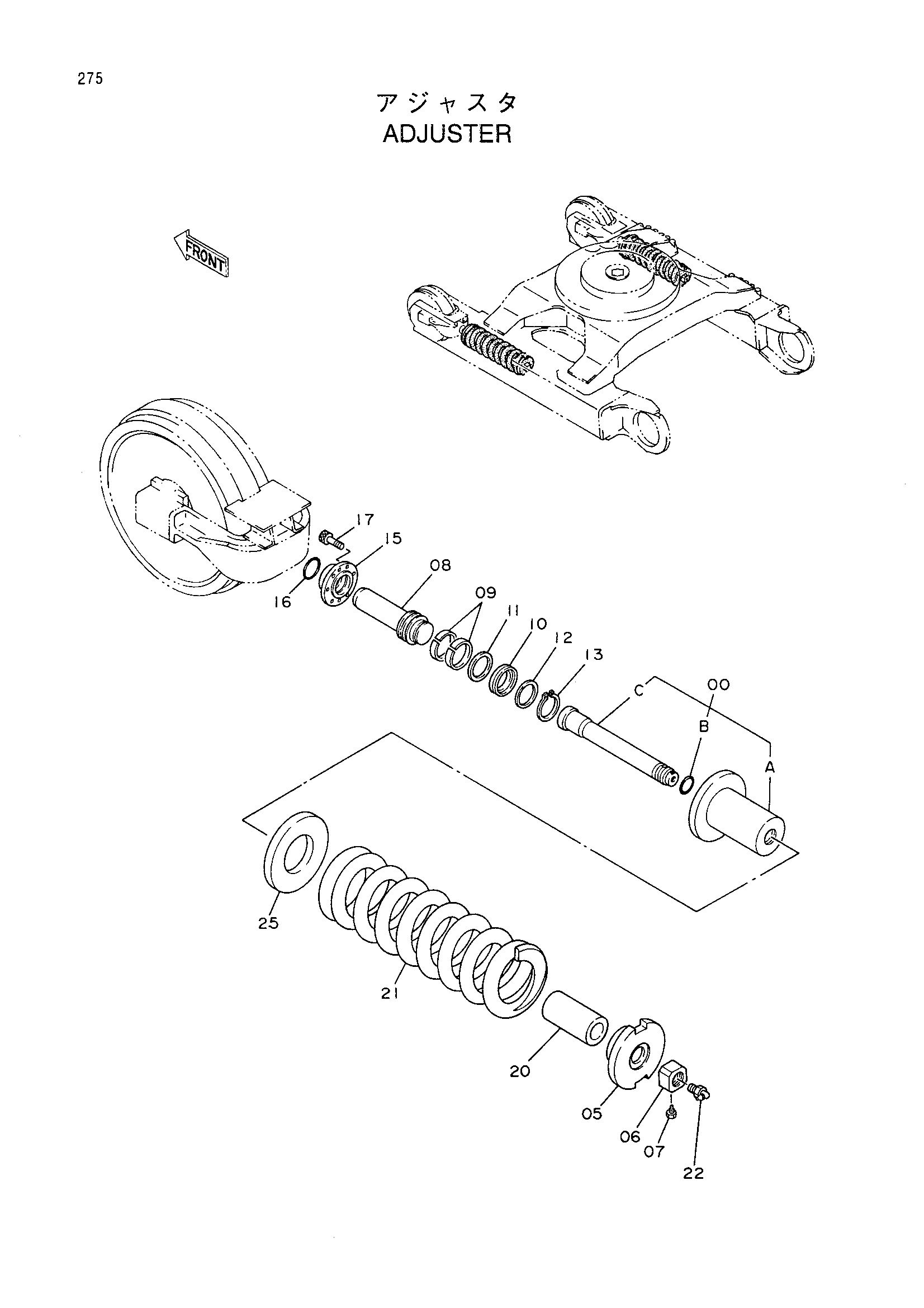

Заводская схема «Механизм натяжения» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9101085 замена: 9120545 | Механизм натяжения в сборе | 2 | |
| 9120545 | Механизм натяжения в сборе | 2 | |
| 00 | 9086433 | Гидроцилиндр. в сборе | 1 |
| 00 | 9120544 замена: 3072088 | Гидроцилиндр. в сборе | 1 |
| 00 | 9120544 замена: 4331002 | Гидроцилиндр. в сборе | 1 |
| 00 | 9120544 замена: 9139975 | Гидроцилиндр. в сборе | 1 |
| 00 | 9139975 | Гидроцилиндр. в сборе | 1 |
| 00A | 2034683 | Гидроцилиндр | 1 |
| 00A | 3045742 | Гидроцилиндр | 1 |
| 00B | 4071223 | Уплотнительное кольцо | 1 |
| 00C | 2032139 | Шток | 1 |
| 00C | 2037720 | Шток | 1 |
| 05 | 3045744 | Кронштейн | 1 |
| 05 | 3072088 | Кронштейн | 1 |
| 06 | 4239907 | Гайка | 1 |
| 06 | 4331002 | Гайка | 1 |
| 07 | 4239908 | Болт | 1 |
| 08 | 3055221 | Шток поршня | 1 |
| 09 | 4239905 | Веаринг | 2 |
| 10 | 4239903 | U-образная манжета | 1 |
| 11 | 4239904 | Опорное кольцо | 1 |
| 12 | 4239906 | Пластина | 1 |
| 13 | 991355 | Стопорное кольцо | 1 |
| 15 | 3045743 | Направляющая | 1 |
| 16 | 992446 | Уплотнительное кольцо | 1 |
| 17 | M341640 | Болт с внутренним шестигранником | 6 |
| 20 | 4247101 | Проставка | 1 |
| 21 | 3047543 | Пружина | 1 |
| 22 | 4255055 | Клапан | 1 |
| 22 | 9061173 замена: 4255055 | Клапан | 1 |
| 25 | 4278692 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
