Гидрораспределитель (2/2) — HITACHI EX1100

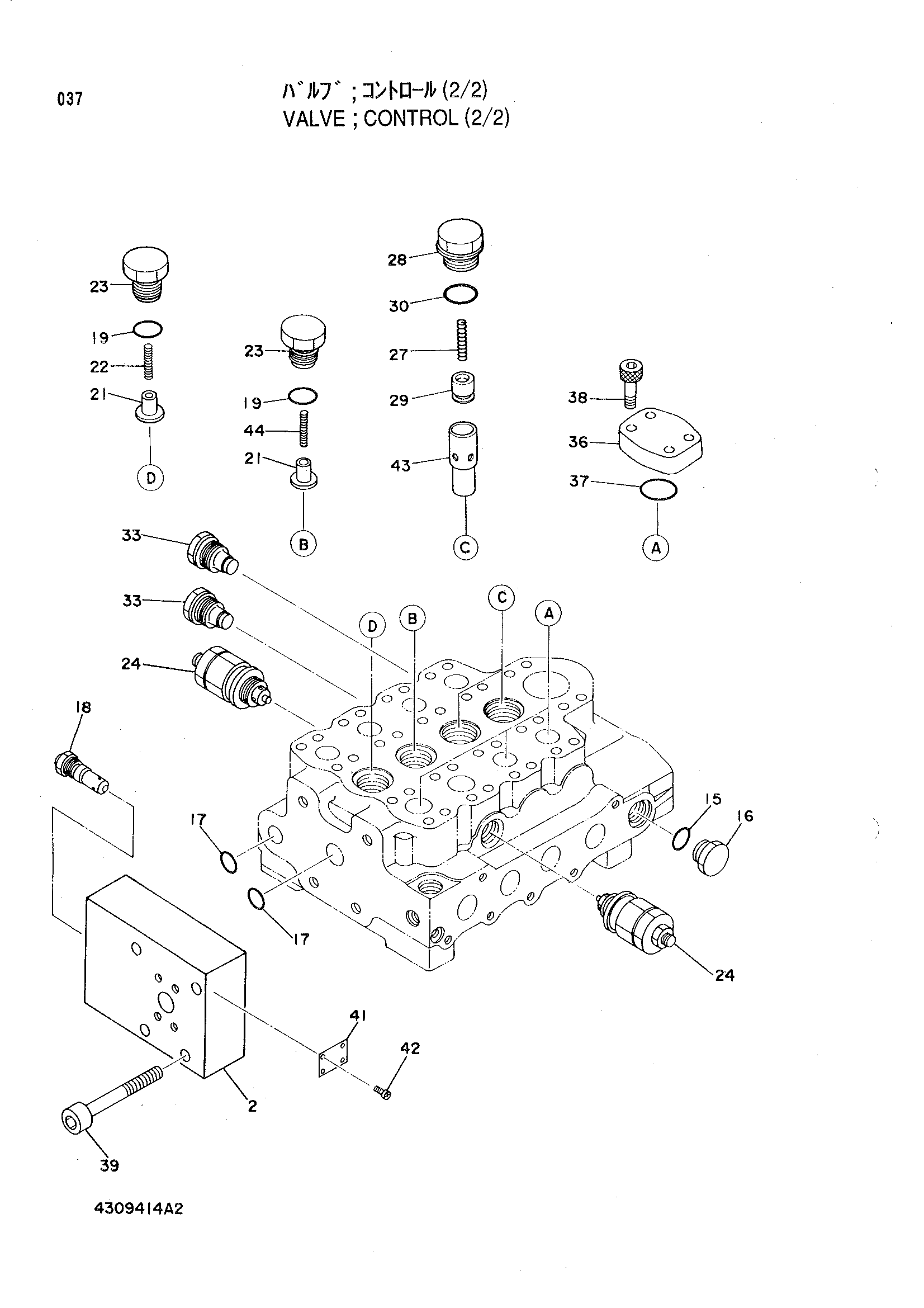

Заводская схема «Гидрораспределитель (2/2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4309414 | Гидрораспределитель (2/2) | 1 | |
| 2 | 0403901 | Впускной секция | 1 |
| 15 | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 0309716 | Пробка | 1 |
| 17 | 970860 | Уплотнительное кольцо | 2 |
| 18 | 4286849 | Предохранительный клапан в сборе | 1 |
| 19 | 985098 | Уплотнительное кольцо | 2 |
| 21 | 0353210 | Тарельчатый клапан | 2 |
| 22 | 0111712 | Пружина | 1 |
| 23 | 0384102 | Пробка | 2 |
| 24 | 4254528 замена: 4297051 | Предохранительный клапан в сборе | 2 |
| 24 | 4297051 | Предохранительный клапан в сборе | 2 |
| 27 | 4040288 | Пружина | 2 |
| 28 | 0384105 | Пробка | 2 |
| 29 | 4040287 | Тарельчатый клапан | 2 |
| 30 | 4037888 | Уплотнительное кольцо | 2 |
| 33 | 0403906 | Пробка в сборе | 2 |
| 36 | 0353230 | Фланец | 3 |
| 37 | 0353231 | Уплотнительное кольцо | 3 |
| 38 | 0353232 | Болт с внутренним шестигранником | 12 |
| 39 | 0403907 | Болт с внутренним шестигранником | 4 |
| 43 | 0403909 | Втулка | 2 |
| 44 | 4313669 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
