Кабина группа — HITACHI EX1100

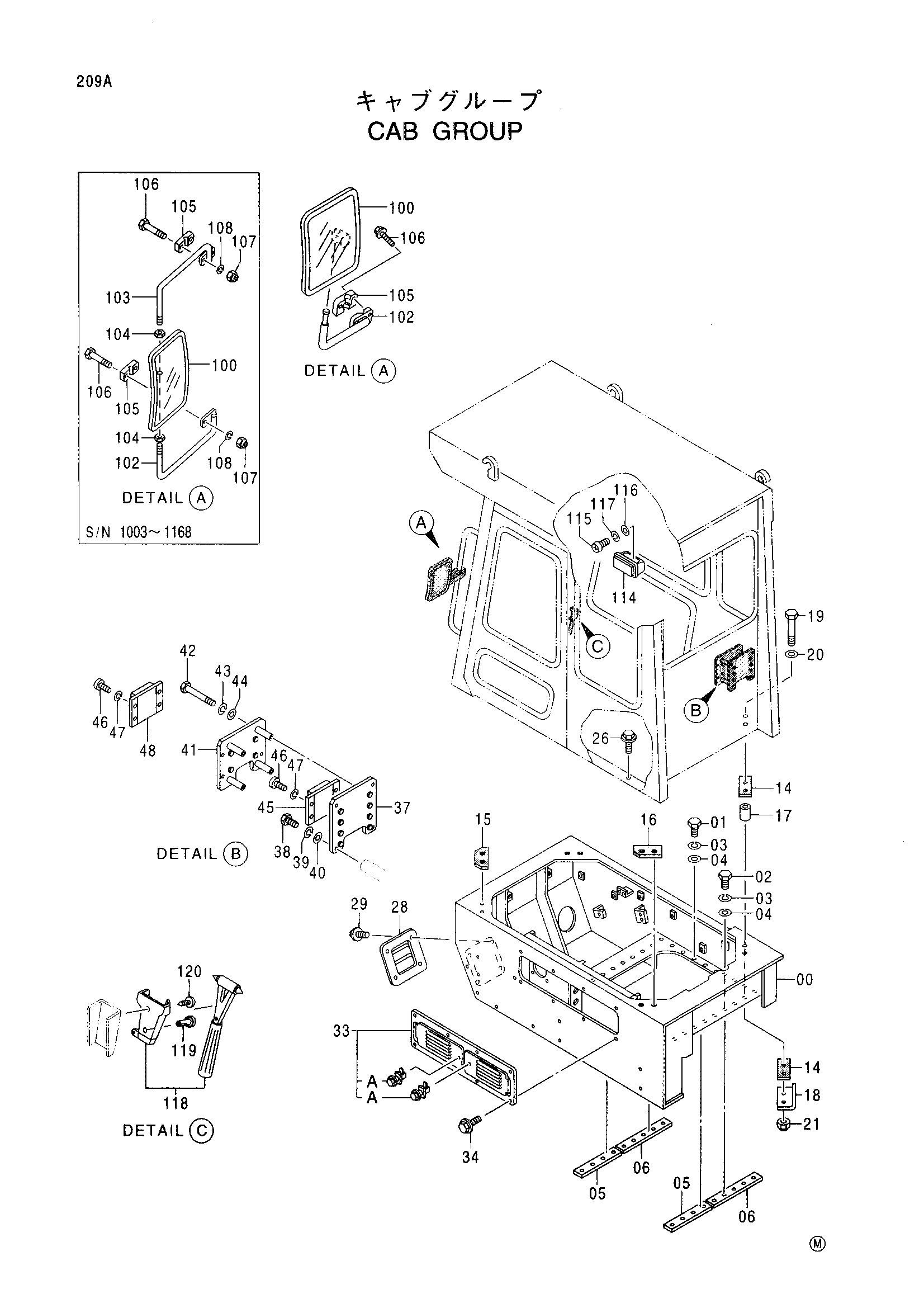

Заводская схема «Кабина группа» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5003238	Платформа	1
01	J901655	Болт	16
02	J901670	Болт	18
03	A590916	Пружинная шайба	34
04	4087197	Шайба	34
05	4244760	Седло винта	2
06	4244761	Седло винта	2
14	4244623	Резиновая подушка	6
15	4247983	Резиновая подушка	1
16	4247984	Резиновая подушка	1
17	4274603	Проставка	8
18	4274701	Пластина	4
19	J931605	Болт	8
20	4114405	Шайба	16
21	M660016	U-образная гайка	8
26	J021030	Болт с шайбой	7
28	8045322	Защитный кожух	1
29	J021025	Болт с шайбой	4
33	4270926 замена: 4301730	Крышка	1
33	4301730	Крышка	1
33A	4264293	Замок	2
34	J020825	Болт с шайбой	8
37	8050684	Кронштейн	1
38	J900812	Болт	4
39	A590908	Пружинная шайба	4
40	A590108	Плоская шайба	4
41	8050685	Кронштейн	1
42	J900600	Болт	4
43	A590906	Пружинная шайба	4
44	A590106	Плоская шайба	4
45	4274803	Короб диоде	1
46	M430613	Винт	8
47	A590906	Пружинная шайба	8
48	9107905	Блок управление	1
100	4207668 замена: 4201441	Зеркало	1
100	4207668 замена: 4340845	Зеркало	1
100	4207668 замена: 8064264	Зеркало	1
100	4207668 замена: J010845	Зеркало	1
100	4340845	Зеркало	1
102	8039324 замена: 4201441	Кронштейн	1
102	8039324 замена: 4340845	Кронштейн	1
102	8039324 замена: 8064264	Кронштейн	1
102	8039324 замена: J010845	Кронштейн	1
102	8064264	Стойка	1
103	8039325	Кронштейн	1
104	J950012	Гайка	2
105	4201441	Хомут	1
105	4203394	Хомут	2
106	J010845	Болт с шайбой	2
106	J900855	Болт	4
107	4030364	U-образная гайка	4
108	A590908	Пружинная шайба	4
114	4146719	Асхтрай	1
115	M430513	Винт	2
116	A590105	Плоская шайба	2
117	A590905	Пружинная шайба	2
118	4355016	Молоток	1
119	4355015	Ливет	1
120	J650314	Винт	2
