Кабина (3) — HITACHI EX1100

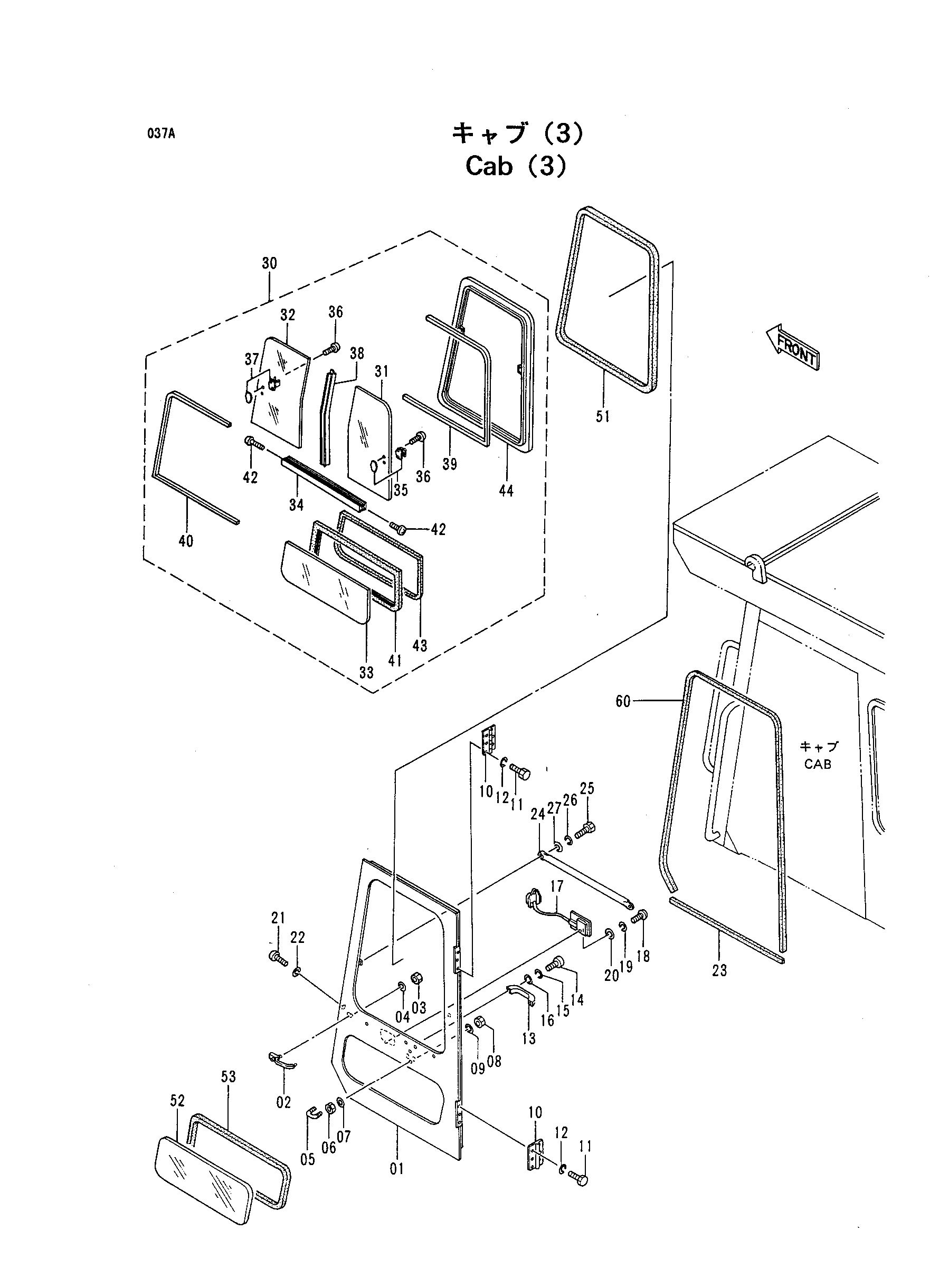

Заводская схема «Кабина (3)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-5 | 4301481 | Дверь в сборе | 1 |
| 01 | 4282124 | Рама дверь | 1 |
| 02 | 4204615 | Рукоятка | 1 |
| 03 | M500807 | Гайка | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | 4204617 | U-образный болт | 1 |
| 06 | 4208104 | Гайка | 2 |
| 07 | J250010 | Плоская шайба | 2 |
| 08 | J950010 | Гайка | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | 4301488 | Петля | 2 |
| 11 | J901025 | Болт | 6 |
| 12 | A590910 | Пружинная шайба | 6 |
| 13 | 4204579 | Рукоятка | 1 |
| 14 | M430610 | Винт | 2 |
| 15 | A590906 | Пружинная шайба | 2 |
| 16 | A590106 | Плоская шайба | 2 |
| 17 | 4301490 | Рукоятка | 1 |
| 18 | M430616 | Винт | 2 |
| 19 | A590906 | Пружинная шайба | 2 |
| 20 | A590106 | Плоская шайба | 2 |
| 21 | M430616 | Винт | 3 |
| 22 | A590906 | Пружинная шайба | 3 |
| 23 | 4301491 | Манжета | 1 |
| 24 | 4301489 | Рукоятка | 1 |
| 25 | J901025 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | A590110 | Плоская шайба | 2 |
| 30 | 4281605 | Кабина окно в сборе | 1 |
| 31 | 4301492 | Стекло | 1 |
| 32 | 4301493 | Стекло | 1 |
| 33 | 4301494 | Стекло | 1 |
| 34 | 4301495 | Рама | 1 |
| 35 | 4301496 | Замок | 1 |
| 36 | 4301497 | Винт | 4 |
| 37 | 4301498 | Замок | 1 |
| 38 | 4301499 | Веатхер стрип | 1 |
| 39 | 4301500 | Стекло RUN | 1 |
| 40 | 4301501 | Стекло RUN | 1 |
| 41 | 4301502 | Резиновая прокладка | 1 |
| 42 | 4301503 | Винт | 4 |
| 43 | 4301504 | Резиновая прокладка | 1 |
| 51 | 4281606 | Резиновый H | 1 |
| 52 | 4281607 | Стекло | 1 |
| 53 | 4281608 | Резиновый H | 1 |
| 60 | 4301485 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
