Гусеничная цепь 700G — HITACHI EX1100

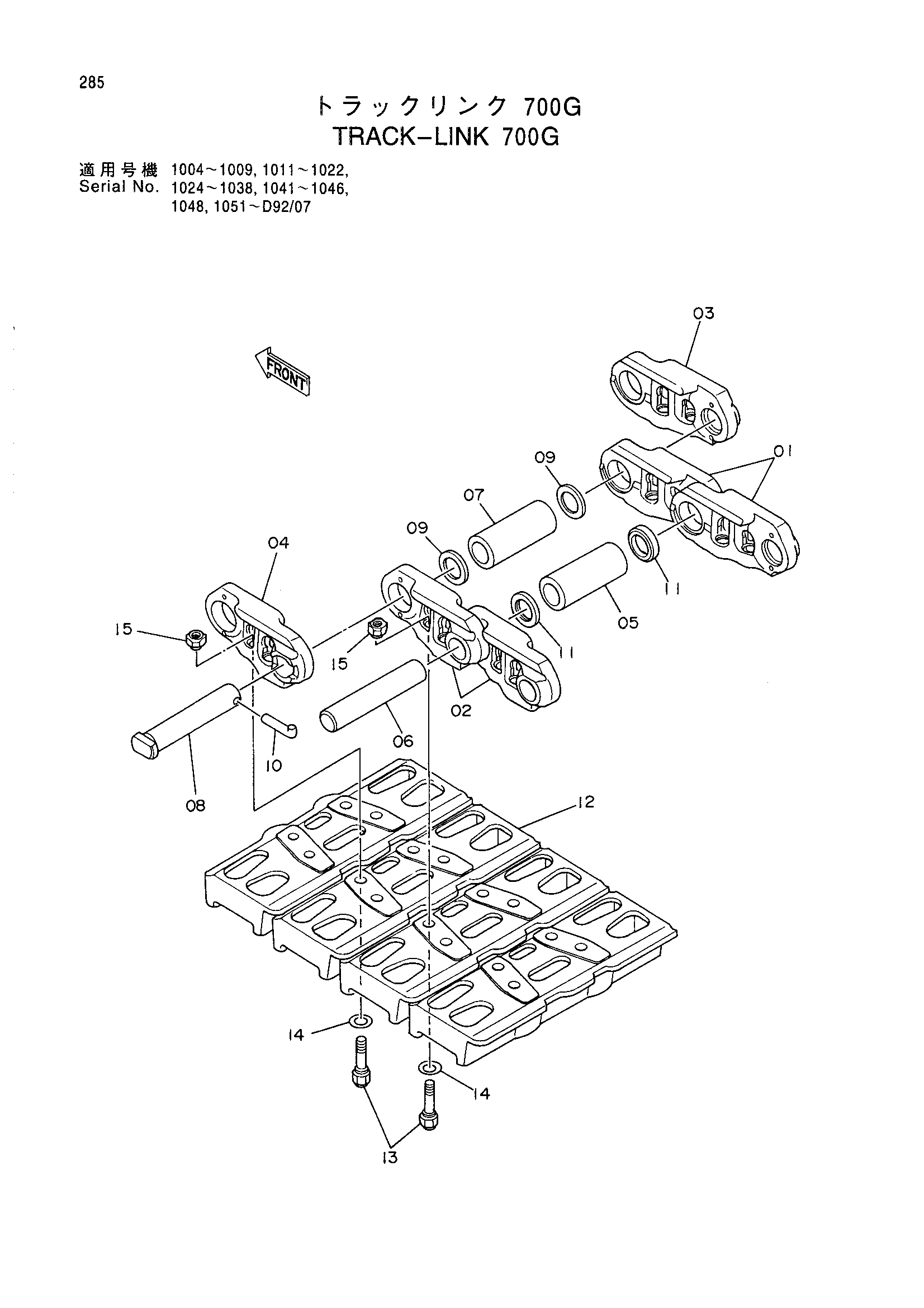

Заводская схема «Гусеничная цепь 700G» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9104793 | Гусеничная цепь в сборе | 2 | |
| 01 | 9125083 | Гусеничная цепь (правый) | 51 |
| 01-11 | 9104792 | Гусеничная цепь | 1 |
| 02 | 9125084 | Гусеничная цепь (левый) | 51 |
| 03 | 9127744 | Гусеничная цепь M (правый) | 1 |
| 04 | 9128170 | Гусеничная цепь M (левый) | 1 |
| 05 | 4278315 | Втулка гусеница | 51 |
| 06 | 4278316 замена: 4312641 | Палец тяга | 51 |
| 06 | 4312641 | Палец тяга | 51 |
| 07 | 4278317 | Соединительная втулка | 1 |
| 08 | 4278318 замена: 4306647 | Соединительный палец | 1 |
| 08 | 4278318 | Соединительный палец | 1 |
| 08 | 4306647 | Соединительный палец | 1 |
| 08 | 4306647 | Соединительный палец | 1 |
| 09 | 4132763 | Втулка | 2 |
| 10 | 4051870 | Палец | 1 |
| 11 | 4253964 | Уплотнение | 102 |
| 12 | 1016554 замена: 1018796 | Башмак | 52 |
| 12 | 1018796 | Башмак | 52 |
| 13 | 4295409 | Болт | 208 |
| 14 | 4281006 | Шайба | 208 |
| 15 | 4281007 | Гайка | 208 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
