Гидроцилиндр ковша (для рабочий сосуд) — HITACHI EX1100

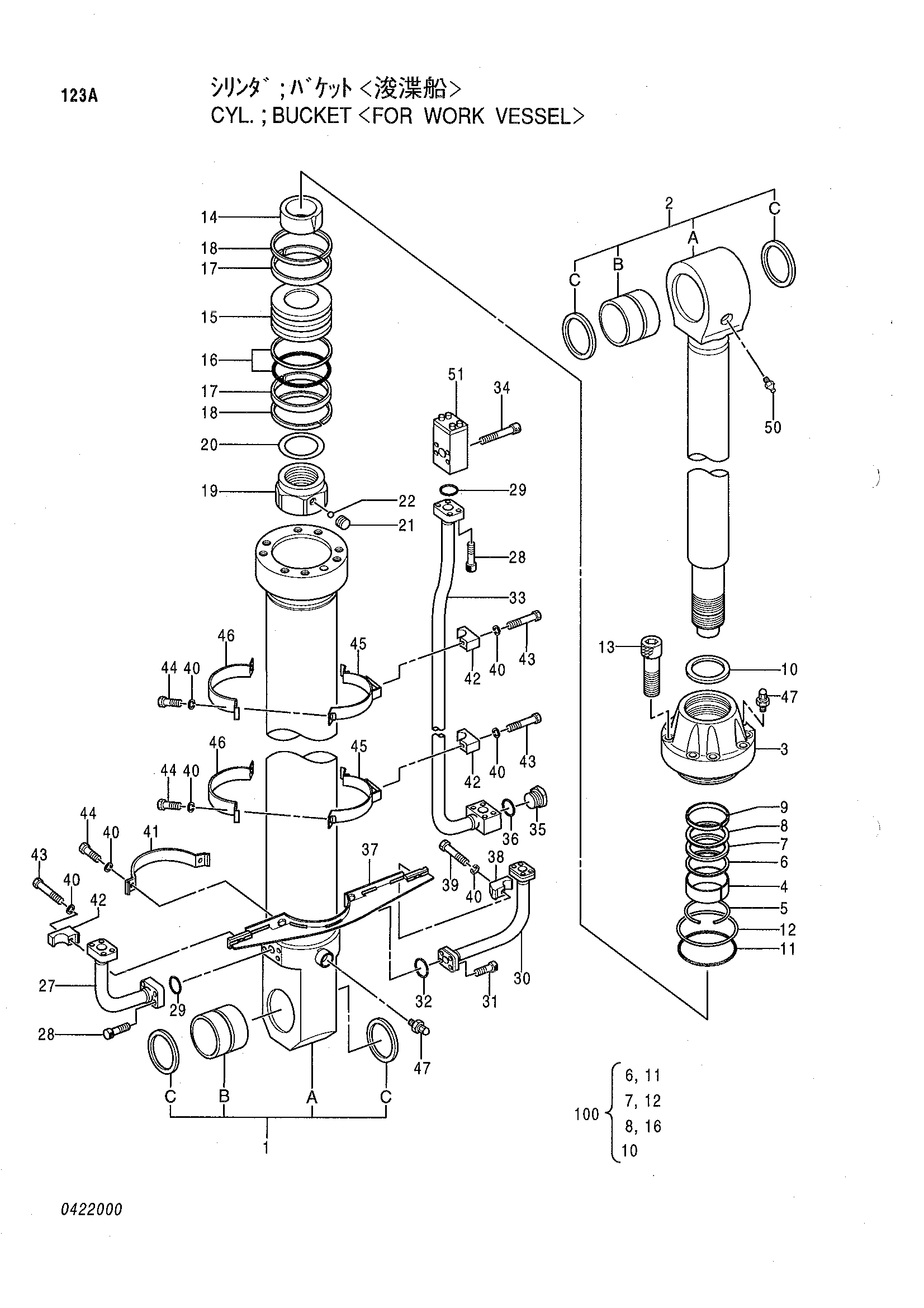

Заводская схема «Гидроцилиндр ковша (для рабочий сосуд)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4286968 | Гидроцилиндр ковша | 1 | |
| 1 | 4278059 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0400401 | Труба гидроцилиндра | 1 |
| 1B | 0400402 | Втулка пальца | 1 |
| 1C | 0400403 | Грязесъёмное кольцо | 2 |
| 2 | 4310455 | Шток поршня в сборе | 1 |
| 2A | 0422001 | Шток поршня | 1 |
| 2B | 0400405 | Втулка пальца | 1 |
| 2C | 0400406 | Грязесъёмное кольцо | 2 |
| 3 | 0422002 | Головка гидроцилиндра | 1 |
| 4 | 0400204 | Втулка | 1 |
| 5 | 0171705 | Стопорное кольцо | 1 |
| 6 | 0400205 | Кольцо | 1 |
| 7 | 4065592 | U-образная манжета | 1 |
| 8 | 0242305 | Опорное кольцо | 1 |
| 9 | 0400408 | Кольцо | 1 |
| 10 | 0242306 | Грязесъёмное кольцо | 1 |
| 11 | 4140490 | Уплотнительное кольцо | 1 |
| 12 | 0400207 | Опорное кольцо | 1 |
| 13 | 0257605 | Болт с внутренним шестигранником | 8 |
| 14 | 0400409 | Амортизирующий подшипник | 1 |
| 15 | 0400209 | Поршень | 1 |
| 16 | 0400210 | Кольцо уплотнение в сборе | 1 |
| 17 | 0400211 | Кольцо | 2 |
| 18 | 0400212 | Кольцо | 2 |
| 19 | 0400214 | Гайка | 1 |
| 20 | 0400213 | Регулировочная шайба | 1 |
| 21 | 0400215 | Установочный винт | 1 |
| 22 | 0400216 | Стальной шарик | 1 |
| 27 | 0400410 | Трубка | 1 |
| 28 | 0400411 | Болт с внутренним шестигранником | 8 |
| 29 | 0400412 | Уплотнительное кольцо | 2 |
| 30 | 0400413 | Трубка | 1 |
| 31 | 0400414 | Болт с внутренним шестигранником | 4 |
| 32 | 4034658 | Уплотнительное кольцо | 1 |
| 33 | 0400415 | Трубка | 1 |
| 34 | 0400416 | Болт с внутренним шестигранником | 4 |
| 35 | 0349308 | Пробка | 1 |
| 36 | 4069900 | Уплотнительное кольцо | 1 |
| 37 | 0400422 | Лента | 1 |
| 38 | 0353016 | Хомут трубки | 1 |
| 39 | 0254312 | Болт | 1 |
| 40 | A590914 | Пружинная шайба | 10 |
| 41 | 0400418 | Лента | 1 |
| 42 | 0379917 | Хомут трубки | 3 |
| 43 | 0379918 | Болт | 3 |
| 44 | 0317805 | Болт | 6 |
| 45 | 0400419 | Лента | 2 |
| 46 | 0443008 | Лента | 2 |
| 47 | 0237418 | Бреедер воздушный | 2 |
| 50 | J75481 | Штуцер | 1 |
| 51 | 0400421 | Клапан словретур | 1 |
| 100 | 4278395 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
