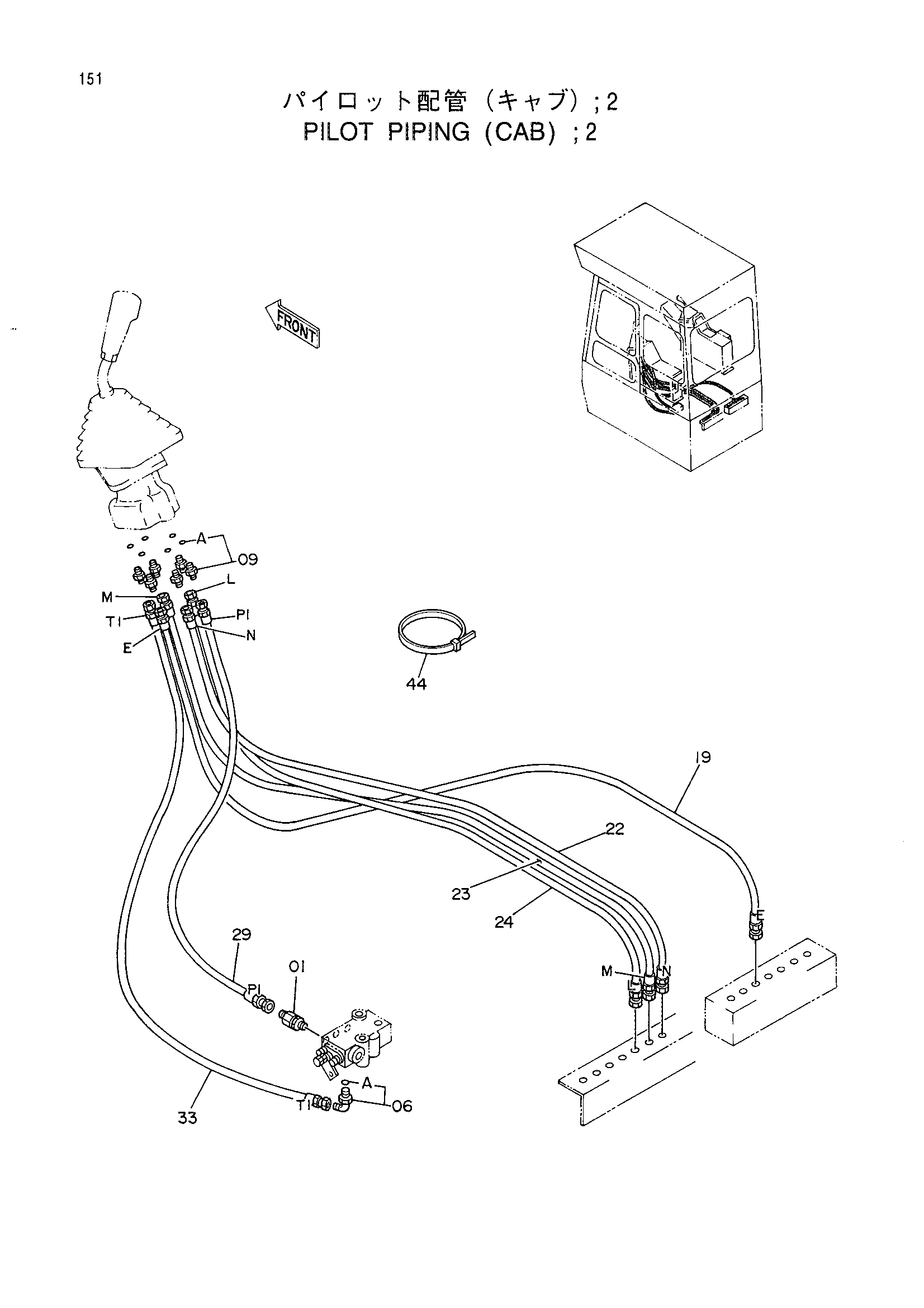

Пилотные гидролинии (кабина) 2 — HITACHI EX1100
Заводская схема «Пилотные гидролинии (кабина) 2» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4188687 | Флетер | 1 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200467 | Адаптер | 6 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4273367 замена: 4364515 | Нейлоновый шланг (E) | 1 |
| 19 | 4364515 | Шланг (E) | 1 |
| 22 | 4273370 замена: 4364518 | Нейлоновый шланг (N) | 1 |
| 22 | 4364518 | Шланг (N) | 1 |
| 23 | 4273371 замена: 4364519 | Нейлоновый шланг (M) | 1 |
| 23 | 4364519 | Шланг (M) | 1 |
| 24 | 4273372 замена: 4364520 | Нейлоновый шланг (левый) | 1 |
| 24 | 4364520 | Шланг (левый) | 1 |
| 29 | 4244563 замена: 4364523 | Нейлоновый шланг (P1) | 1 |
| 29 | 4364523 | Шланг (P1) | 1 |
| 33 | 4244567 замена: 4364527 | Нейлоновый шланг (T1) | 1 |
| 33 | 4364527 | Шланг (T1) | 1 |
| 44 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
