Лубрикатор — HITACHI EX1100

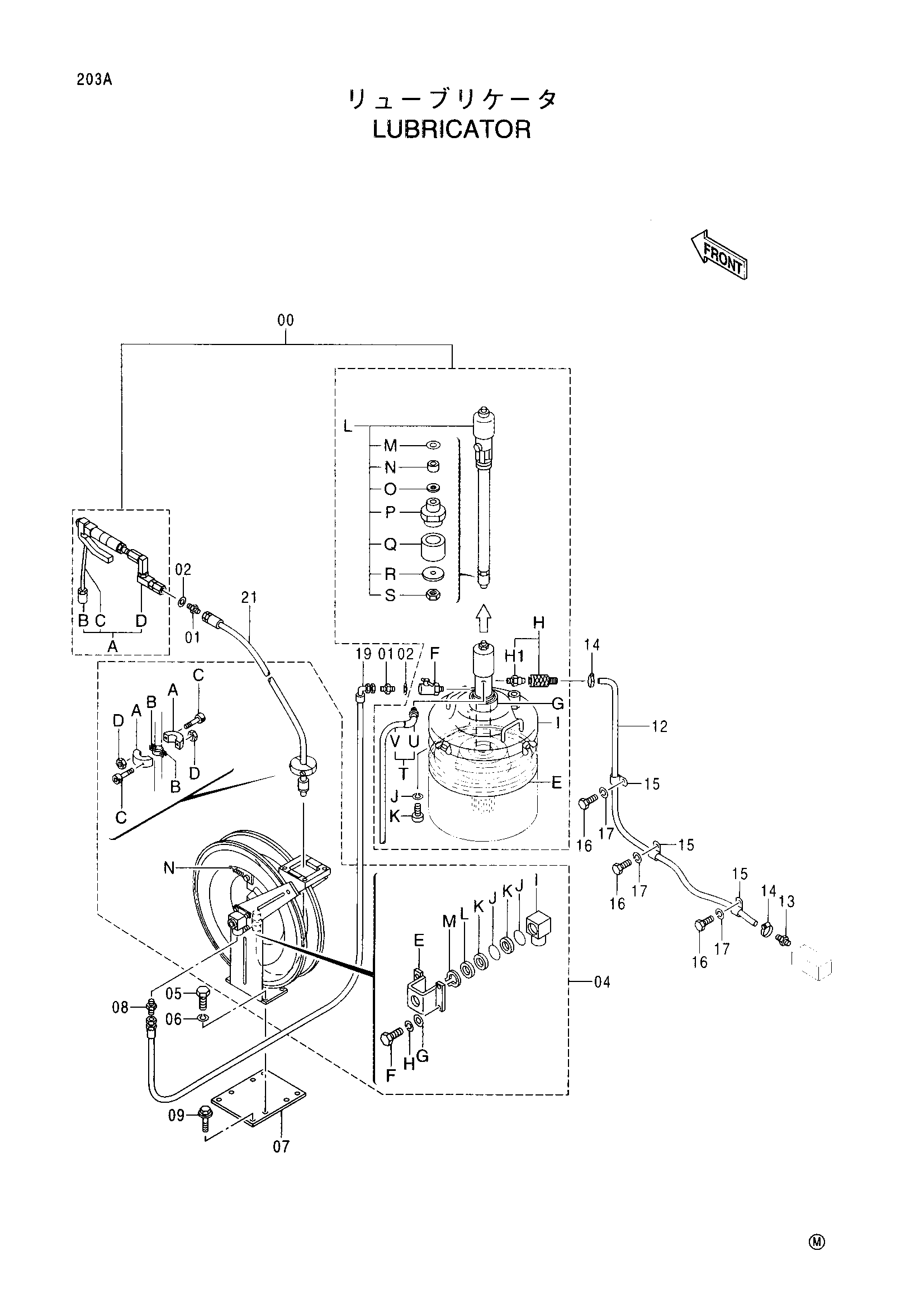

Заводская схема «Лубрикатор» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4257009 | Лубрикатор | 1 |
| 00A | 4269762 | Шприц для смазки | 1 |
| 00B | 4174320 | Форсунка | 1 |
| 00C | 4269761 | Трубка | 1 |
| 00E | 4228632 замена: 4354003 | Колпачок | 1 |
| 00E | 4354003 | Колпачок | 1 |
| 00F | 4174322 | Клапан | 1 |
| 00G | 4228630 | Фланец | 1 |
| 00H | 4064381 | Муфта | 1 |
| 00H1 | 4339895 | Адаптер | 1 |
| 00I | 4228631 | Крышка | 1 |
| 00J | A590906 | Пружинная шайба | 4 |
| 00K | M430610 | Винт | 4 |
| 00L | 4228629 | Насос | 1 |
| 00O | 4191055 | Клапан | 1 |
| 00P | 4228633 | Клапан | 1 |
| 00Q | 4228634 | Трубка | 1 |
| 00R | 4191179 | Пластина | 1 |
| 00S | 4191180 | Гайка | 1 |
| 00T | 4269760 | Шланг | 1 |
| 00U | 4269752 | Угловой штуцер | 1 |
| 00V | 4269753 | Нейлоновый шланг | 1 |
| 01 | 4160640 | Адаптер | 2 |
| 02 | A890014 | Манжета | 2 |
| 04 | 4161855 | Реел шланг | 1 |
| 04A | 4174317 | Ограничитель | 2 |
| 04B | 4174318 | Лента | 2 |
| 04C | M340840 | Болт с внутренним шестигранником | 2 |
| 04D | M500807 | Гайка | 2 |
| 04E | 4188272 | Ограничитель | 2 |
| 04F | J900616 | Болт | 8 |
| 04G | A590106 | Шайба | 8 |
| 04H | A590906 | Пружинная шайба | 8 |
| 04I | 4188273 | Соединение свивел | 1 |
| 04J | 4028265 | Уплотнительное кольцо | 2 |
| 04K | 4028266 | Опорное кольцо | 2 |
| 04L | 4188274 | Шайба | 1 |
| 04M | 4188275 | Кольцо | 1 |
| 04N | 4188276 | Пружина | 1 |
| 05 | J901020 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | 4275300 | Пластина | 1 |
| 08 | 94-1302 | Адаптер | 1 |
| 09 | J011025 | Болт с шайбой | 4 |
| 12 | 4275301 | Резиновый шланг | 1 |
| 13 | 4130659 | Адаптер | 1 |
| 14 | 4514700 | Зажим шланг | 2 |
| 15 | 4190253 | Зажим | 3 |
| 16 | J901016 | Болт | 3 |
| 17 | A590910 | Пружинная шайба | 3 |
| 19 | 4100733 | Шланг | 1 |
| 21 | 4152920 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
