Пилотные гидролинии (C/V) 7 — HITACHI EX1100

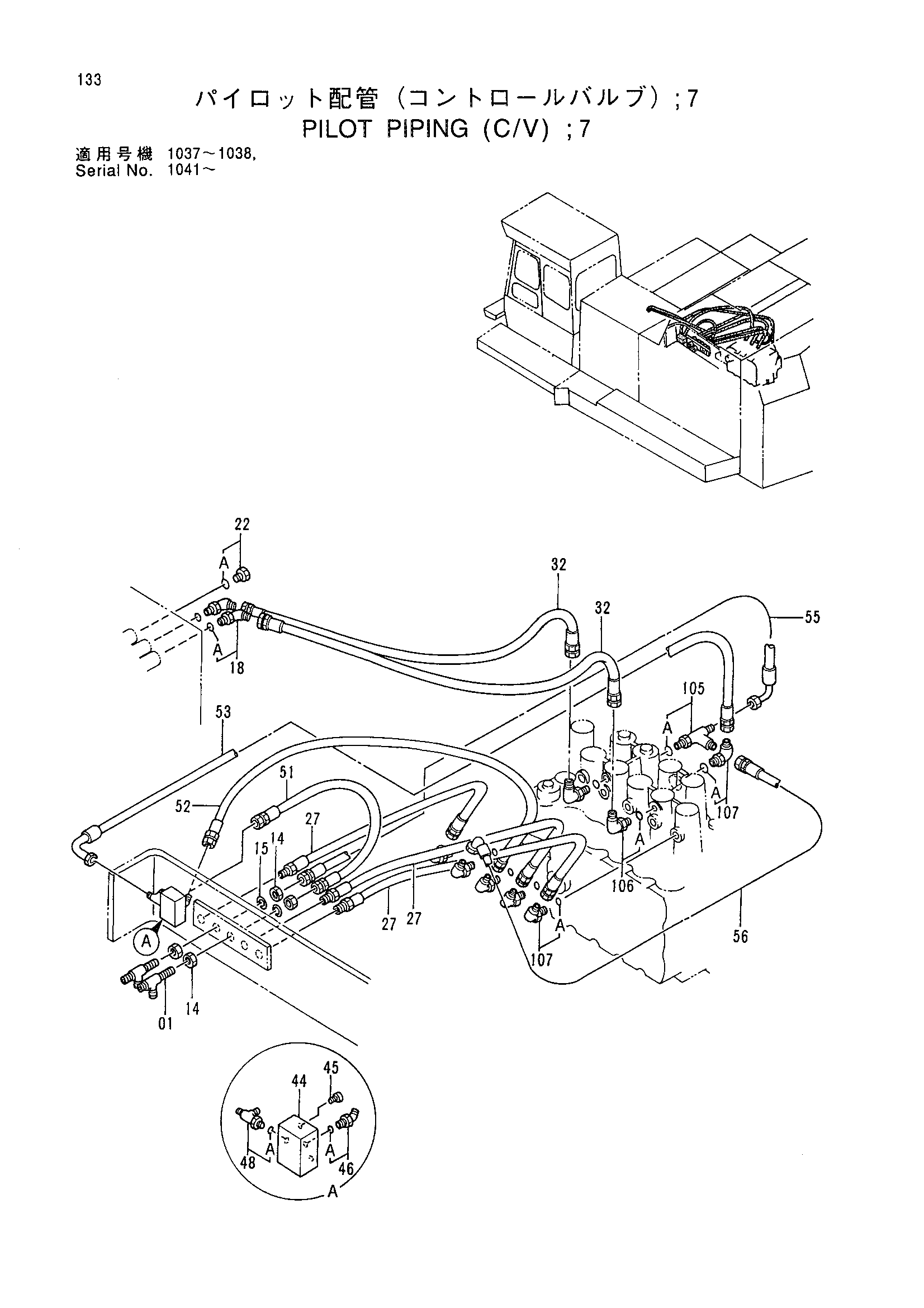

Заводская схема «Пилотные гидролинии (C/V) 7» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4247260 | Тройник | 2 |
| 14 | 4202531 | Гайка | 6 |
| 15 | A590916 | Пружинная шайба | 2 |
| 18 | 4200473 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4092534 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4275105 замена: 4364546 | Нейлоновый шланг (E27) | 3 |
| 27 | 4364546 | Шланг (E27) | 3 |
| 32 | 4283936 замена: 4364549 | Нейлоновый шланг (E29) | 2 |
| 32 | 4364549 | Шланг (E29) | 2 |
| 44 | 4195759 | Челночный клапан | 1 |
| 45 | M341050 | Болт с внутренним шестигранником | 2 |
| 46 | 4200472 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4207300 | Тройник | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4287223 замена: 4364550 | Нейлоновый шланг (E51) | 1 |
| 51 | 4364550 | Шланг (E51) | 1 |
| 52 | 4287224 замена: 4364551 | Нейлоновый шланг (E52) | 1 |
| 52 | 4364551 | Шланг (E52) | 1 |
| 53 | 4287445 замена: 4364552 | Нейлоновый шланг (E53) | 1 |
| 53 | 4364552 | Шланг (E53) | 1 |
| 55 | 4228798 замена: 4364553 | Нейлоновый шланг (F5) | 1 |
| 55 | 4364553 | Шланг (F5) | 1 |
| 56 | 4284980 замена: 4364554 | Нейлоновый шланг (D15) | 1 |
| 56 | 4364554 | Шланг (D15) | 1 |
| 105 | 4205363 | Тройник | 1 |
| 105A | 4509180 | Уплотнительное кольцо | 1 |
| 106 | 4154670 | Угловой штуцер | 2 |
| 106A | 957366 | Уплотнительное кольцо | 1 |
| 107 | 4154671 | Угловой штуцер | 6 |
| 107A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
