Пилотные гидролинии (насос) 4 — HITACHI EX1100

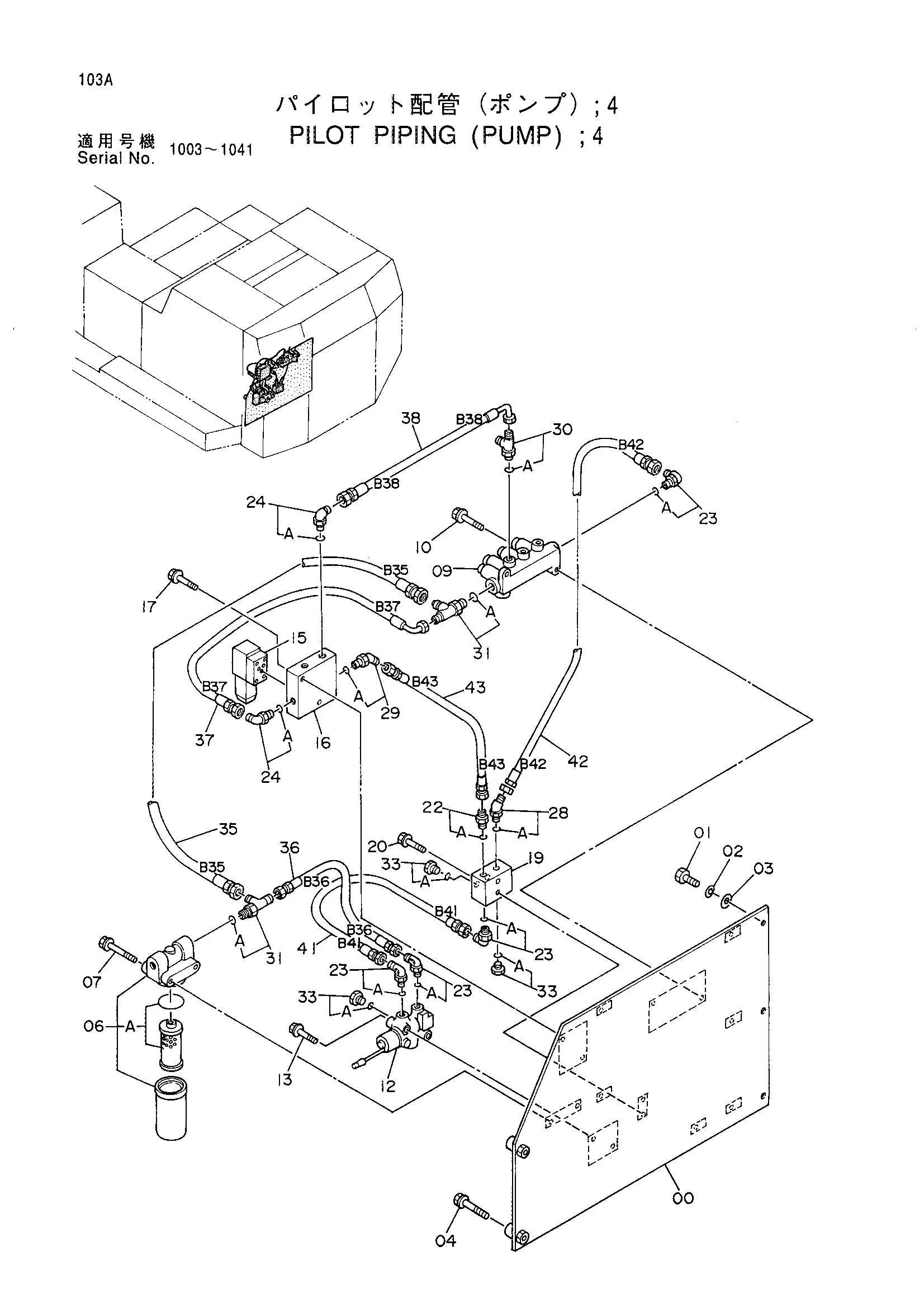

Заводская схема «Пилотные гидролинии (насос) 4» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7021164 | Панель | 1 |
| 01 | J901230 | Болт | 3 |
| 02 | A590912 | Пружинная шайба | 3 |
| 03 | A590112 | Плоская шайба | 3 |
| 04 | J021265 | Болт с шайбой | 2 |
| 06 | 4191300 | Масляный фильтр | 1 |
| 06A | 4207841 | Элемент масляный | 1 |
| 07 | J011095 | Болт с шайбой | 2 |
| 09 | 4207082 | Электромагнитный клапан | 1 |
| 10 | J011030 | Болт с шайбой | 2 |
| 12 | 4210647 | Электромагнитный клапан | 1 |
| 13 | J010865 | Болт с шайбой | 2 |
| 15 | 4184231 | Электромагнитный клапан | 1 |
| 16 | 4244949 замена: 2034531 | Клапан | 1 |
| 16 | 4244949 замена: 4312584 | Клапан | 1 |
| 16 | 4244949 замена: 4312585 | Клапан | 1 |
| 17 | M341036 | Болт с внутренним шестигранником | 2 |
| 19 | 2024853 | Коллектор | 1 |
| 20 | J010860 | Болт с шайбой | 2 |
| 22 | 4200465 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4154670 | Угловой штуцер | 4 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200470 | Угловой штуцер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4193826 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4200473 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4203171 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4245108 | Тройник | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4093624 | Пробка | 3 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4274952 | Шланг | 1 |
| 36 | 4274953 | Шланг | 1 |
| 37 | 4274954 | Шланг | 1 |
| 38 | 4274955 | Шланг | 1 |
| 41 | 4274958 | Шланг | 1 |
| 42 | 4274959 | Шланг | 1 |
| 43 | 4274960 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
