Пилотные гидролинии (кабина) 3 — HITACHI EX1100

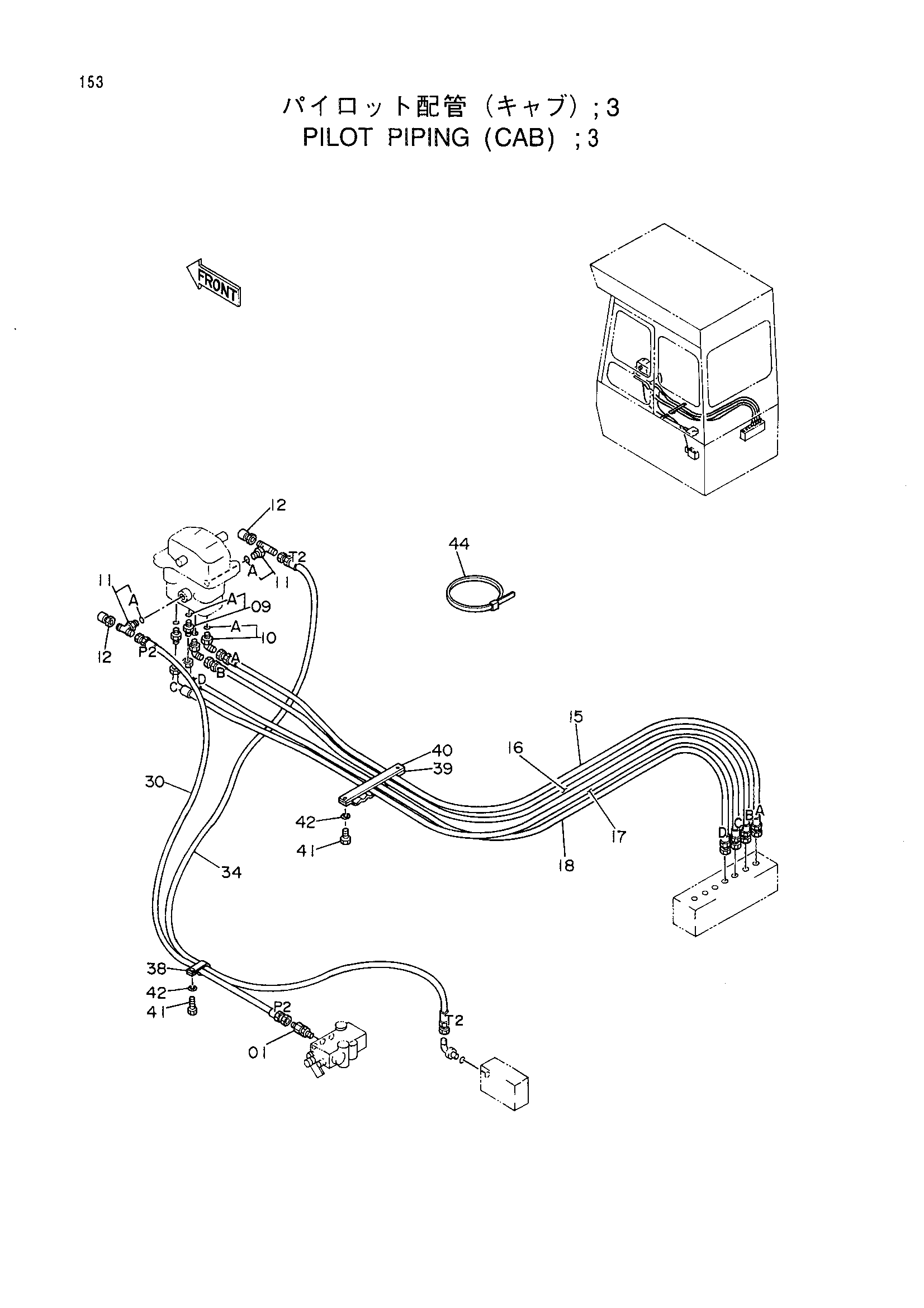

Заводская схема «Пилотные гидролинии (кабина) 3» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4188687 | Флетер | 1 |
| 09 | 4200467 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4156434 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4208473 | Тройник | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4223518 | Пробка унион | 2 |
| 15 | 4273363 замена: 4364511 | Нейлоновый шланг (A) | 1 |
| 15 | 4364511 | Шланг (A) | 1 |
| 16 | 4273364 замена: 4364512 | Нейлоновый шланг (B) | 1 |
| 16 | 4364512 | Шланг (B) | 1 |
| 17 | 4273365 замена: 4364513 | Нейлоновый шланг (C) | 1 |
| 17 | 4364513 | Шланг (C) | 1 |
| 18 | 4273366 замена: 4364514 | Нейлоновый шланг (D) | 1 |
| 18 | 4364514 | Шланг (D) | 1 |
| 30 | 4244564 замена: 4364524 | Нейлоновый шланг (P2) | 1 |
| 30 | 4364524 | Шланг (P2) | 1 |
| 34 | 4275164 замена: 4364528 | Нейлоновый шланг (T2) | 1 |
| 34 | 4364528 | Шланг (T2) | 1 |
| 38 | 4190292 | Зажим | 1 |
| 39 | 9727639 | Хомут шланга | 1 |
| 40 | 9727637 | Пластина | 1 |
| 41 | J901025 | Болт | 3 |
| 42 | A590910 | Пружинная шайба | 3 |
| 44 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
