Корпус — HITACHI EX1100

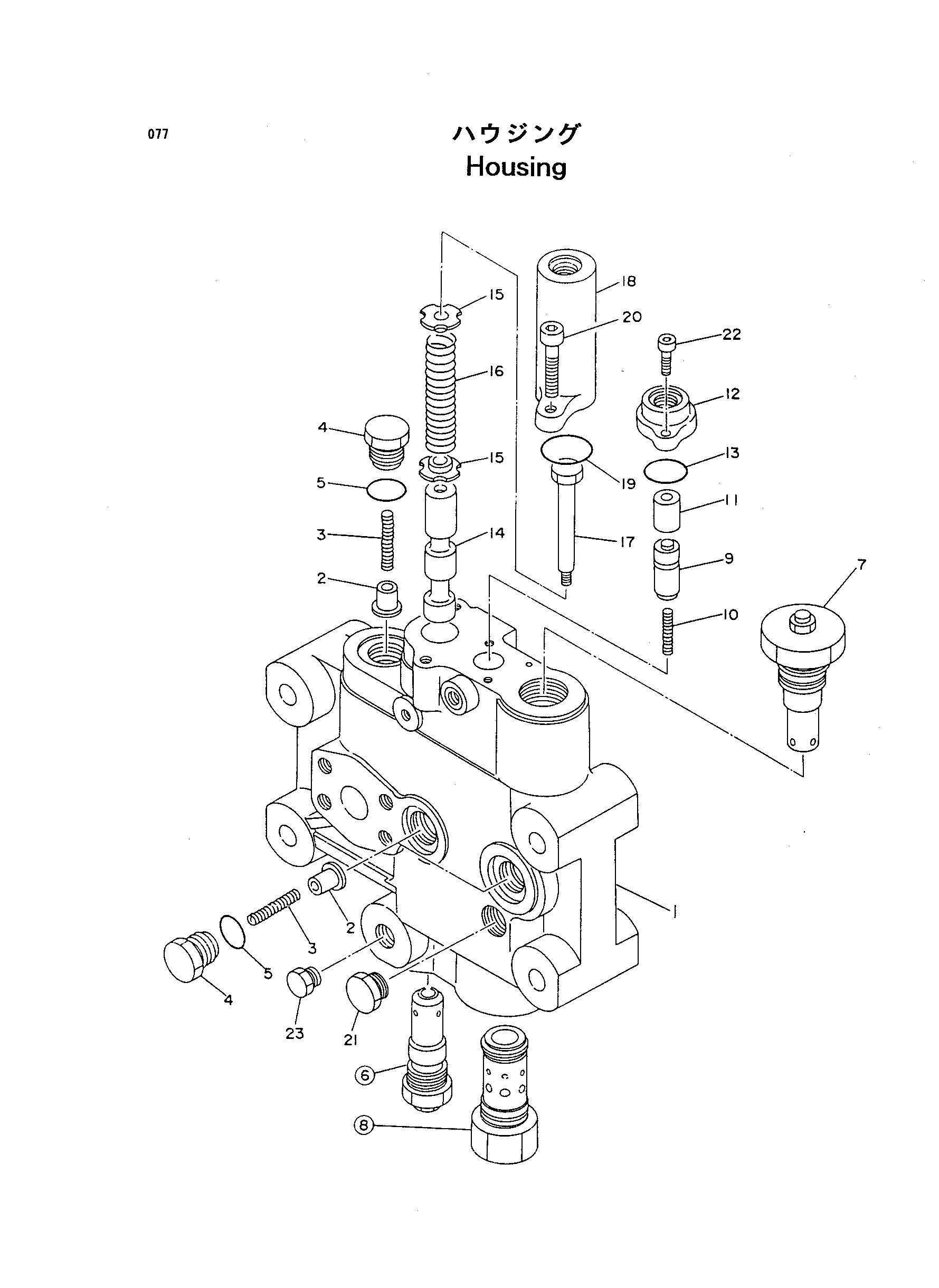

Заводская схема «Корпус» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2 | 0111711 | Тарельчатый клапан | 3 |
| 3 | 0224410 | Пружина | 3 |
| 4 | 0353236 | Пробка | 3 |
| 5 | 0111715 | Уплотнительное кольцо | 3 |
| 6 | 4332689 | Предохранительный клапан в сборе | 1 |
| 7 | 4332690 | Предохранительный клапан в сборе | 1 |
| 8 | 4254527 | Предохранительный клапан в сборе | 1 |
| 10 | 0353237 | Пружина | 1 |
| 12 | 0353238 | Колпачок | 1 |
| 13 | 955020 | Уплотнительное кольцо | 1 |
| 15 | 0306003 | Седло пружины | 2 |
| 16 | 0353239 | Пружина | 1 |
| 17 | 0306005 | Концевой | 1 |
| 18 | 0353240 | Колпачок | 1 |
| 19 | A810040 | Уплотнительное кольцо | 1 |
| 20 | 0224408 | Болт с внутренним шестигранником | 2 |
| 21 | 0289505 | Пробка в сборе | 1 |
| 22 | 0187104 | Болт с внутренним шестигранником | 2 |
| 23 | 0218607 | Пробка в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
