Трубопроводы системы смазки 3 (STD. стрела, HD стрела) — HITACHI EX1100

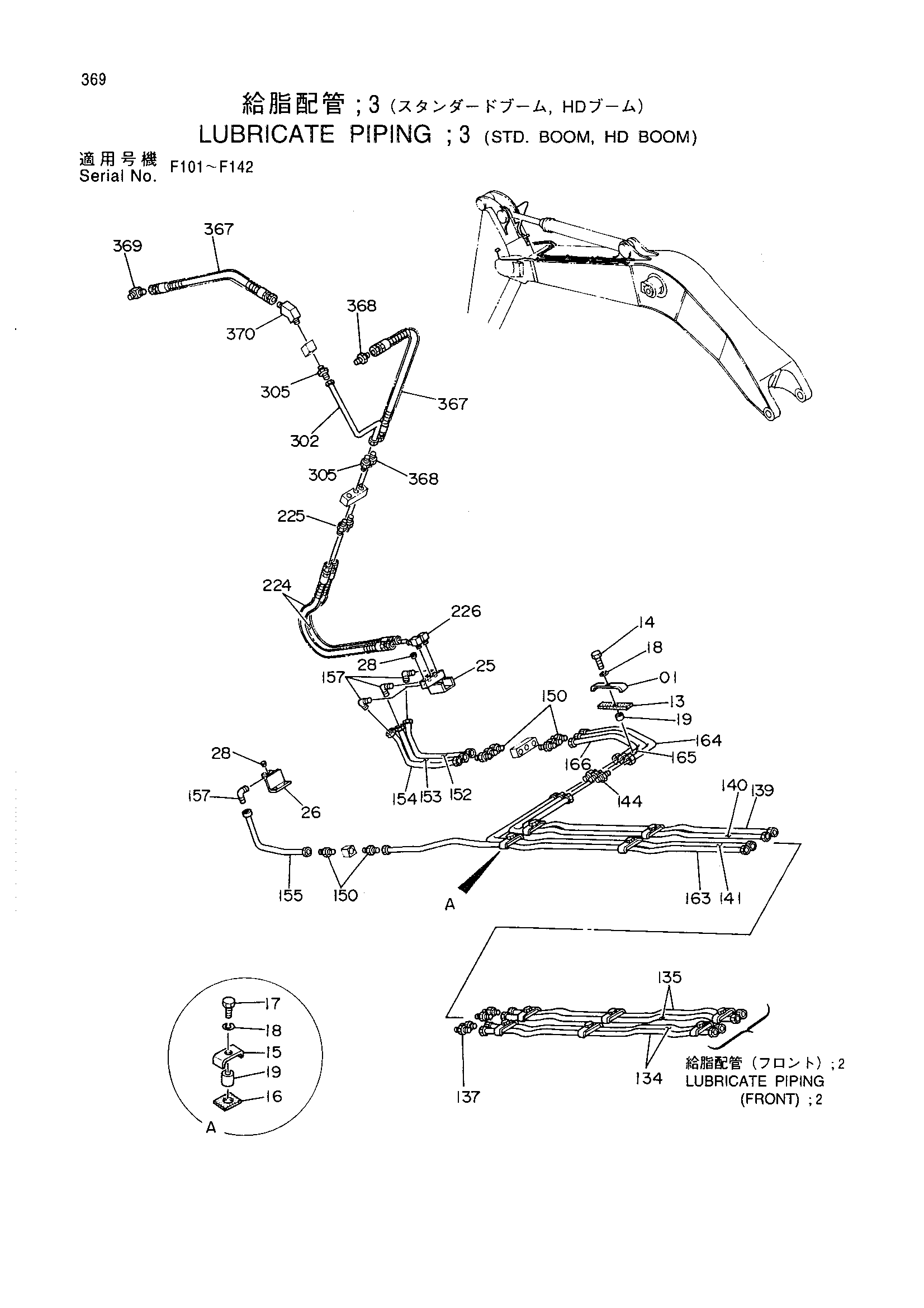

Заводская схема «Трубопроводы системы смазки 3 (STD. стрела, HD стрела)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4032158 | Хомут | 1 |
| 13 | 4261214 | Резиновая прокладка | 1 |
| 14 | J901232 | Болт | 1 |
| 15 | 4032160 | Хомут | 10 |
| 16 | 4261215 | Резиновая прокладка | 10 |
| 17 | J901228 | Болт | 10 |
| 18 | A590912 | Пружинная шайба | 11 |
| 19 | 4233063 | Проставка | 11 |
| 25 | 8048693 | Блок | 1 |
| 26 | 8048694 | Блок | 1 |
| 28 | 94-2011 | Пробка | 2 |
| 134 | 4260962 | Трубка | 2 |
| 135 | 4260963 | Трубка | 2 |
| 137 | 4130192 | Штуцер трубки | 4 |
| 139 | 4260964 | Трубка | 1 |
| 140 | 4260965 | Трубка | 1 |
| 141 | 4260966 | Трубка | 1 |
| 144 | 4130192 | Штуцер трубки | 3 |
| 150 | 4130169 | Штуцер трубки | 8 |
| 152 | 4260971 | Трубка | 1 |
| 153 | 4260972 | Трубка | 1 |
| 154 | 4260973 | Трубка | 1 |
| 155 | 4260974 | Трубка | 1 |
| 157 | 4130175 | Штуцер трубки | 4 |
| 163 | 4260967 | Трубка | 1 |
| 164 | 4260968 | Трубка | 1 |
| 165 | 4260969 | Трубка | 1 |
| 166 | 4260970 | Трубка | 1 |
| 224 | 4252848 | Шланг | 2 |
| 225 | 94-1301 | Адаптер | 2 |
| 226 | 94-1401 | Угловой штуцер | 2 |
| 302 | 4260943 | Трубка | 1 |
| 305 | 4130169 | Штуцер трубки | 2 |
| 367 | 4252846 | Шланг | 2 |
| 368 | 94-1301 | Адаптер | 2 |
| 369 | 94-1401 | Угловой штуцер | 1 |
| 370 | 94-1501 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
