Смазка трубопроводы (передний) 1 — HITACHI EX1100

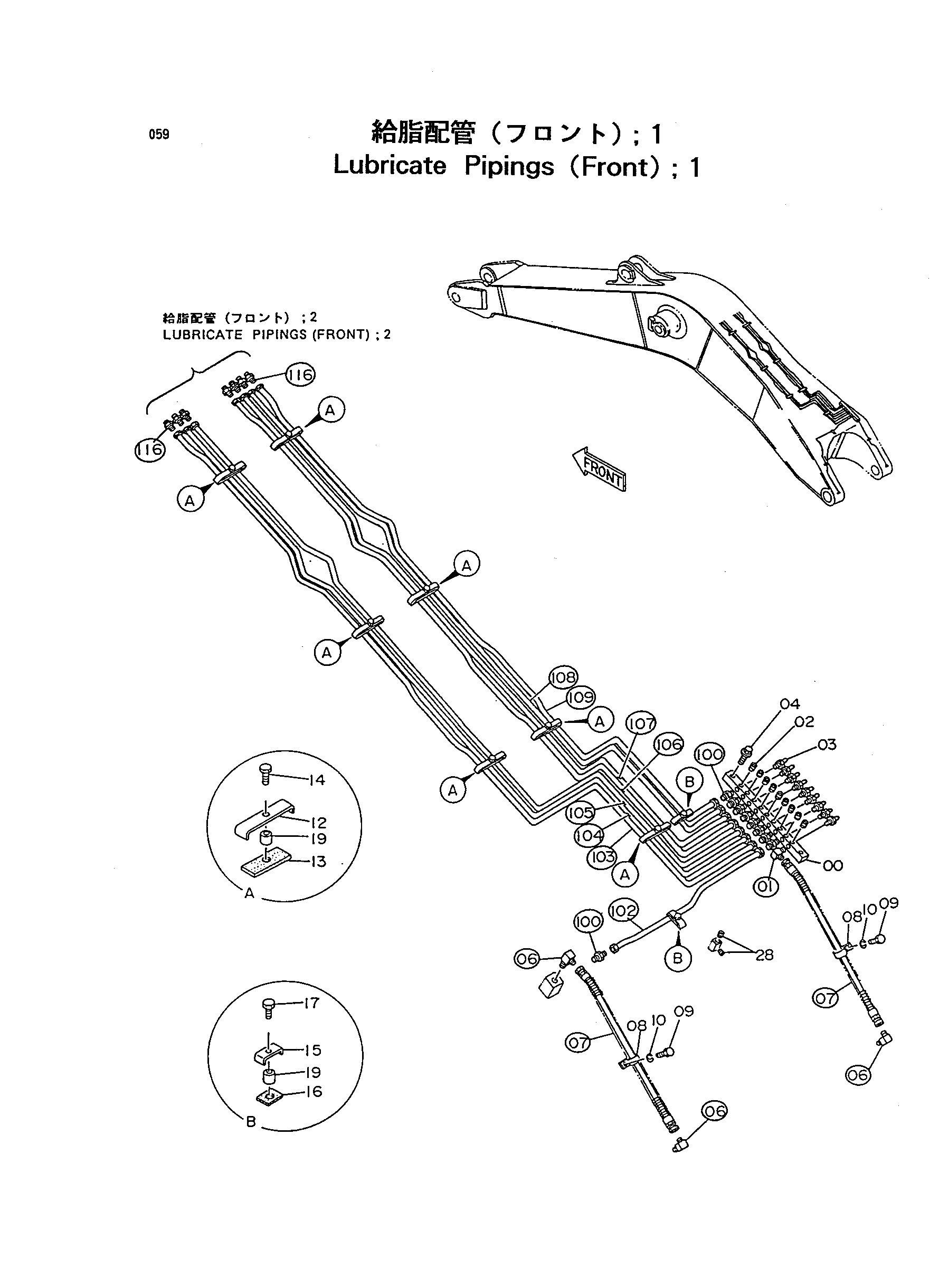

Заводская схема «Смазка трубопроводы (передний) 1» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261213 | Блок | 1 |
| 01 | 4147586 | Угловой штуцер | 1 |
| 02 | 94-2011 | Пробка | 9 |
| 03 | J75481 | Пресс-маслёнка | 9 |
| 04 | J011250 | Болт с шайбой | 2 |
| 06 | 4147586 | Угловой штуцер | 3 |
| 07 | 4287406 | Шланг | 2 |
| 08 | 4190274 | Зажим | 2 |
| 09 | J901016 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 12 | 4273720 | Хомут | 7 |
| 13 | 4273721 | Резиновая прокладка | 7 |
| 14 | J011030 | Болт с шайбой | 7 |
| 15 | 4269656 | Хомут | 2 |
| 16 | 4269657 | Резиновая прокладка | 2 |
| 17 | J011030 | Болт с шайбой | 2 |
| 19 | 4269658 | Проставка | 9 |
| 28 | 94-2011 | Пробка | 2 |
| 100 | 4122125 | Адаптер | 9 |
| 102 | 4287156 | Трубка | 1 |
| 103 | 4287157 | Трубка | 1 |
| 104 | 4287158 | Трубка | 1 |
| 105 | 4287159 | Трубка | 1 |
| 106 | 4287160 | Трубка | 1 |
| 107 | 4287161 | Трубка | 1 |
| 108 | 4287162 | Трубка | 1 |
| 109 | 4287163 | Трубка | 1 |
| 116 | 4151901 | Адаптер | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
