Ковш 6.8 (без поинтс) <EX1100> [JIS94] — HITACHI EX1100

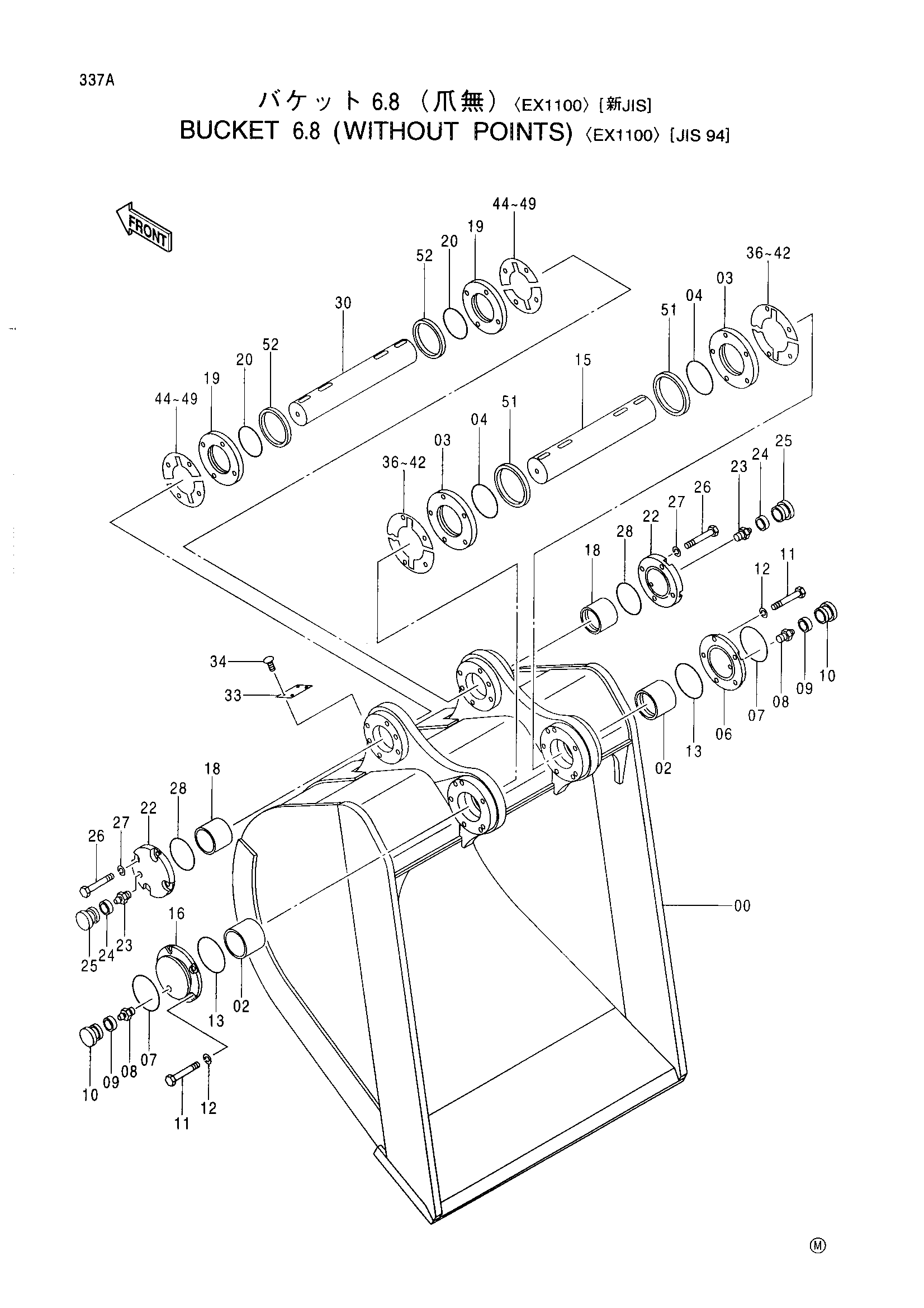

Заводская схема «Ковш 6.8 (без поинтс) <EX1100> [JIS94]» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9163311	Ковш в сборе	1
00	5005642	Ковш	1
02	4378424	Втулка	2
03	3076792	Проставка	2
04	A810190	Уплотнительное кольцо	2
06	3078132	Крышка	2
07	4087732	Уплотнительное кольцо	2
08	J75481	Пресс-маслёнка	2
09	4130686	Втулка	2
10	4105912	Колпачок	2
11	J932211	Болт	10
12	A590922	Пружинная шайба	10
13	A810220	Уплотнительное кольцо	2
15	3077343	Палец	1
18	4378425	Втулка	2
19	3076868	Проставка	2
20	A810170	Уплотнительное кольцо	2
22	3076791	Крышка	2
23	J75481	Пресс-маслёнка	2
24	4130686	Втулка	2
25	4105912	Колпачок	2
26	J932211	Болт	8
27	A590922	Пружинная шайба	8
28	A810200	Уплотнительное кольцо	2
30	3077449	Палец	1
33	4371561	Информационная табличка	1
34	M492564	Приводной винт	4
36	4384831	Регулировочная шайба 0.2	4
37	4389758	Регулировочная шайба 0.3	4
38	4389759	Регулировочная шайба 0.4	4
39	7389760	Регулировочная шайба 1.0	4
40	4389761	Регулировочная шайба 2.0	4
41	4389764	Регулировочная шайба 3.2	4
42	4389765	Регулировочная шайба 6.0	4
44	4384830	Регулировочная шайба 0.2	4
45	4389768	Регулировочная шайба 0.3	4
46	4389769	Регулировочная шайба 0.4	4
47	4389770	Регулировочная шайба 1.0	4
48	4389771	Регулировочная шайба 2.0	4
49	7389772	Регулировочная шайба 3.2	4
51	4378418	Пылезащитное уплотнение	2
52	4378419	Пылезащитное уплотнение	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
