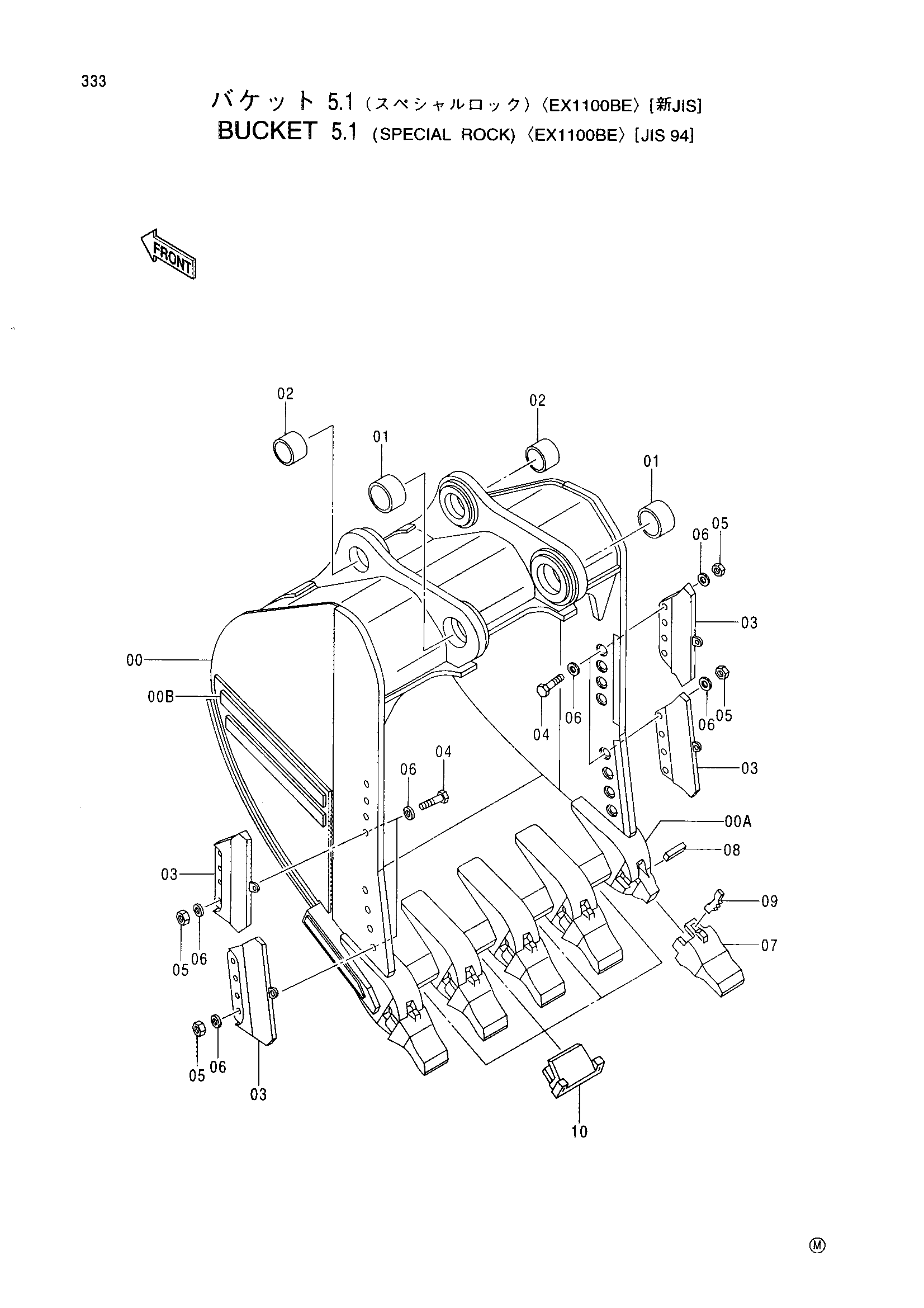

Ковш 5.1 (спекиал скальный) <EX1100BE> [JIS94] — HITACHI EX1100
Заводская схема «Ковш 5.1 (спекиал скальный) <EX1100BE> [JIS94]» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 5.1 (спекиал скальный) <EX1100BE> [JIS94] HITACHI EX1100](/catalog-drawings/81/81cc021f-eb25-4107-a7b9-9d252512d783.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9152403 | Ковш скальный в сборе | 1 | |
| 00 | 5005121 | Ковш скальный | 1 |
| 00A | 4337553 | Адаптер зуба | 5 |
| 00B | 4175200 | Пластина | 23 |
| 01 | 4259258 | Втулка | 2 |
| 02 | 4258965 | Втулка | 2 |
| 03 | 4268986 | Схроуд боковой | 4 |
| 04 | 4275192 | Болт | 16 |
| 05 | 4167193 | Гайка | 16 |
| 06 | 4083438 | Шайба | 32 |
| 07 | 4285001 | Коронка зуба | 5 |
| 08 | 4285002 | Резиновый фиксатор | 5 |
| 09 | 4285003 | Стопорный палец | 5 |
| 10 | 4287252 | Кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
