Кондиционер (2/2) — HITACHI EX1100

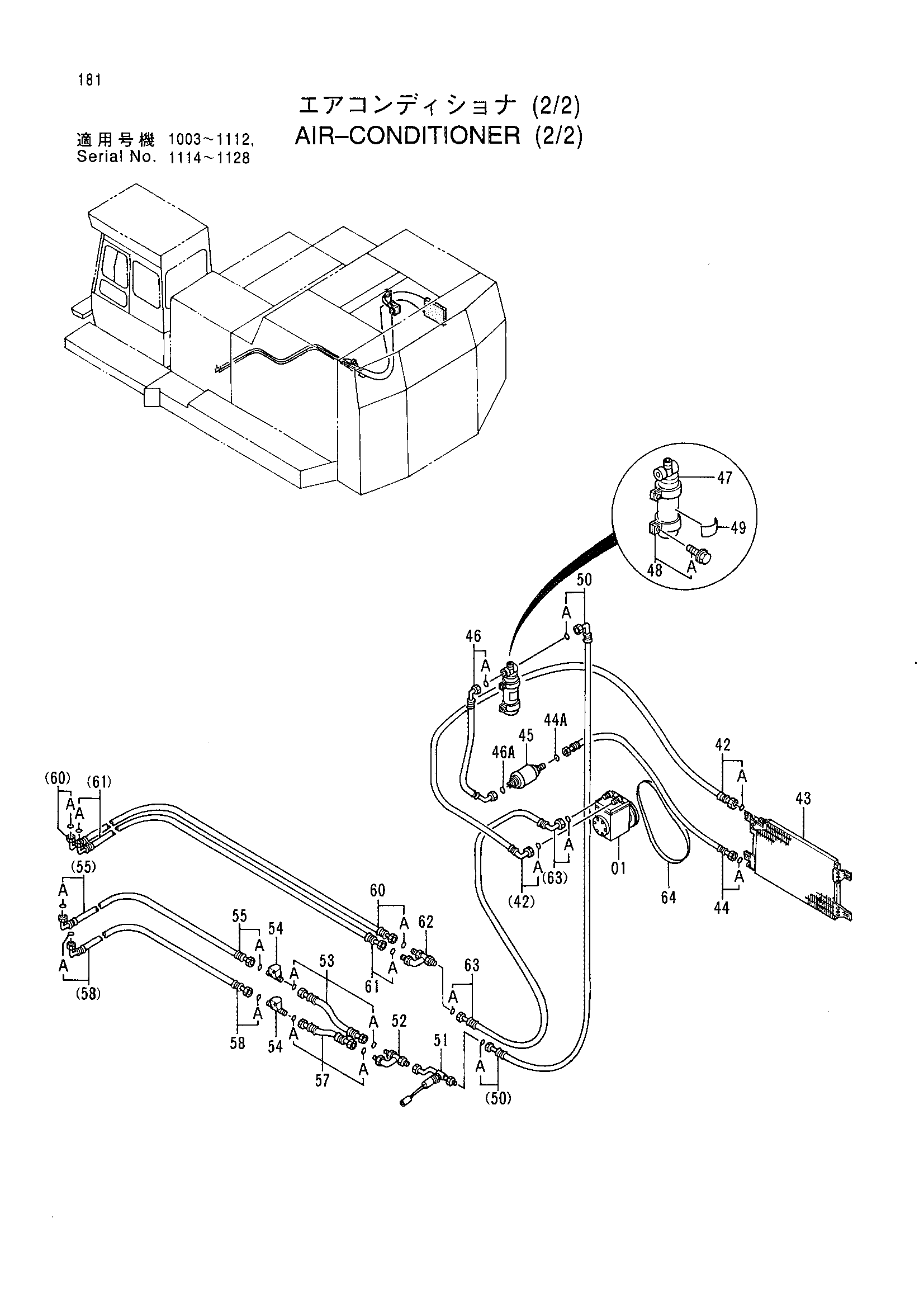

Заводская схема «Кондиционер (2/2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4280847 | Кондиционер (2/2) | 1 | |
| 01 | 4234821 | Компрессор<для детали: см. отдельный pa | 1 |
| 42 | 4251507 | Шланг | 1 |
| 42A | 4234815 | Уплотнительное кольцо | 2 |
| 43 | 4234820 | Конденсатор | 1 |
| 44 | 4251523 | Шланг | 1 |
| 44A | 4234805 | Уплотнительное кольцо | 2 |
| 45 | 4251522 | Осушитель | 1 |
| 46 | 4259510 | Шланг | 1 |
| 46A | 4234805 | Уплотнительное кольцо | 2 |
| 47 | 4234818 | Бак рекеивер | 1 |
| 48 | 4234819 | Держатель | 1 |
| 48A | 4236445 | Болт с шайбой | 2 |
| 49 | 4282076 | Пластина | 1 |
| 50 | 4251519 | Шланг | 1 |
| 50A | 4234805 | Уплотнительное кольцо | 2 |
| 51 | 4251514 | Датчик давления | 1 |
| 52 | 4251518 | Тройник | 1 |
| 53 | 4251501 | Шланг | 1 |
| 53A | 4234805 | Уплотнительное кольцо | 2 |
| 54 | 4251493 | Электромагнитный клапан | 2 |
| 55 | 4251516 | Шланг | 1 |
| 55A | 4234805 | Уплотнительное кольцо | 2 |
| 57 | 4251492 | Шланг | 1 |
| 57A | 4234805 | Уплотнительное кольцо | 2 |
| 58 | 4251491 | Шланг | 1 |
| 58A | 4234805 | Уплотнительное кольцо | 2 |
| 60 | 4251511 | Шланг | 1 |
| 60A | 4234817 | Уплотнительное кольцо | 2 |
| 61 | 4251488 | Шланг | 1 |
| 61A | 4234817 | Уплотнительное кольцо | 2 |
| 62 | 4251510 | Тройник | 1 |
| 63 | 4251508 | Шланг | 1 |
| 63A | 4234817 | Уплотнительное кольцо | 2 |
| 64 | 4282123 | Ремень V | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
