Пилотные гидролинии (насос) 3 — HITACHI EX1100

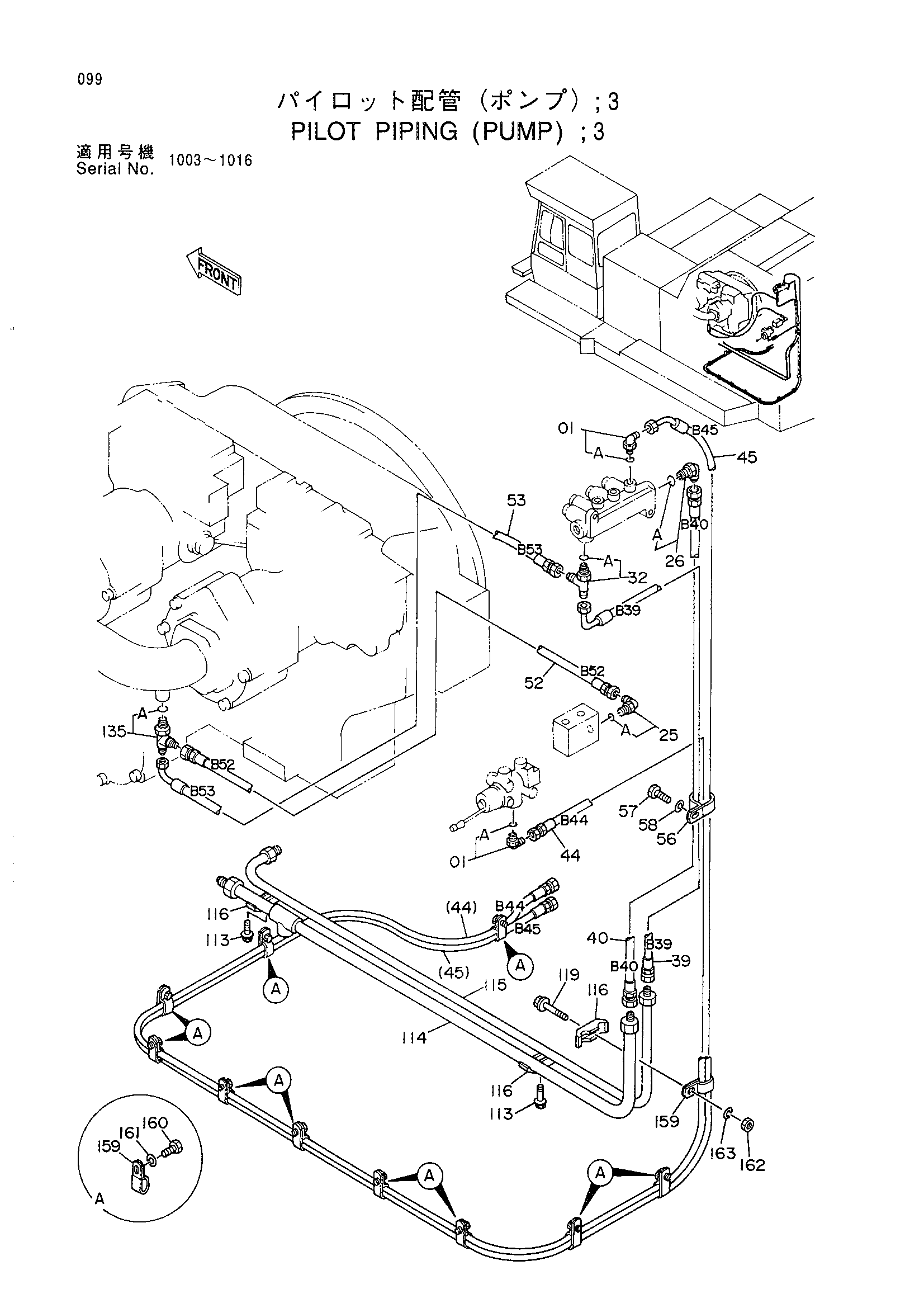

Заводская схема «Пилотные гидролинии (насос) 3» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4154671 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4154672 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4217343 | Тройник | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4274956 | Шланг | 1 |
| 40 | 4274957 | Шланг | 1 |
| 44 | 4285316 | Шланг | 1 |
| 45 | 4274962 | Шланг | 1 |
| 52 | 4274968 | Шланг | 1 |
| 53 | 4274969 | Шланг | 1 |
| 56 | 4190291 | Зажим | 1 |
| 57 | J901016 | Болт | 1 |
| 58 | A590910 | Пружинная шайба | 1 |
| 113 | J011260 | Болт с шайбой | 2 |
| 113 | J011270 | Болт с шайбой | 2 |
| 114 | 8045365 | Трубка | 1 |
| 115 | 8045366 | Трубка | 1 |
| 116 | 4141806 | Хомут | 3 |
| 119 | J011270 | Болт с шайбой | 1 |
| 135 | 4219347 | Тройник | 1 |
| 135A | 4509180 | Уплотнительное кольцо | 1 |
| 159 | 4190292 | Зажим | 10 |
| 160 | J901016 | Болт | 9 |
| 161 | A590910 | Пружинная шайба | 9 |
| 162 | J950012 | Гайка | 1 |
| 163 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
