Ковш 4.5 (спекиал скальный) <EX1100> [JIS94] — HITACHI EX1100

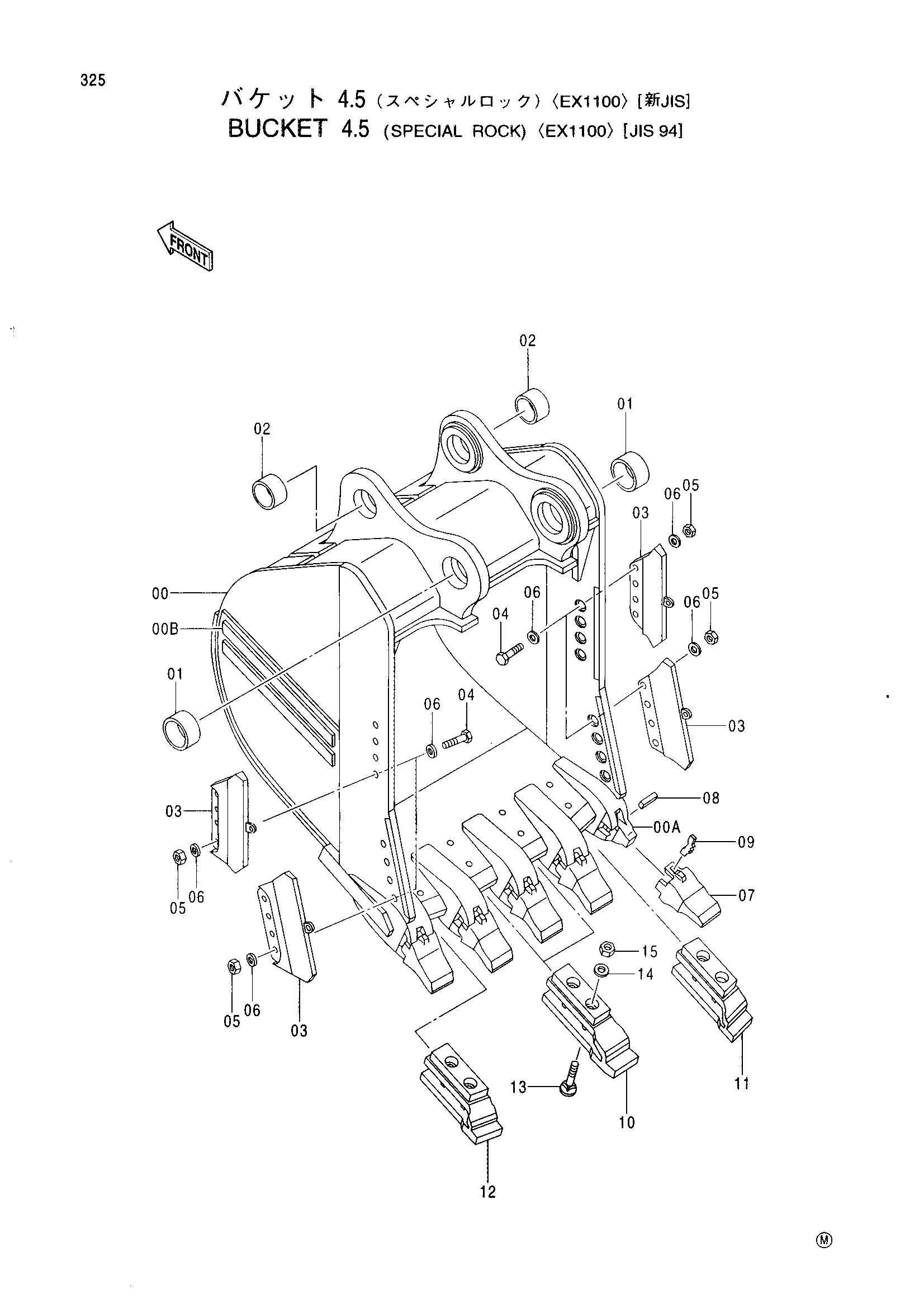

Заводская схема «Ковш 4.5 (спекиал скальный) <EX1100> [JIS94]» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 4.5 (спекиал скальный) <EX1100> [JIS94] HITACHI EX1100](/catalog-drawings/a6/a693b908-1bb0-47dd-9e11-7ff737e1c151.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9151485 | Ковш скальный в сборе | 1 | |
| 00 | 5005049 | Ковш скальный | 1 |
| 00A | 4337553 | Адаптер зуба | 5 |
| 00B | 4175200 | Пластина | 76 |
| 01 | 4259258 | Втулка | 2 |
| 02 | 4258965 | Втулка | 2 |
| 03 | 4268986 | Схроуд боковой | 4 |
| 04 | 4275192 | Болт | 16 |
| 05 | 4167193 | Гайка | 16 |
| 06 | 4083438 | Шайба | 32 |
| 07 | 4285001 | Коронка зуба | 5 |
| 08 | 4285002 | Резиновый фиксатор | 5 |
| 09 | 4285003 | Стопорный палец | 5 |
| 10 | 4372112 | Кожух | 2 |
| 11 | 4382113 | Кожух | 1 |
| 12 | 4372114 | Кожух | 1 |
| 13 | 4372115 | Болт | 8 |
| 14 | 4329529 | Шайба | 8 |
| 15 | 4329528 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
