Пилотные гидролинии (C/V) 4 — HITACHI EX1100

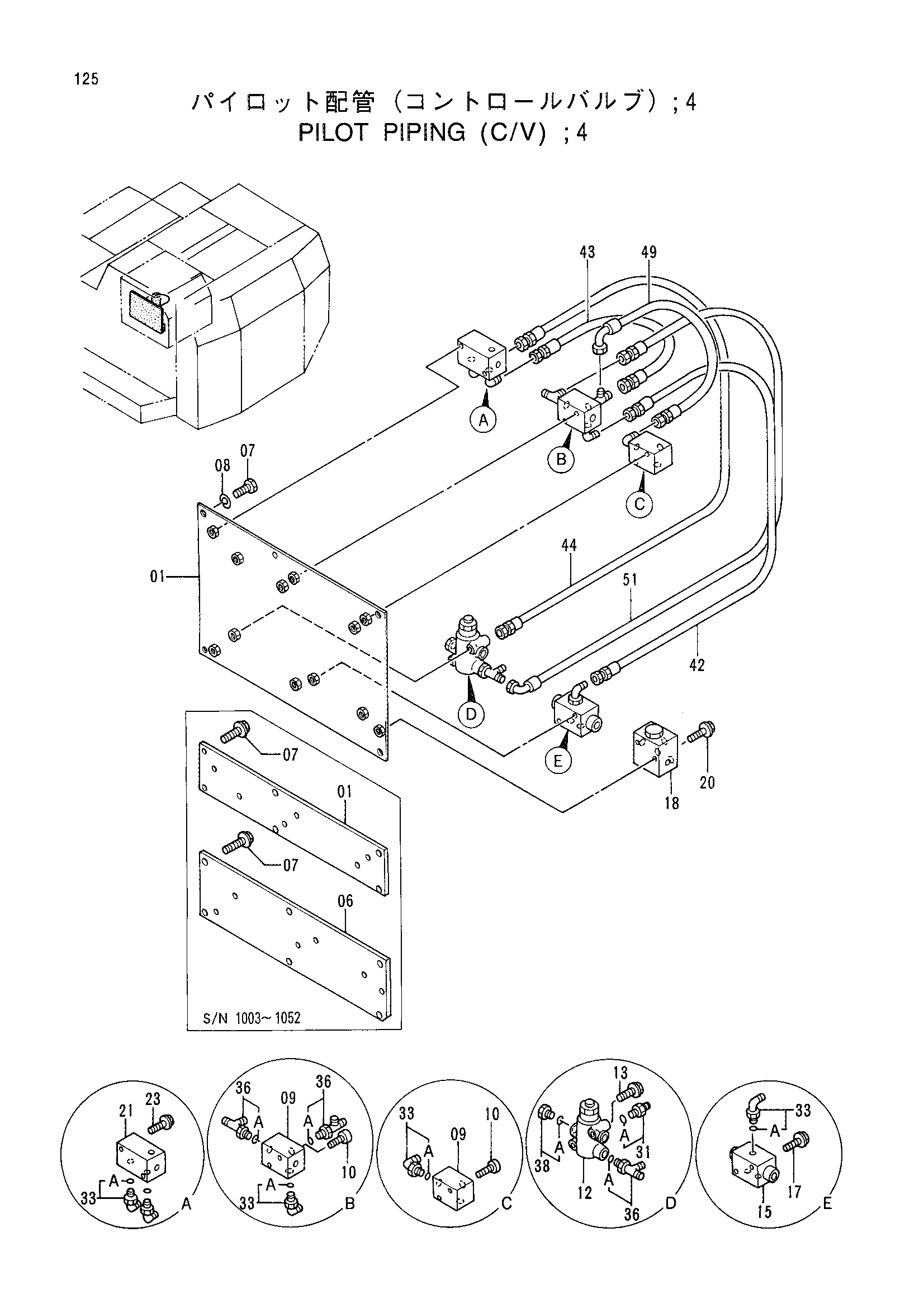

Заводская схема «Пилотные гидролинии (C/V) 4» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4271375 | Пластина | 1 |
| 01 | 7026868 | Пластина | 1 |
| 06 | 4271376 | Пластина | 1 |
| 07 | J011225 | Болт с шайбой | 12 |
| 07 | J011230 замена: J011225 | Болт с шайбой | 12 |
| 07 | J901220 | Болт | 6 |
| 08 | A590912 | Пружинная шайба | 6 |
| 09 | 4195759 | Челночный клапан | 2 |
| 10 | M341050 | Болт с внутренним шестигранником | 4 |
| 12 | 4210647 | Электромагнитный клапан | 1 |
| 13 | J010865 | Болт с шайбой | 2 |
| 15 | 4231794 замена: 4339240 | Клапан | 1 |
| 15 | 4339240 | Клапан | 1 |
| 17 | J010650 | Болт с шайбой | 2 |
| 18 | 4236432 | Клапан | 1 |
| 20 | J011065 | Болт с шайбой | 2 |
| 21 | 4207238 | Клапан | 1 |
| 23 | J011065 | Болт с шайбой | 2 |
| 31 | 4200465 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 5 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4203171 | Тройник | 3 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4093624 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4275075 замена: 4364557 | Нейлоновый шланг (D42) | 1 |
| 42 | 4364557 | Шланг (D42) | 1 |
| 43 | 4275076 замена: 4364558 | Нейлоновый шланг (D43) | 1 |
| 43 | 4364558 | Шланг (D43) | 1 |
| 44 | 4275077 замена: 4364559 | Нейлоновый шланг (D44) | 1 |
| 44 | 4364559 | Шланг (D44) | 1 |
| 49 | 4275082 замена: 4364564 | Нейлоновый шланг (D49) | 1 |
| 49 | 4364564 | Шланг (D49) | 1 |
| 51 | 4275084 замена: 4364566 | Нейлоновый шланг (D51) | 1 |
| 51 | 4364566 | Шланг (D51) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
