Гидроцилиндр рукояти (для рабочий сосуд) — HITACHI EX1100

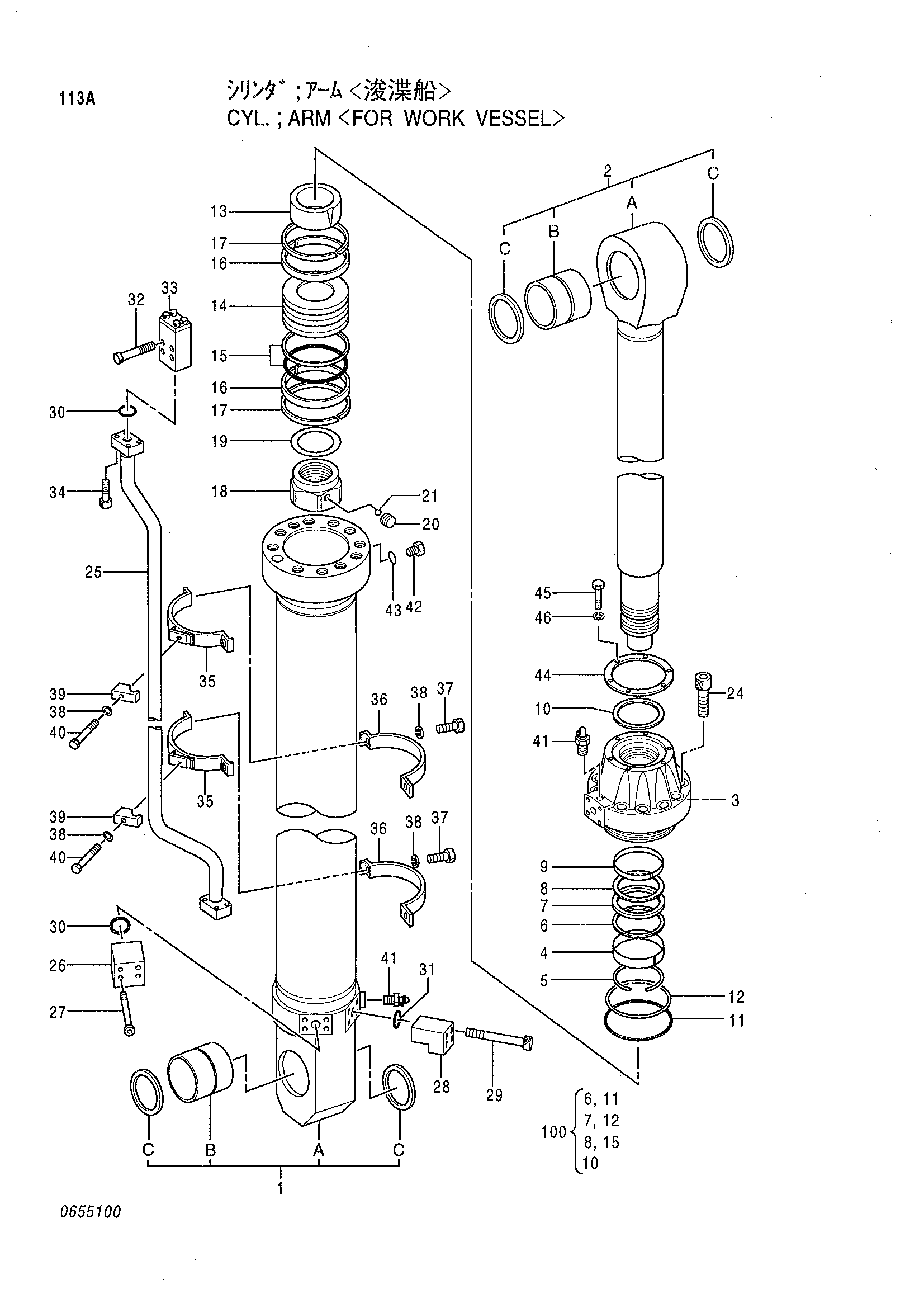

Заводская схема «Гидроцилиндр рукояти (для рабочий сосуд)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4347877 | Гидроцилиндр рукояти | 1 | |
| 1 | 4278057 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0400301 | Труба гидроцилиндра | 1 |
| 1B | 0400302 | Втулка пальца | 1 |
| 1C | 0400303 | Грязесъёмное кольцо | 2 |
| 2 | 4310454 | Шток поршня в сборе | 1 |
| 2A | 0421901 | Шток поршня | 1 |
| 2B | 0400302 | Втулка пальца | 1 |
| 2C | 0400303 | Грязесъёмное кольцо | 2 |
| 3 | 0421902 | Головка гидроцилиндра | 1 |
| 4 | 0400306 | Втулка | 1 |
| 5 | 0161002 | Стопорное кольцо | 1 |
| 6 | 0336405 | Кольцо: уплотнение | 1 |
| 7 | 0336406 | U-образная манжета | 1 |
| 8 | 0336407 | Опорное кольцо | 1 |
| 9 | 0400307 | Кольцо | 1 |
| 10 | 0336408 | Грязесъёмное кольцо | 1 |
| 11 | 4140492 | Уплотнительное кольцо | 1 |
| 12 | 0400308 | Опорное кольцо | 1 |
| 13 | 0400309 | Амортизирующий подшипник | 1 |
| 14 | 0400310 | Поршень | 1 |
| 15 | 0400311 | Кольцо уплотнение в сборе | 1 |
| 16 | 0400312 | Кольцо | 2 |
| 17 | 0400313 | Кольцо | 2 |
| 18 | 0400314 | Гайка | 1 |
| 19 | 0400315 | Регулировочная шайба | 1 |
| 20 | 0400215 | Установочный винт | 1 |
| 21 | 0400216 | Стальной шарик | 1 |
| 24 | 0257511 | Болт с внутренним шестигранником | 11 |
| 25 | 0400316 | Трубка | 1 |
| 26 | 0400317 | Соединение | 1 |
| 27 | 0400318 | Болт с внутренним шестигранником | 4 |
| 28 | 0400319 | Соединение | 1 |
| 29 | 0400320 | Болт с внутренним шестигранником | 4 |
| 30 | 4069900 | Уплотнительное кольцо | 3 |
| 31 | 955612 | Уплотнительное кольцо | 1 |
| 32 | M341600 | Болт с внутренним шестигранником | 4 |
| 33 | 0400321 | Клапан словретур | 1 |
| 34 | 4104495 | Болт с внутренним шестигранником | 4 |
| 35 | 0400322 | Лента | 2 |
| 36 | 0400323 | Лента | 2 |
| 37 | 0317805 | Болт | 4 |
| 38 | A590914 | Пружинная шайба | 6 |
| 39 | 0379917 | Хомут трубки | 2 |
| 40 | 0379918 | Болт | 2 |
| 41 | 0237418 | Бреедер воздушный | 2 |
| 42 | 0242508 | Пробка | 1 |
| 43 | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 0655101 | Пластина | 1 |
| 45 | 0360703 | Болт | 6 |
| 46 | 0360704 | Пружинная шайба | 6 |
| 100 | 4278396 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
