Трансмиссия (поворот) — HITACHI EX1100

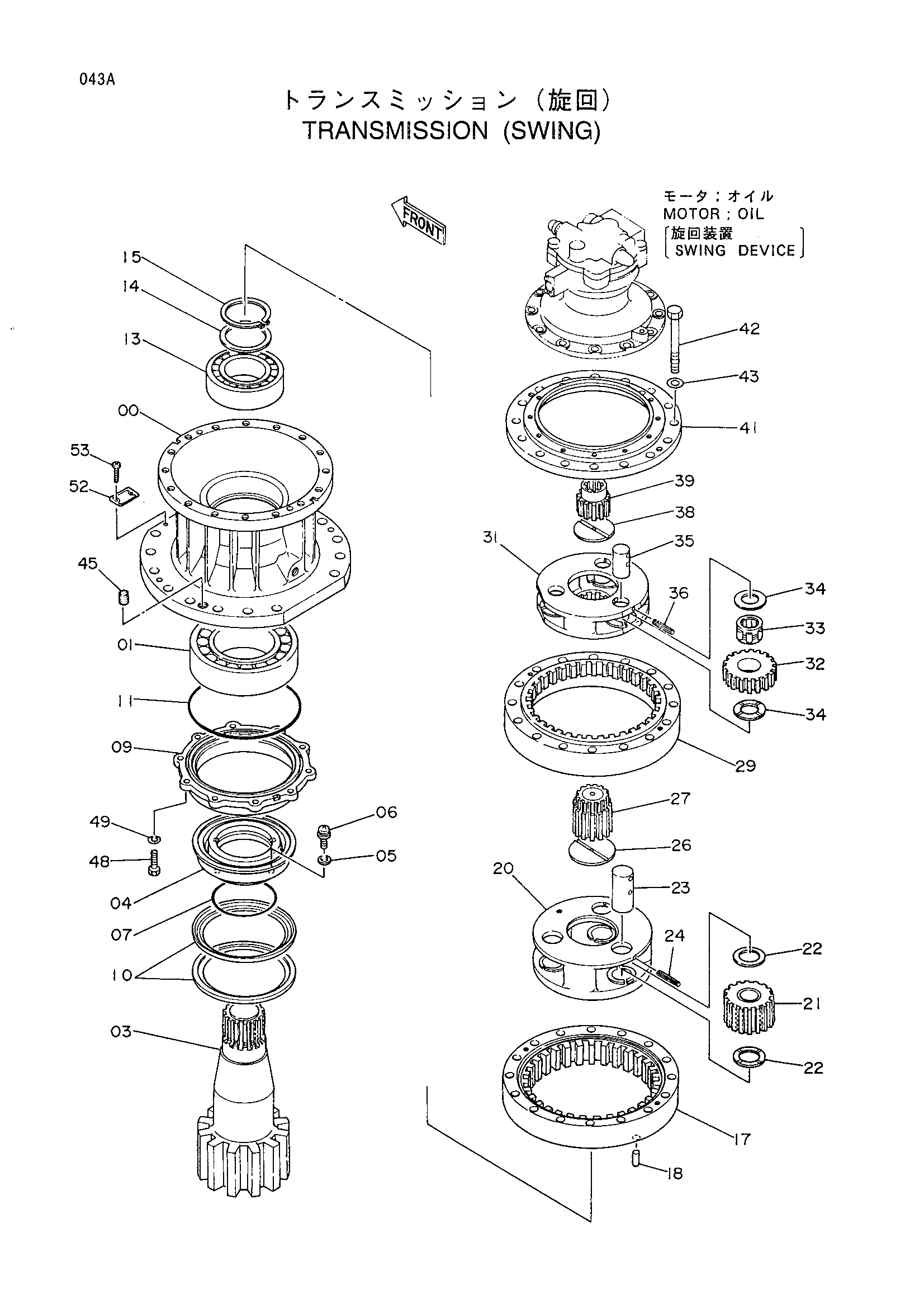

Заводская схема «Трансмиссия (поворот)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9099991 замена: 9124725	Трансмиссия (поворот)(для узел в сборе of mac	2
	9105235 замена: 9151156	Трансмиссия (поворот)(для транспортировка)	2
	9124725	Трансмиссия (поворот)(для узел в сборе of mac	2
	9151156	Трансмиссия (поворот)(для транспортировка)	2
00	1015929	Корпус	1
01	4239711	Подшипник. спх.рол.	1
03	1013511	Вал проп.	1
04	2027637	Втулка	1
05	4204644	Магнит	4
06	4204645	Винт	4
07	A810180	Уплотнительное кольцо	1
09	2027641	Крышка	1
10	4239861	Масляное уплотнение	2
11	4178017	Уплотнительное кольцо	1
13	4022562 замена: 4363408	Подшипник. ROL.(трансмиссия<передний>)	1
13	4022562 замена: 4363408	Подшипник. ROL.(трансмиссия<задний>)	1
13	4363408	Подшипник. спх.рол.(трансмиссия<передний>)	1
13	4363408	Подшипник. спх.рол.(трансмиссия<задний>)	1
14	4239869	Проставка	1
15	4511549	Стопорное кольцо	1
17	2027643	Шестерня интернал	1
18	J401640	Установочный штифт	2
20	2027638	Водило	1
21	9732300	Планетарная шестерня	3
22	4239868	Упорная пластина	6
23	4287967	Палец	3
24	4239704	Пружинный штифт	3
26	4239866	Упорная пластина	1
27	3045715	Солнечная шестерня	1
29	2027639	Шестерня интернал	1
31	2027640	Водило	1
32	3045716	Планетарная шестерня	3
33	4239710	Игольчатый подшипник	3
34	4239867	Упорная пластина	6
35	4239864	Палец	3
36	4239705	Пружинный штифт	3
38	4194454	Упорная пластина	1
39	3045717	Солнечная шестерня	1
41	2027642	Крышка	1
42	J912218	Болт	16
43	4089822	Шайба	16
45	425175	Пробка	2
48	J901650	Болт	10
49	A590916	Пружинная шайба	10
52	3053093	Информационная табличка	1
53	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
