Крышка (кондиционер) — HITACHI EX1100

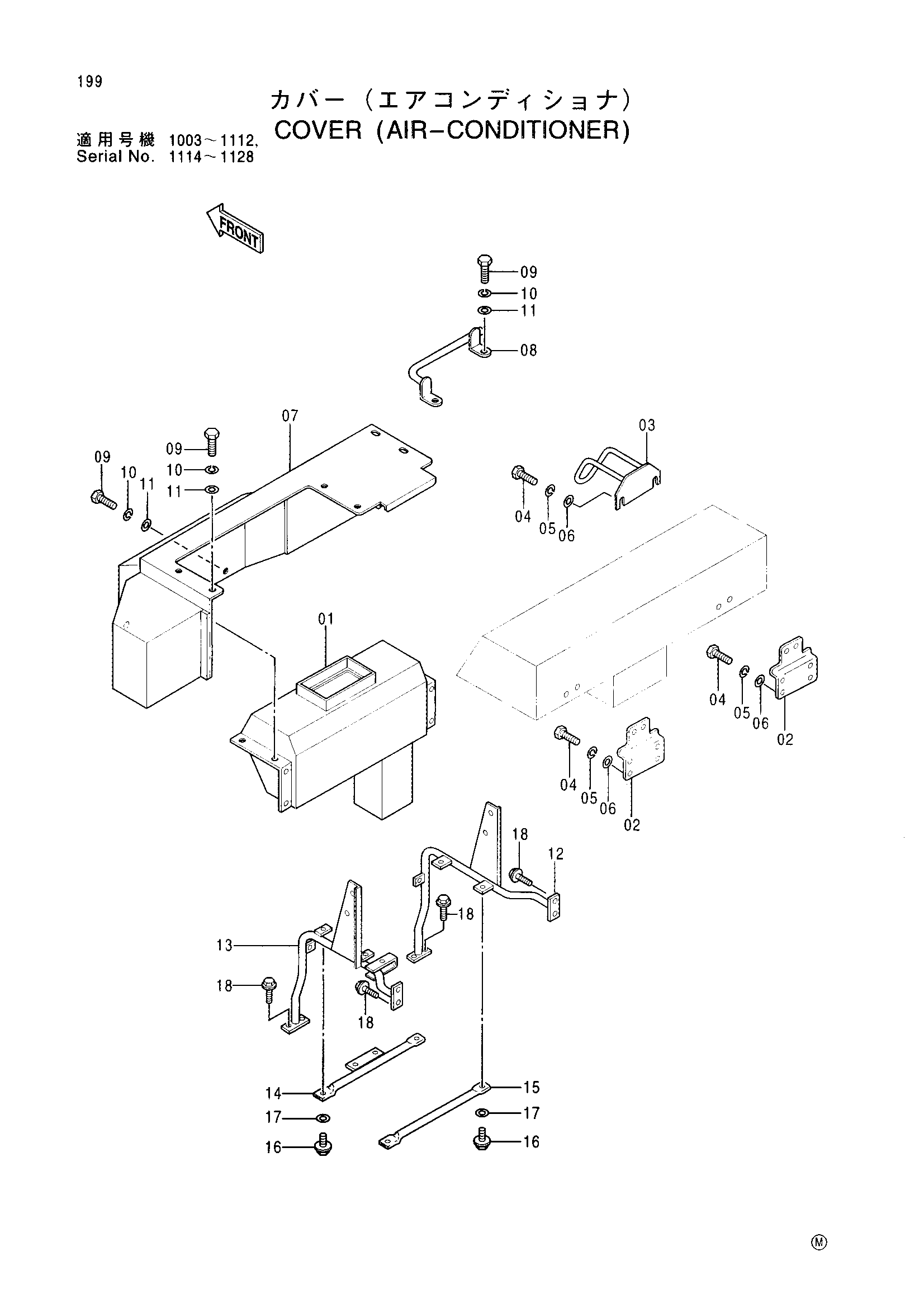

Заводская схема «Крышка (кондиционер)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6010075 | Воздуховод | 1 |
| 02 | 4247143 | Кронштейн | 2 |
| 03 | 8045915 | Ограничитель | 1 |
| 04 | J900816 | Болт | 10 |
| 05 | A590908 | Пружинная шайба | 10 |
| 06 | A590108 | Плоская шайба | 10 |
| 07 | 6011076 | Крышка | 1 |
| 08 | 8048299 | Штанга | 1 |
| 09 | J870614 | Болт | 8 |
| 10 | J251006 | Пружинная шайба | 8 |
| 11 | J250006 | Плоская шайба | 8 |
| 12 | 8055388 | Сапорт | 1 |
| 13 | 8055389 | Сапорт | 1 |
| 14 | 8055390 | Трубка | 1 |
| 15 | 4307029 | Трубка | 1 |
| 16 | J011016 | Болт с шайбой | 4 |
| 17 | A590110 | Плоская шайба | 4 |
| 18 | J010820 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
