Погрузчик ковш 3.8 — HITACHI EX1100

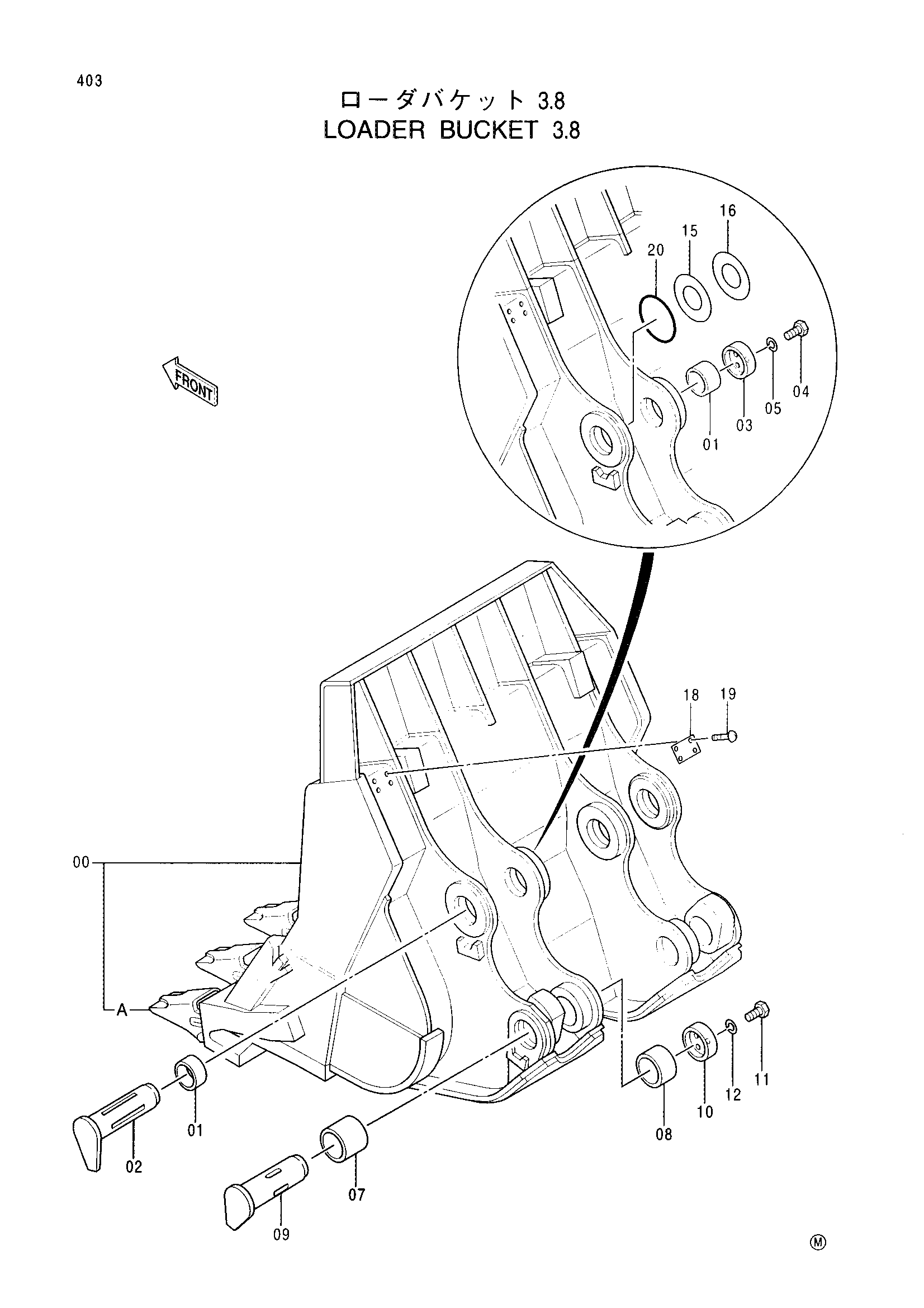

Заводская схема «Погрузчик ковш 3.8» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004551 | Ковш погрузчик | 1 |
| 00A | 4345349 | LIP | 1 |
| 01 | 4244841 | Втулка | 4 |
| 02 | 8045356 | Палец | 2 |
| 03 | 3046963 | Ограничитель | 2 |
| 04 | J931645 | Болт | 6 |
| 05 | A590916 | Пружинная шайба | 6 |
| 07 | 4346792 | Втулка | 2 |
| 08 | 4346793 | Втулка | 2 |
| 09 | 8062061 | Палец | 2 |
| 10 | 4346896 | Ограничитель | 2 |
| 11 | J932050 | Болт | 6 |
| 12 | A590920 | Пружинная шайба | 6 |
| 15 | 4245637 | Регулировочная шайба | 2 |
| 16 | 4245638 | Регулировочная шайба | 2 |
| 18 | 4209534 | Информационная табличка | 1 |
| 19 | M492564 | Приводной винт | 4 |
| 20 | 4136522 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
