Поршневой насос (2/3) — HITACHI EX1100

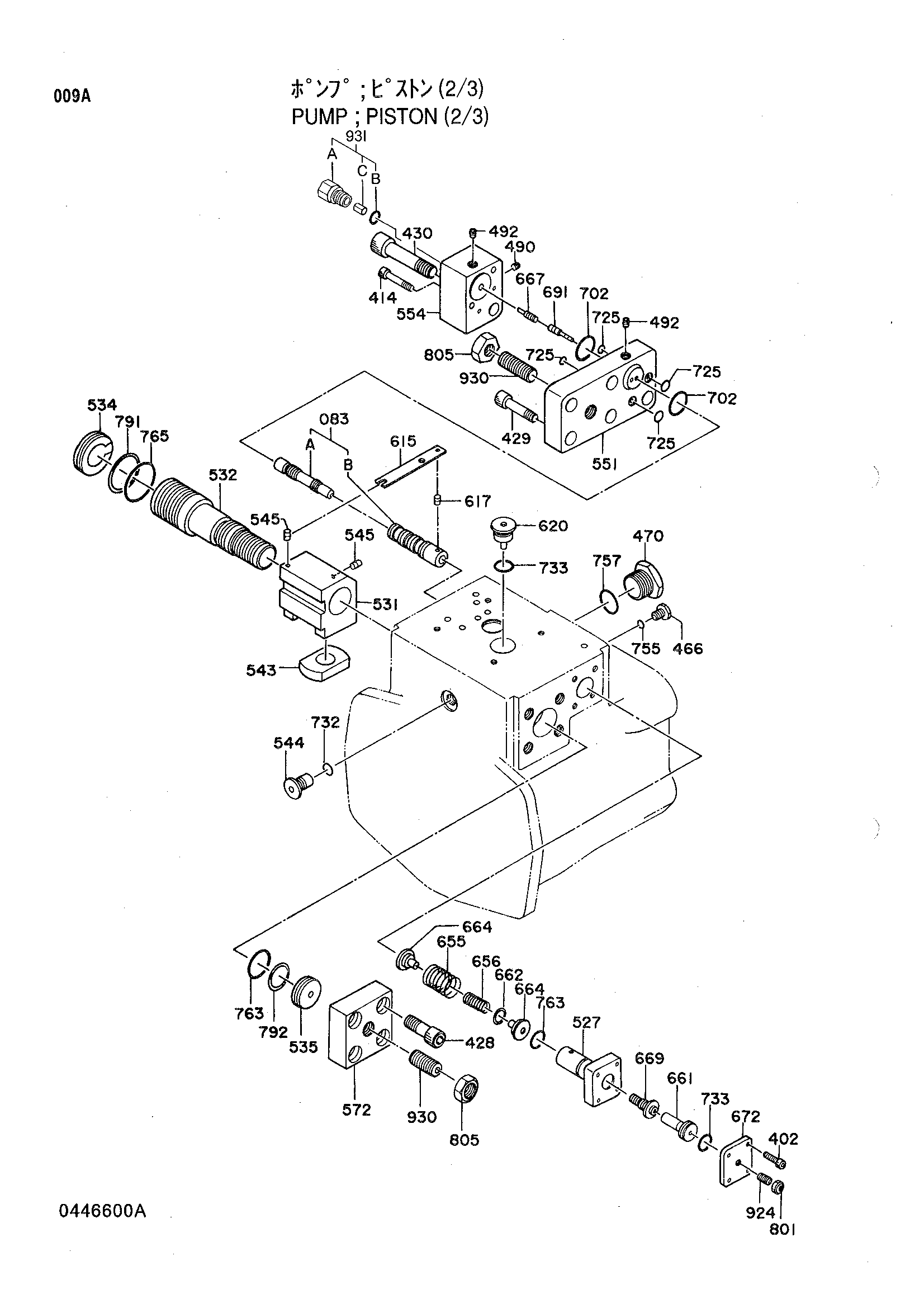

Заводская схема «Поршневой насос (2/3)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289655 | Поршневой насос (2/3) | 1 | |
| 083 | 0339805 | Золотник в сборе | 1 |
| 402 | M340625 | Болт с внутренним шестигранником | 4 |
| 414 | 0238211 | Болт с внутренним шестигранником | 2 |
| 428 | 0195126 | Болт с внутренним шестигранником | 4 |
| 429 | 0237814 | Болт с внутренним шестигранником | 4 |
| 430 | 0384301 | Болт с внутренним шестигранником | 1 |
| 466 | 0236014 | Пробка | 1 |
| 470 | 0384302 | Пробка | 1 |
| 490 | 0263019 | Пробка | 13 |
| 492 | 94-2010 | Пробка | 2 |
| 527 | 0339823 | Корпус | 1 |
| 531 | 0339824 | Рычаг | 1 |
| 532 | 0339825 | Поршень | 1 |
| 534 | 0339826 | Ограничитель | 1 |
| 535 | 0339827 | Ограничитель | 1 |
| 543 | 0339828 | Кольцо | 1 |
| 544 | 0339829 | Болт | 1 |
| 545 | 0218834 | Палец 6.5 | 2 |
| 551 | 0384303 | Корпус | 1 |
| 554 | 0384304 | Крышка | 1 |
| 572 | 0339831 | Крышка | 1 |
| 615 | 0339832 | Рычаг | 1 |
| 617 | 0218839 | Палец 5.5 | 1 |
| 620 | 0339833 | Палец | 1 |
| 655 | 0446601 | Пружина | 1 |
| 656 | 0384306 | Пружина | 1 |
| 661 | 0339836 | Шток | 1 |
| 662 | 0218847 | Линер | 1 |
| 664 | 0339837 | Седло пружины | 2 |
| 667 | 0384309 | Поршень | 1 |
| 669 | 0339838 | Поршень | 1 |
| 672 | 0339839 | Крышка | 1 |
| 691 | 0384310 | Поршень | 1 |
| 702 | 4366544 | Уплотнительное кольцо | 2 |
| 725 | 4366519 | Уплотнительное кольцо | 4 |
| 732 | 4365826 | Уплотнительное кольцо | 1 |
| 733 | 4355080 | Уплотнительное кольцо | 2 |
| 755 | 4297379 | Уплотнительное кольцо | 1 |
| 757 | 4366528 | Уплотнительное кольцо | 1 |
| 763 | 4366556 | Уплотнительное кольцо | 2 |
| 765 | 4292387 | Уплотнительное кольцо | 1 |
| 791 | 0339844 | Кольцо | 1 |
| 792 | 0339845 | Кольцо | 1 |
| 801 | 0100095 | Гайка | 1 |
| 805 | 0116502 | Гайка | 2 |
| 924 | 0218852 | Винт | 1 |
| 930 | 0339847 | Винт | 2 |
| 931 | 4384323 | Адаптер | 1 |
| 931B | 4153091 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
