Енгинг рычаг управления (2) — HITACHI EX1100

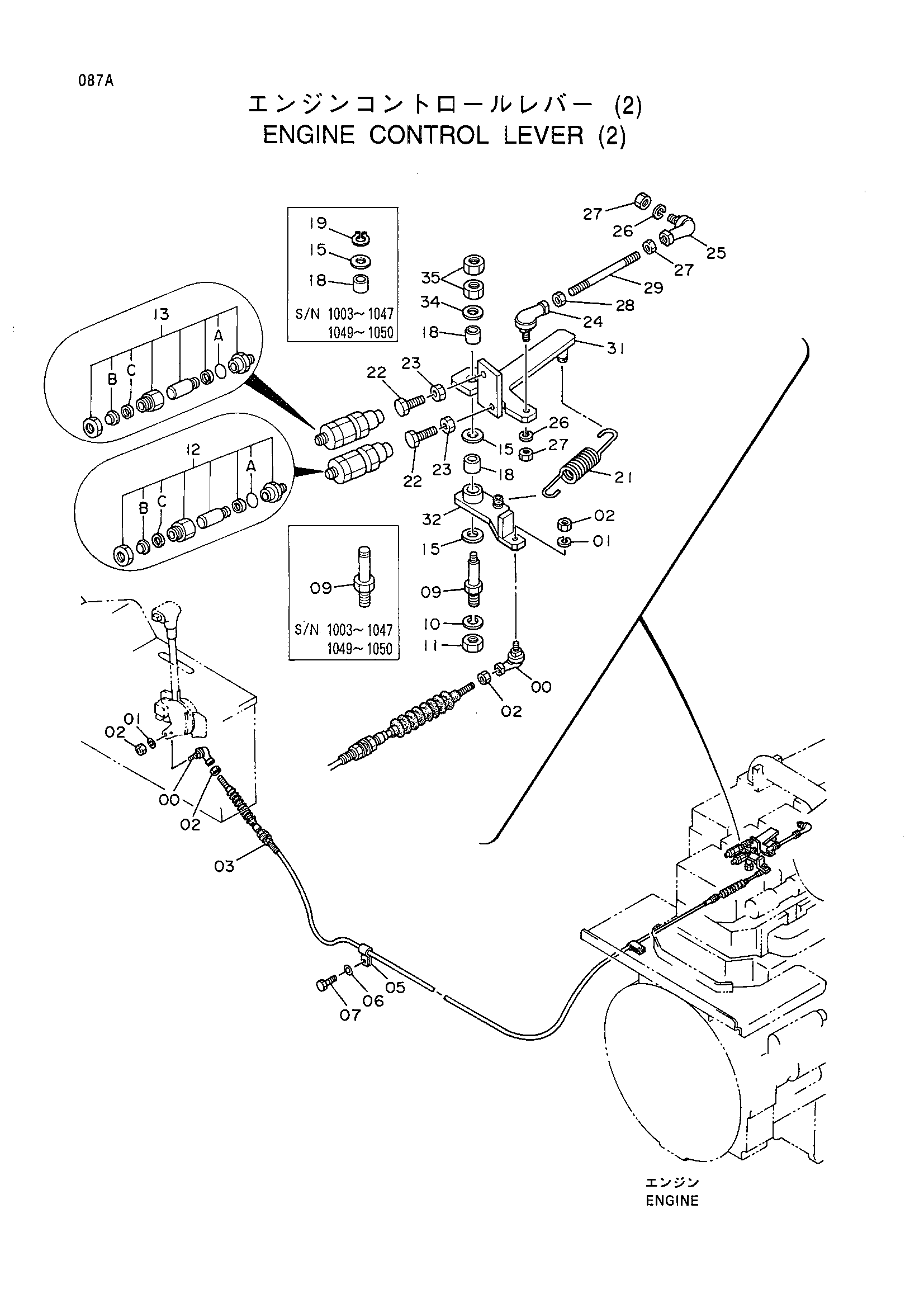

Заводская схема «Енгинг рычаг управления (2)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4056016 | Шарнир | 2 |
| 01 | A590905 | Пружинная шайба | 2 |
| 02 | M500504 | Гайка | 4 |
| 03 | 4194572 | Трос управления | 1 |
| 03 | 4240556 замена: 4194572 | Трос управления | 1 |
| 05 | 4190276 | Зажим | 6 |
| 06 | A590910 | Пружинная шайба | 6 |
| 07 | J901018 | Болт | 6 |
| 09 | 4247894 | Палец | 1 |
| 09 | 4247894 | Палец | 1 |
| 09 | 4314241 | Палец | 1 |
| 09 | 4314241 | Палец | 1 |
| 10 | A590914 | Пружинная шайба | 1 |
| 11 | J950014 | Гайка | 1 |
| 12 | 4187914 | Гидроцилиндр | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 12B | 4310968 | Грязесъёмное кольцо | 1 |
| 12C | 4310969 | Уплотнение | 1 |
| 13 | 4248765 | Гидроцилиндр | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 13B | 4310968 | Грязесъёмное кольцо | 1 |
| 13C | 4310969 | Уплотнение | 1 |
| 15 | A590114 | Плоская шайба | 2 |
| 15 | A590114 | Плоская шайба | 2 |
| 15 | A590114 | Плоская шайба | 3 |
| 15 | A590114 | Плоская шайба | 3 |
| 18 | 4173387 | Втулка | 2 |
| 19 | 991337 | Стопорное кольцо | 1 |
| 19 | 991337 | Стопорное кольцо | 1 |
| 21 | 4188375 | Пружина растяжения | 1 |
| 21 | 4224529 замена: 4188375 | Пружина растяжения | 1 |
| 22 | 4188376 | Механизм натяжения | 2 |
| 23 | 4122395 | Гайка | 2 |
| 24 | 4056018 | Шарнир | 1 |
| 25 | 4140064 | Шарнир | 1 |
| 26 | A590908 | Пружинная шайба | 2 |
| 27 | M500807 | Гайка | 3 |
| 28 | M580008 | Гайка (левый) | 1 |
| 29 | 4247895 | Шток | 1 |
| 31 | 7023239 | Рычаг | 1 |
| 32 | 8048572 | Рычаг | 1 |
| 34 | A590110 | Плоская шайба | 1 |
| 34 | A590110 | Плоская шайба | 1 |
| 35 | J950010 | Гайка | 2 |
| 35 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
