Рычаг управления (3) — HITACHI EX1100

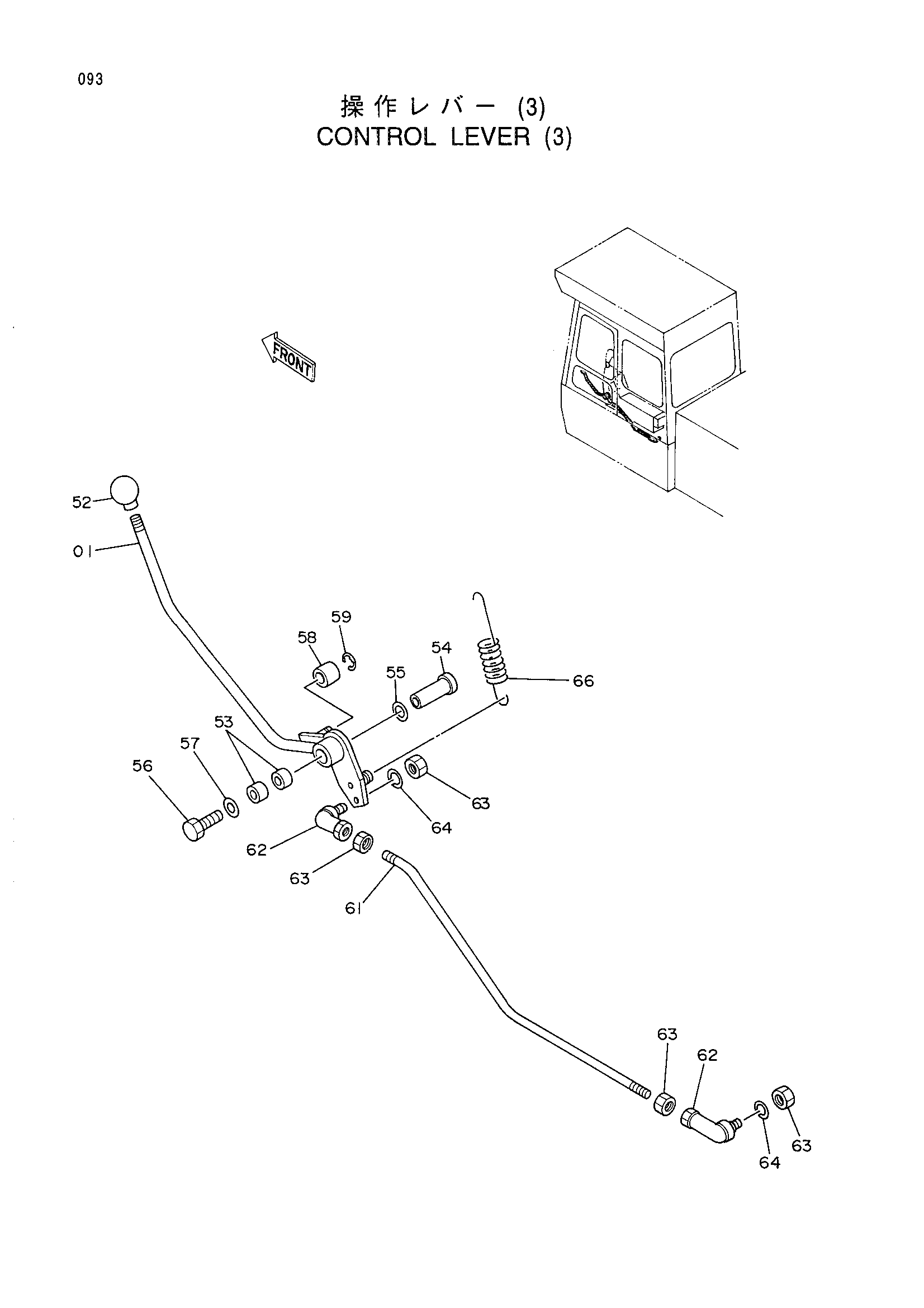

Заводская схема «Рычаг управления (3)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8038105 | Рычаг | 1 |
| 52 | 4143169 | Рукоятка | 1 |
| 53 | 4063694 | Брг.неедел | 2 |
| 54 | 4191973 | Палец | 1 |
| 55 | A590116 | Плоская шайба | 1 |
| 56 | J901014 | Болт | 1 |
| 57 | A590110 | Плоская шайба | 1 |
| 58 | 4203482 | Резиновая подушка | 1 |
| 59 | 4200809 | Стопорное кольцо | 1 |
| 61 | 4203707 | Шток | 1 |
| 62 | 4056018 | Шарнир | 2 |
| 63 | M500807 | Гайка | 4 |
| 64 | A590908 | Пружинная шайба | 2 |
| 66 | 4189184 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
