Трансмиссия радиатор (насос) — HITACHI EX1100

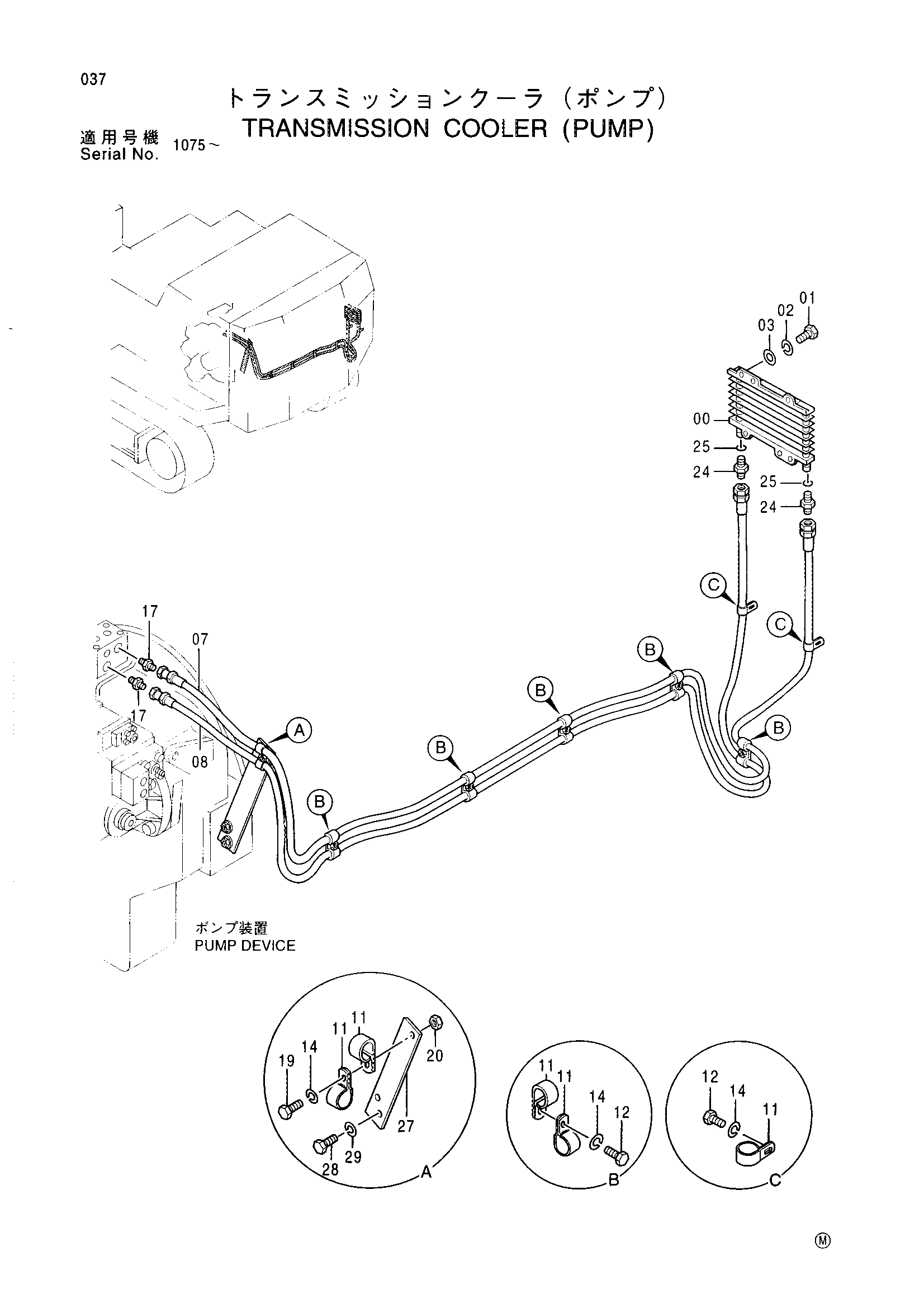

Заводская схема «Трансмиссия радиатор (насос)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4322121 | Масляный радиатор | 1 |
| 01 | J900614 | Болт | 6 |
| 02 | A590906 | Пружинная шайба | 6 |
| 03 | A590106 | Плоская шайба | 6 |
| 07 | 4323337 | Шланг | 1 |
| 08 | 4323338 | Шланг | 1 |
| 11 | 4192035 | Зажим | 14 |
| 12 | J901020 | Болт | 7 |
| 14 | A590910 | Пружинная шайба | 8 |
| 17 | 94-1304 | Адаптер | 2 |
| 19 | J901025 | Болт | 1 |
| 20 | J950010 | Гайка | 1 |
| 24 | 4321964 | Адаптер | 2 |
| 25 | 4509180 | Уплотнительное кольцо | 2 |
| 27 | 4335504 | Кронштейн | 1 |
| 28 | J901635 | Болт | 2 |
| 29 | A590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
