Блок (кондиционер: основной) — HITACHI EX1100

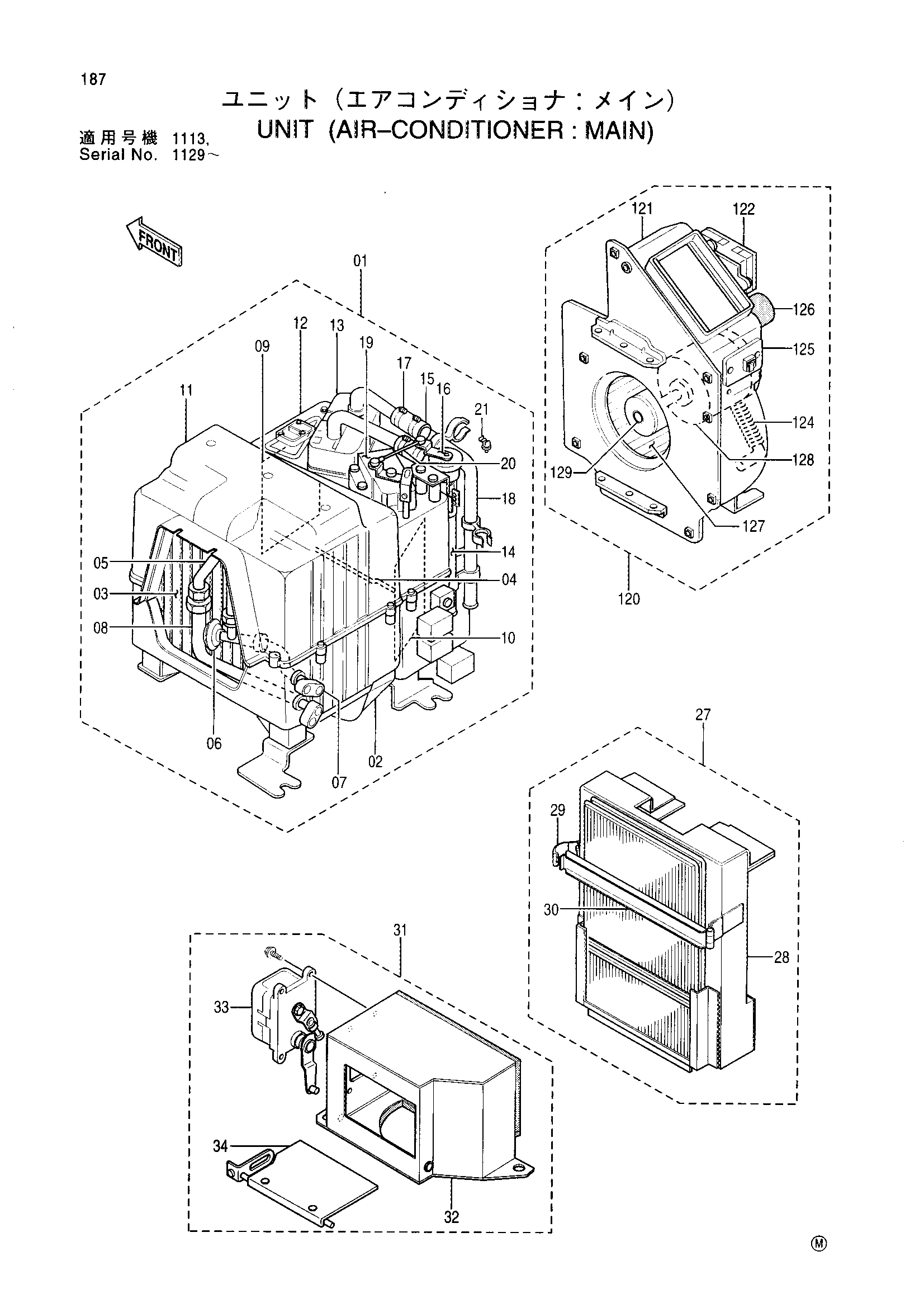

Заводская схема «Блок (кондиционер: основной)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4353894 | Блок | 1 | |
| 01 | 4358227 | Блок | 1 |
| 02 | 4358230 | Корпус | 1 |
| 03 | 4353903 | Радиатор | 1 |
| 04 | 4359190 | Термостат | 1 |
| 05 | 4359191 | Клапан | 1 |
| 06 | 4359192 | Клапан | 1 |
| 07 | 4353907 | Трубка | 1 |
| 08 | 4359193 | Трубка | 1 |
| 09 | 4353900 | Дверь | 1 |
| 10 | 4353901 | Дверь | 1 |
| 11 | 4358259 | Корпус | 1 |
| 12 | 4358260 | Корпус | 4 |
| 13 | 4358261 | Радиатор | 1 |
| 14 | 4353902 | Трубка | 1 |
| 15 | 4358252 | Шланг | 3 |
| 16 | 4353904 | Клапан | 1 |
| 17 | 4359194 | Хомут | 4 |
| 18 | 4359195 | Трубка | 1 |
| 19 | 4359196 | Гидромотор | 1 |
| 20 | 4374703 | Вал | 1 |
| 21 | 4362310 | Хомут | 1 |
| 27 | 4358229 | Блок | 1 |
| 29 | 4358253 | Хомут | 1 |
| 30 | 4358254 | Крышка | 1 |
| 31 | 4353895 | Короб | 1 |
| 33 | 4353898 | Гидромотор | 1 |
| 34 | 4353899 | Крышка | 1 |
| 120 | 4358228 | Гидромотор | 1 |
| 122 | 4358248 | Гидромотор | 1 |
| 124 | 4358250 | Трубка | 1 |
| 125 | 4358251 | Резистор | 1 |
| 126 | 4344546 | Колпачок | 1 |
| 127 | 4375977 | Вентилятор | 1 |
| 128 | 4378703 | Мотер | 1 |
| 129 | 4378702 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
