Топливный бак — HITACHI EX1100

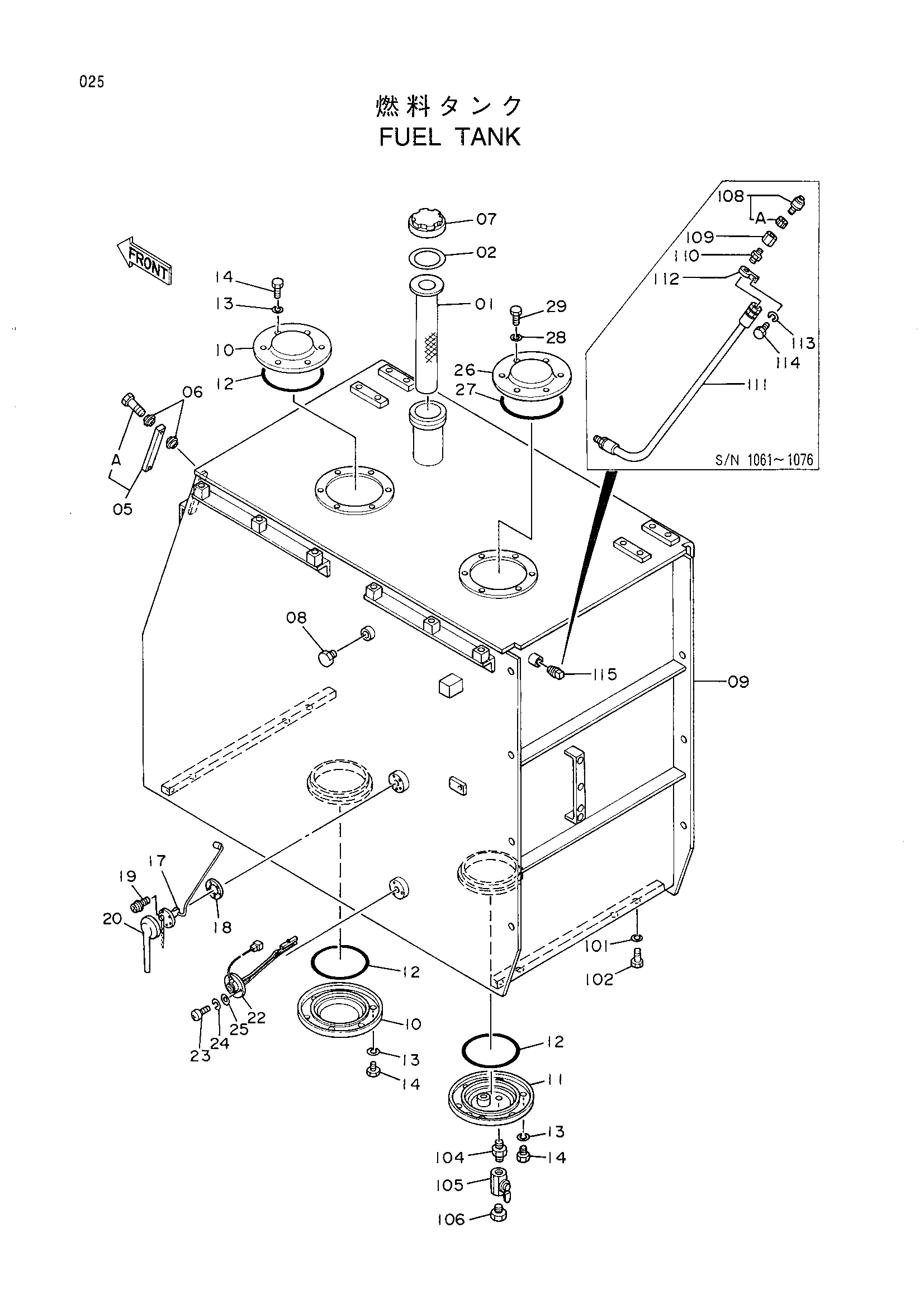

Заводская схема «Топливный бак» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4188368 | Сетчатый фильтр | 1 |
| 02 | 4031285 | Манжета резиновый | 1 |
| 05 | 8033923 | Указатель уровня | 1 |
| 05A | 4100967 | Болт | 2 |
| 06 | 449558 | Уплотнительная шайба | 4 |
| 07 | 3502384 | Колпачок | 1 |
| 08 | 4187322 | Пробка | 1 |
| 09 | 5003202 | Топливный бак | 1 |
| 10 | 8023981 | Крышка | 2 |
| 11 | 8041589 замена: 8062320 | Крышка | 1 |
| 11 | 8062320 | Крышка | 1 |
| 12 | A810160 | Уплотнительное кольцо | 3 |
| 13 | A590910 | Пружинная шайба | 18 |
| 14 | M111020 | Болт | 18 |
| 17 | 4201926 | Поплавок | 1 |
| 18 | 4504289 | Манжета | 1 |
| 19 | J450510 | Винт с шайбой | 5 |
| 20 | 4207240 | Колпачок | 1 |
| 22 | 4129941 | Выключатель уровень | 1 |
| 23 | M430513 | Винт | 3 |
| 24 | A590905 | Пружинная шайба | 3 |
| 25 | A590105 | Плоская шайба | 3 |
| 26 | 8023981 | Крышка | 1 |
| 27 | A810160 | Уплотнительное кольцо | 1 |
| 28 | A590910 | Пружинная шайба | 6 |
| 29 | M111020 | Болт | 6 |
| 101 | 4018545 | Шайба | 8 |
| 102 | J932050 | Болт | 8 |
| 104 | 94-1702 | Адаптер | 1 |
| 105 | 4209782 | Шаровой клапан | 1 |
| 106 | 447483 | Пробка | 1 |
| 108 | 4083754 | Сапун | 1 |
| 108A | 4211473 | Элемент | 1 |
| 109 | 94-0676 | Разъём S | 1 |
| 110 | 94-1302 | Адаптер | 1 |
| 111 | 4134225 | Шланг | 1 |
| 112 | 4190263 | Зажим | 1 |
| 113 | A590910 | Пружинная шайба | 1 |
| 114 | J901016 | Болт | 1 |
| 115 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
