Высокая кабина деталь (3) — HITACHI EX1100

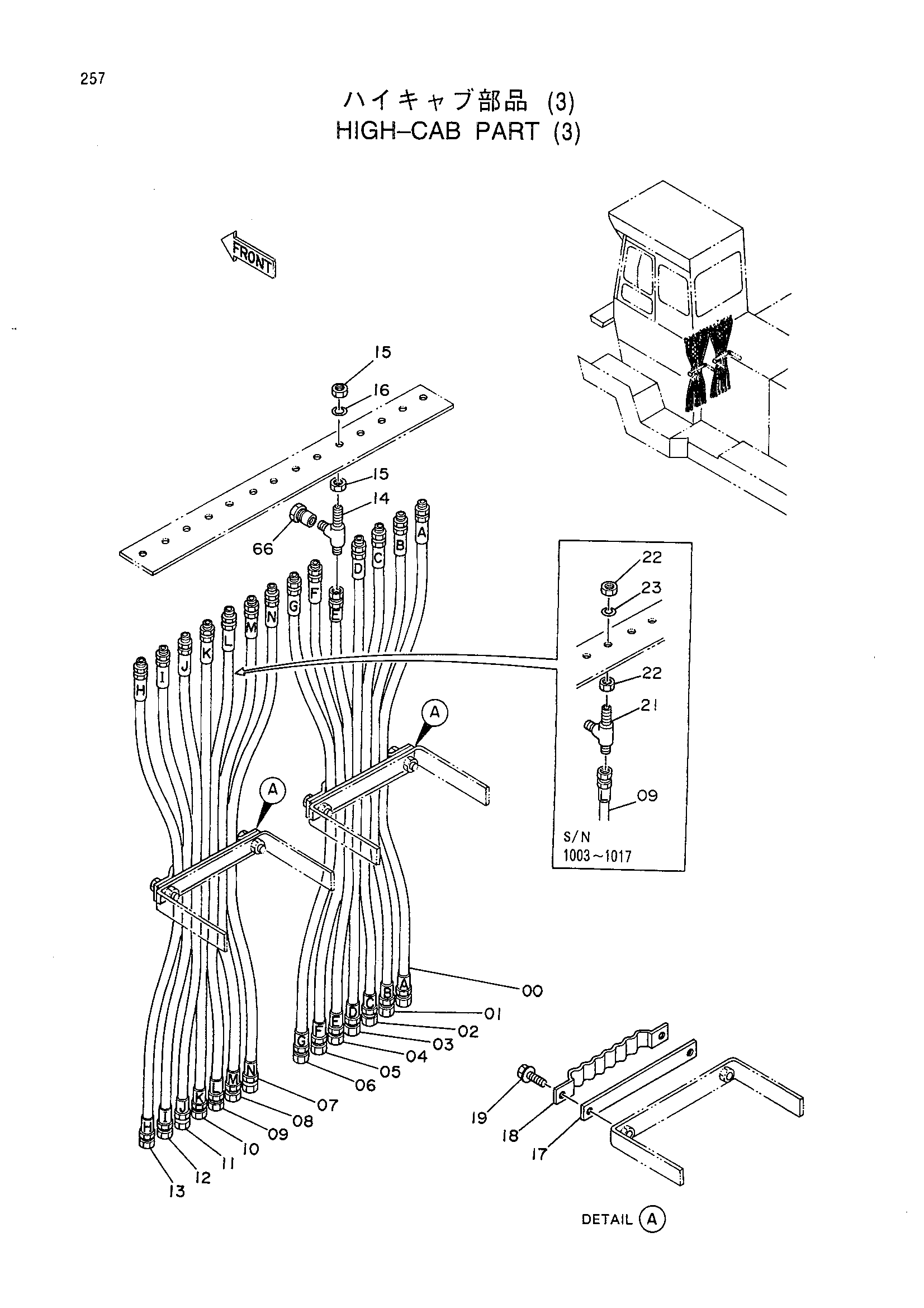

Заводская схема «Высокая кабина деталь (3)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4244571 замена: 4364711 | Нейлоновый шланг (A) | 1 |
| 00 | 4364711 | Шланг (A) | 1 |
| 01 | 4244572 замена: 4364712 | Нейлоновый шланг (B) | 1 |
| 01 | 4364712 | Шланг (B) | 1 |
| 02 | 4275211 замена: 4364713 | Нейлоновый шланг (C) | 1 |
| 02 | 4364713 | Шланг (C) | 1 |
| 03 | 4275210 замена: 4364714 | Нейлоновый шланг (D) | 1 |
| 03 | 4364714 | Шланг (D) | 1 |
| 04 | 4244575 замена: 4364715 | Нейлоновый шланг (E) | 1 |
| 04 | 4364715 | Шланг (E) | 1 |
| 05 | 4244576 замена: 4364716 | Нейлоновый шланг (F) | 1 |
| 05 | 4364716 | Шланг (F) | 1 |
| 06 | 4244577 замена: 4364717 | Нейлоновый шланг (G) | 1 |
| 06 | 4364717 | Шланг (G) | 1 |
| 07 | 4244578 замена: 4364718 | Нейлоновый шланг (N) | 1 |
| 07 | 4364718 | Шланг (N) | 1 |
| 08 | 4244579 замена: 4364719 | Нейлоновый шланг (M) | 1 |
| 08 | 4364719 | Шланг (M) | 1 |
| 09 | 4244580 | Нейлоновый шланг (левый) | 1 |
| 09 | 4286351 замена: 4364722 | Нейлоновый шланг (левый) | 1 |
| 09 | 4364722 | Шланг (левый) | 1 |
| 10 | 4275213 замена: 4364720 | Нейлоновый шланг (K) | 1 |
| 10 | 4364720 | Шланг (K) | 1 |
| 11 | 4275212 замена: 4364721 | Нейлоновый шланг (J) | 1 |
| 11 | 4364721 | Шланг (J) | 1 |
| 12 | 4244583 замена: 4369288 | Нейлоновый шланг (I) | 1 |
| 12 | 4369288 | Шланг (I) | 1 |
| 13 | 4244584 замена: 4369289 | Нейлоновый шланг (H) | 1 |
| 13 | 4369289 | Шланг (H) | 1 |
| 14 | 4247260 | Тройник | 1 |
| 15 | 4202531 | Гайка | 2 |
| 16 | A590916 | Пружинная шайба | 1 |
| 17 | 9727637 | Пластина | 2 |
| 18 | 9727639 | Хомут шланга | 2 |
| 19 | J021035 | Болт с шайбой | 4 |
| 21 | 4247260 | Тройник | 1 |
| 22 | 4202531 | Гайка | 2 |
| 23 | A590916 | Пружинная шайба | 1 |
| 66 | 4223518 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
