Компрессор (кондиционер) — HITACHI EX1100

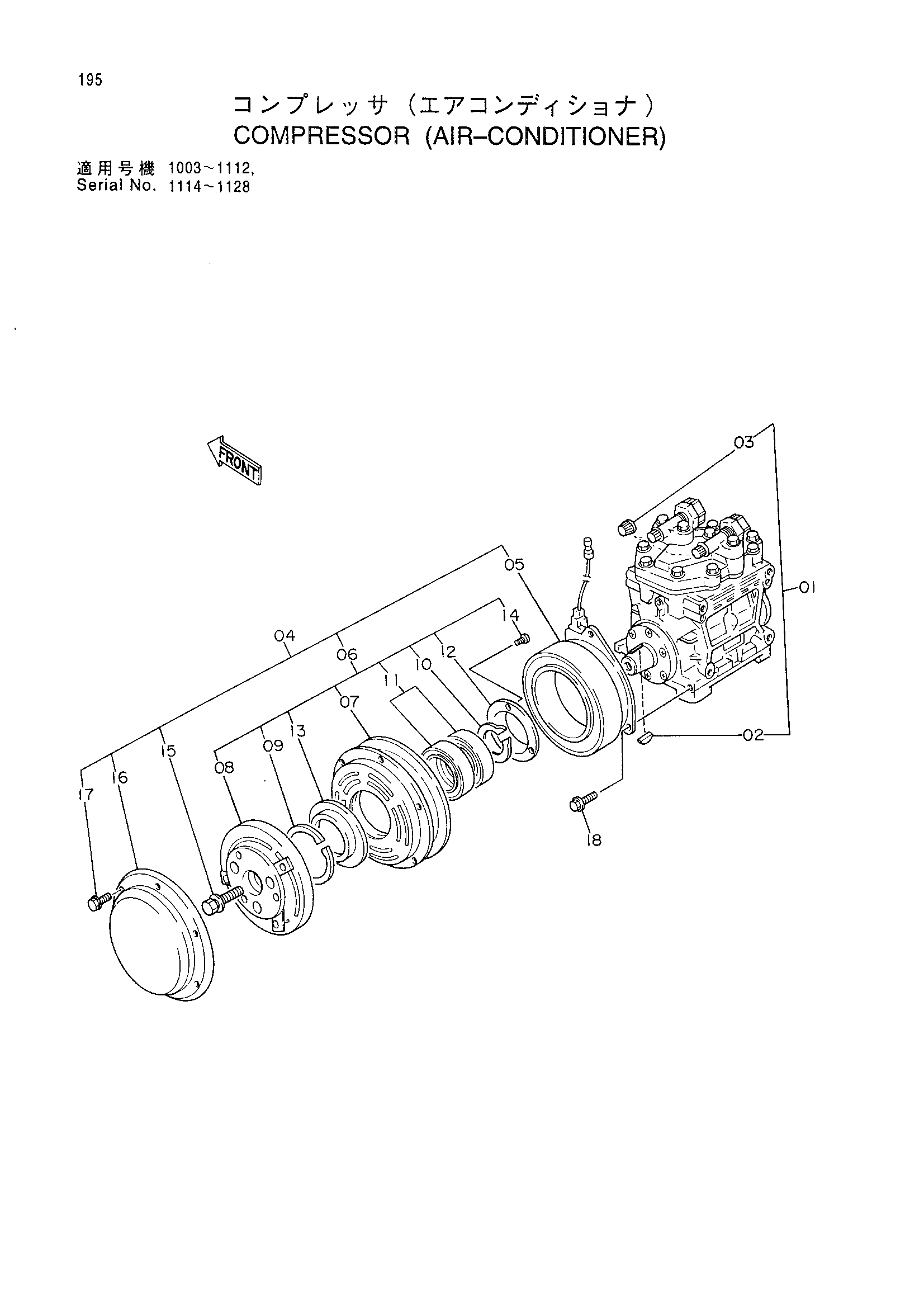

Заводская схема «Компрессор (кондиционер)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4234821 | Компрессор в сборе | 1 | |
| 01 | 4235967 | Компрессор | 1 |
| 02 | 4235968 | Шпонка воодруфф | 1 |
| 03 | 4235969 | Колпачок | 2 |
| 04 | 4235970 | Муфта магнетик | 1 |
| 05 | 4235971 | Статор | 1 |
| 06 | 4235972 | Ротор | 1 |
| 07 | 4235973 | Ротор | 1 |
| 08 | 4235974 | HUB | 1 |
| 09 | 4235975 | Стопорное кольцо | 1 |
| 10 | 4235976 | Стопорное кольцо | 1 |
| 11 | 4235977 | Шариковый подшипник | 2 |
| 12 | 4235978 | Крышка пыль | 1 |
| 13 | 4235979 | Кольцо | 1 |
| 14 | 4236457 | Винт с шайбой | 3 |
| 15 | 4236458 | Болт с шайбой | 1 |
| 16 | 4235980 | Крышка | 1 |
| 17 | 4236459 | Болт с шайбой | 6 |
| 18 | 4236460 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
