Крышка рама — HITACHI EX1100

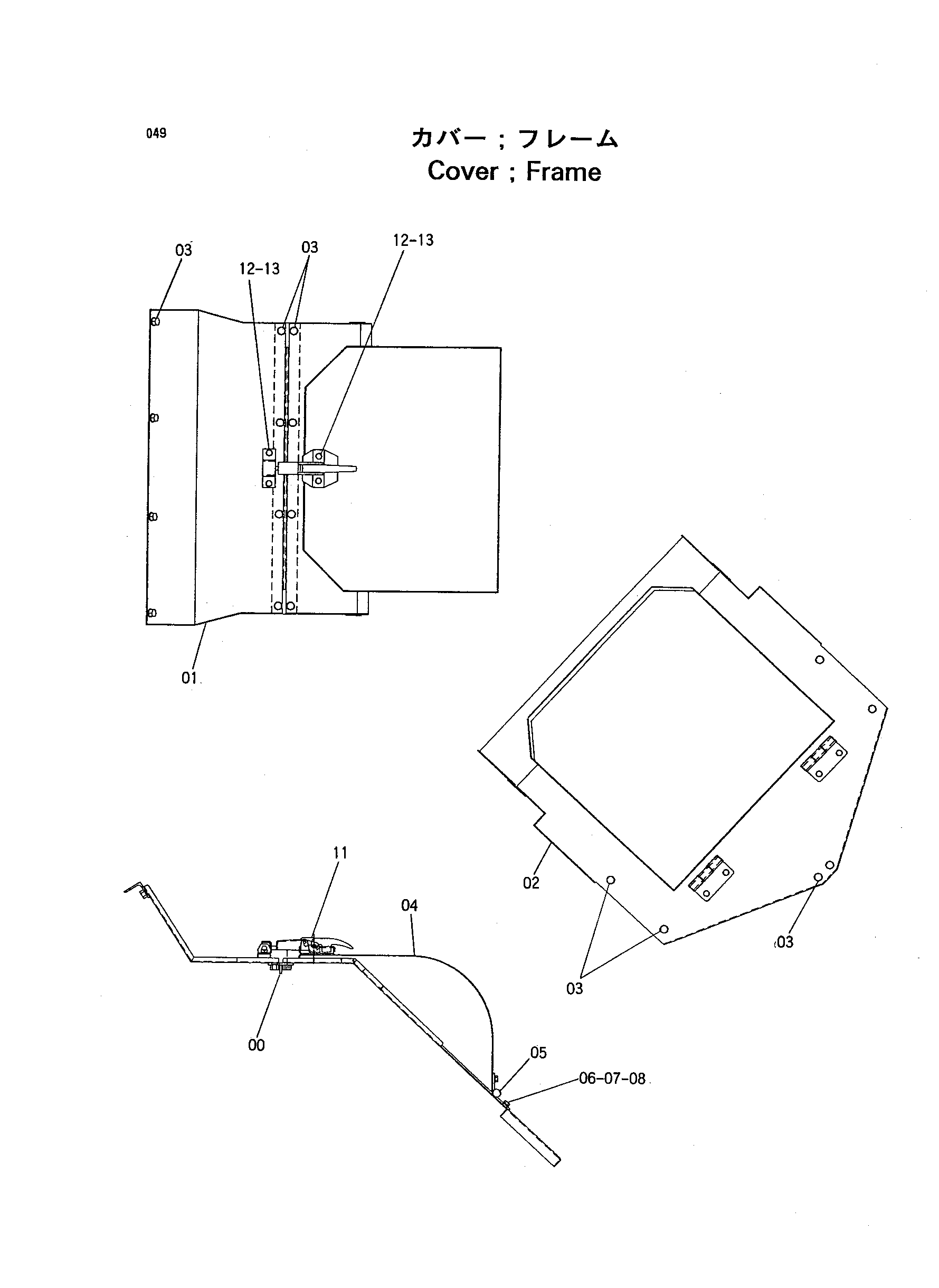

Заводская схема «Крышка рама» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9744399	Кронштейн	1
01	8062350	Крышка	1
02	7029972	Крышка	1
03	J021025	Болт с шайбой	18
04	8062346	Крышка	1
05	4349520	Петля	2
06	J901020	Болт	4
07	A590910	Пружинная шайба	4
08	J950010	Гайка	4
11	4231749	Защёлка	1
12	J900820	Болт	4
13	A590908	Пружинная шайба	4
14	A590108	Плоская шайба	4

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
