Радиатор — HITACHI EX1100

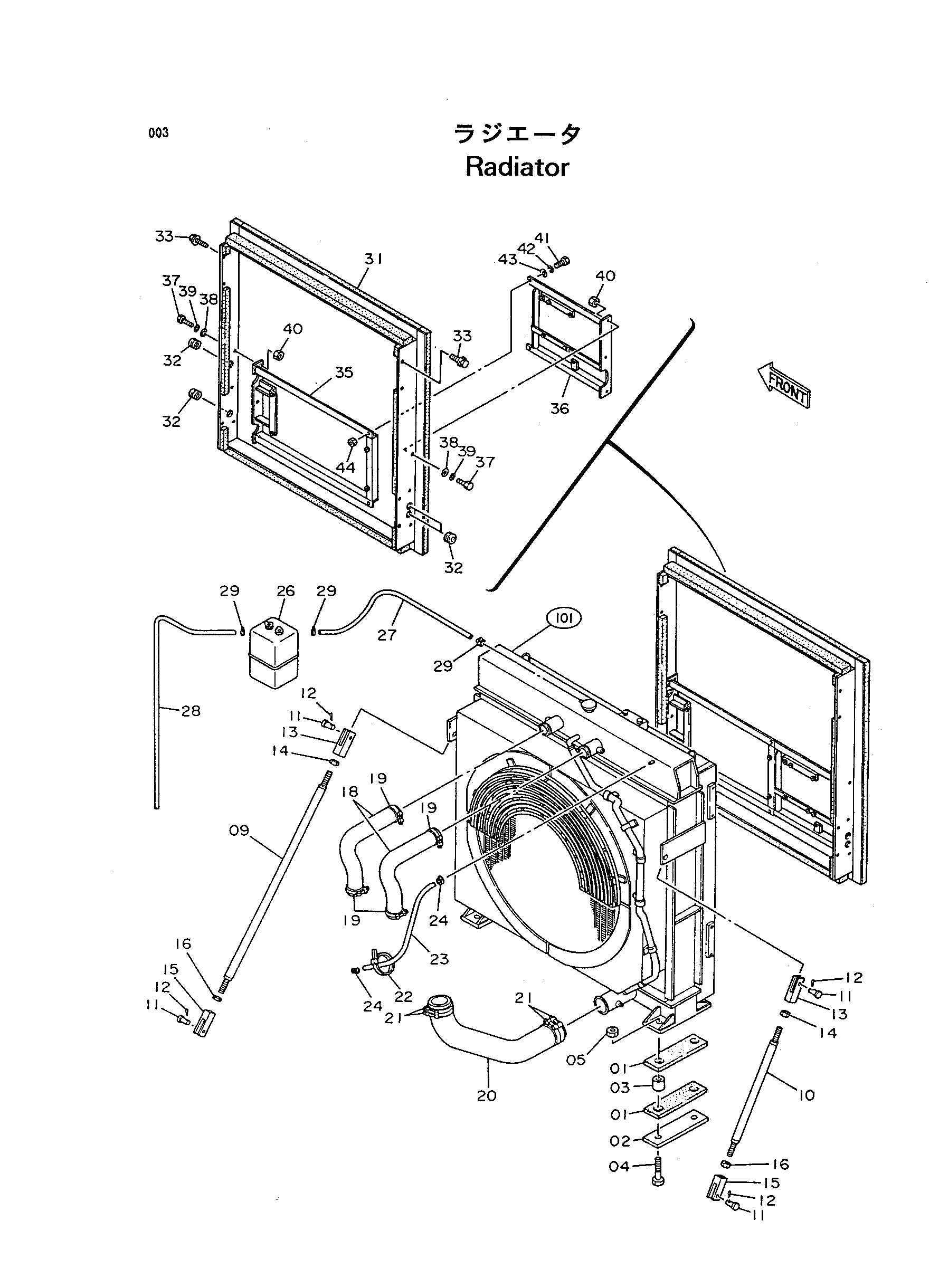

Заводская схема «Радиатор» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4085829	Пластина резиновый	4
02	4085831	Фиксатор	2
03	4244270	Проставка	4
04	J912706	Болт	4
05	M660027	U-образная гайка	4
09	8045236	Стойка	1
10	8045237	Стойка	1
11	4085833	Палец	4
12	A765036	Шплинт	4
13	3035095	Концевой вилка	2
14	J951024	Гайка	2
15	3035096	Концевой вилка	2
16	J956024	Гайка L	2
18	3046829	Резиновый шланг	2
19	4241322	Хомут шланга	4
20	3049896	Резиновый шланг	1
21	4263375	Хомут шланга	4
22	4051379	Хомут	2
23	4091183	Водяной шланг	1
24	4514700	Зажим шланг	2
26	4279854	Бак воды	1
27	4184392	Водяной шланг	1
28	4184258	Виниловый шланг	1
29	4508575	Хомут шланга	3
31	7021361	Крышка	1
32	94-2810	Резиновая втулка	4
33	J031020	Болт с шайбой	8
35	7024539	Кронштейн	1
36	7024540	Кронштейн	1
37	J901030	Болт	6
38	J217083	Шайба	12
39	A590910	Пружинная шайба	6
40	J950010	Гайка	6
41	J901225	Болт	2
42	A590912	Пружинная шайба	2
43	4086891	Шайба	4
44	J950012	Гайка	2
101	4289503	Радиатор	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
