Каталог запчастей HITACHI
Пол — HITACHI EX1100

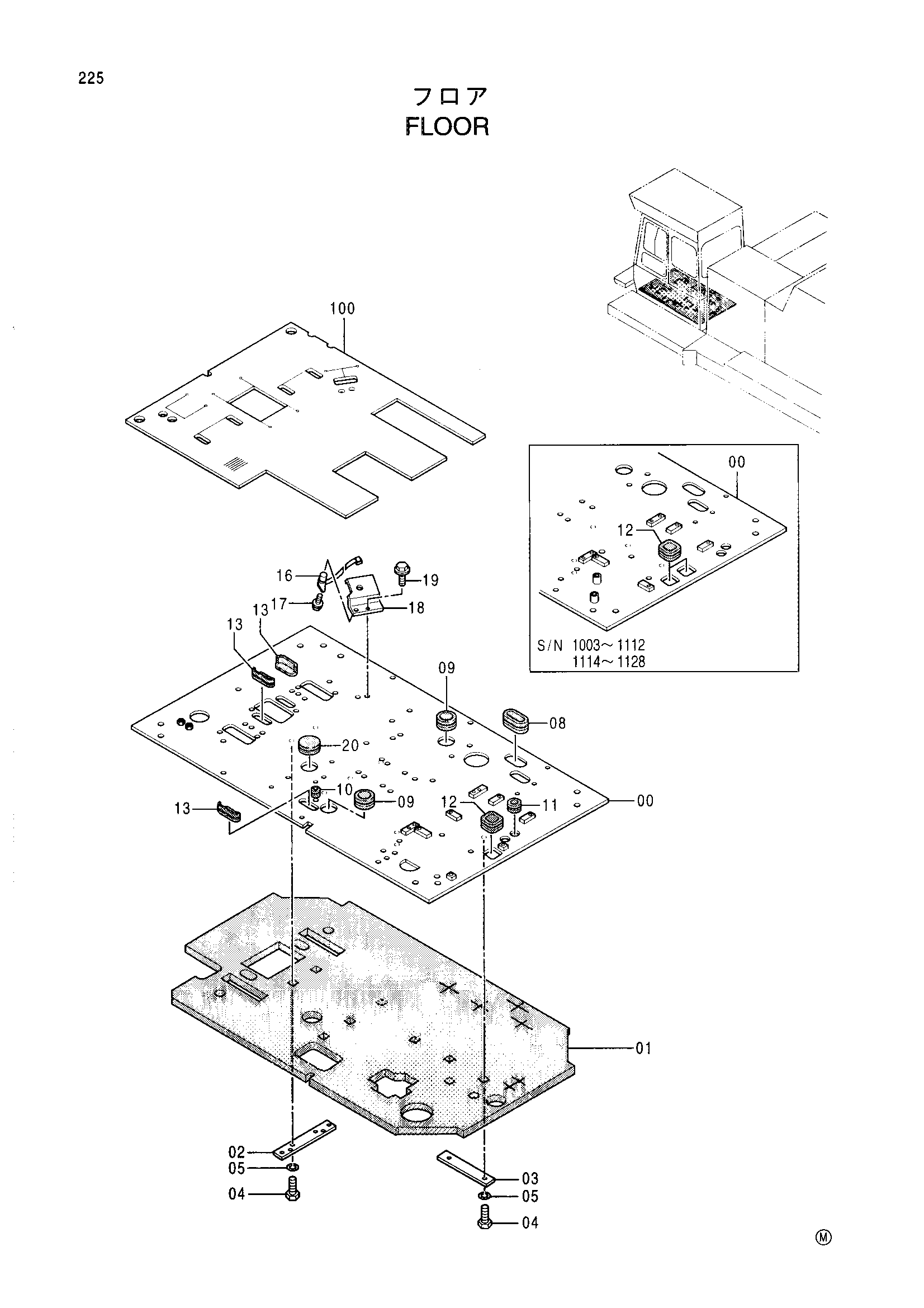

Заводская схема «Пол» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002453 | Пластина | 1 |
| 00 | 5002453 | Пластина | 1 |
| 00 | 5003918 | Пластина | 1 |
| 00 | 5003918 | Пластина | 1 |
| 01 | 2028022 | Стекловата | 1 |
| 01 | 2028022 | Стекловата | 1 |
| 01 | 2036561 | Стекловата | 1 |
| 01 | 2036561 | Стекловата | 1 |
| 02 | 4205043 | Пластина | 1 |
| 03 | 4204646 | Пластина | 1 |
| 04 | J901020 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 08 | 4203588 | Резиновая втулка | 1 |
| 09 | 4509404 | Резиновая втулка | 2 |
| 10 | 4209572 | Резиновая втулка | 3 |
| 11 | 4205136 | Резиновая втулка | 2 |
| 12 | 4205082 | Резиновая втулка | 1 |
| 12 | 4205082 | Резиновая втулка | 1 |
| 12 | 4205082 | Резиновая втулка | 2 |
| 12 | 4205082 | Резиновая втулка | 2 |
| 13 | 4223965 | Резиновая втулка | 3 |
| 16 | 4250465 | Выключатель | 1 |
| 17 | J450514 | Винт с шайбой | 2 |
| 18 | 8046197 | Кронштейн | 1 |
| 19 | J011030 | Болт с шайбой | 2 |
| 20 | 4089032 | Резиновая втулка | 1 |
| 100 | 3060808 | Резиновый (экскаватор) | 1 |
| 100 | 3070056 | Резиновый (экскаватор) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
