Высокая кабина деталь (1) — HITACHI EX1100

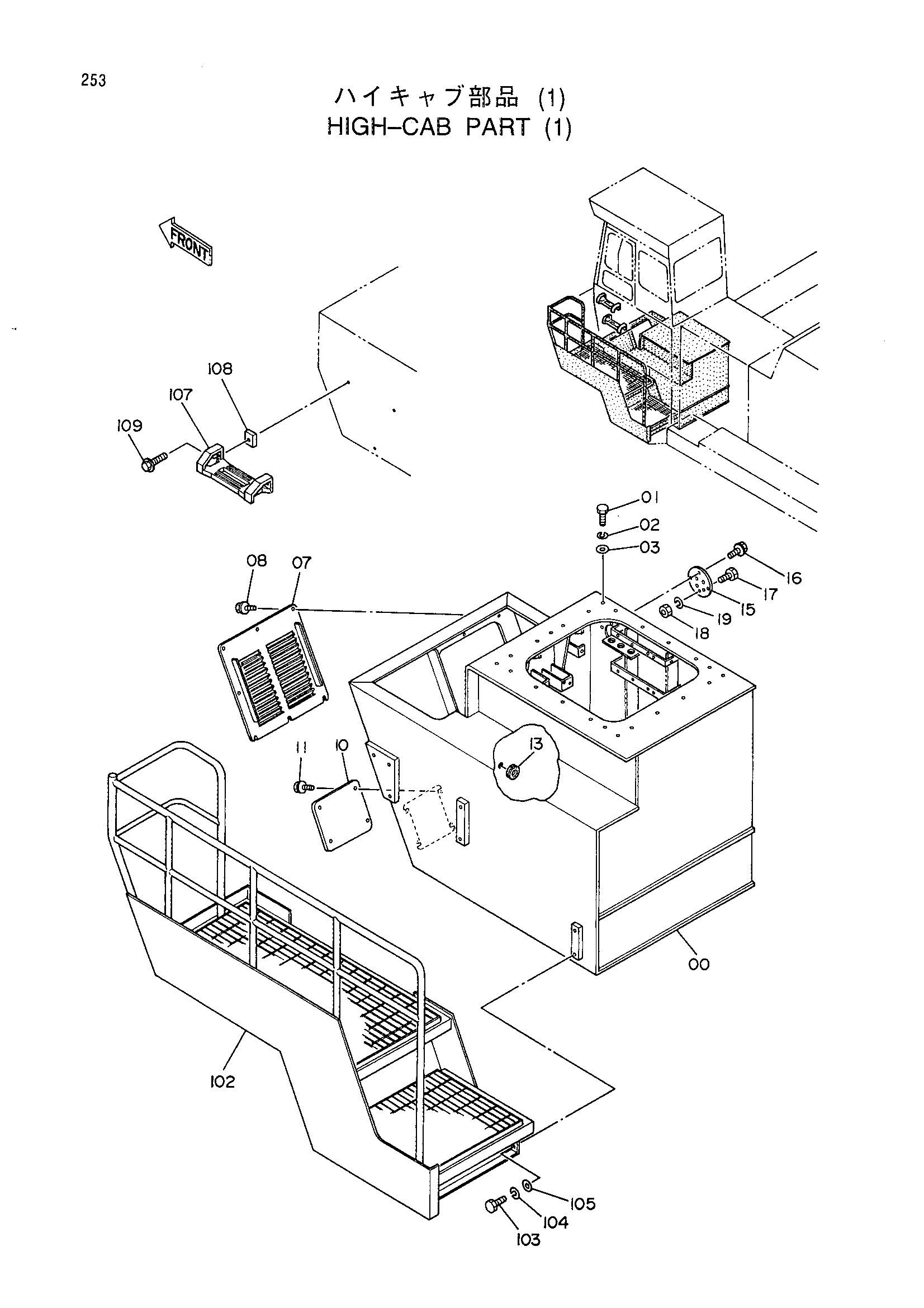

Заводская схема «Высокая кабина деталь (1)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003241 | Платформа | 1 |
| 01 | J901650 | Болт | 24 |
| 02 | A590916 | Пружинная шайба | 24 |
| 03 | 4087197 | Шайба | 24 |
| 07 | 7021150 | Крышка | 1 |
| 08 | J021020 | Болт с шайбой | 8 |
| 10 | 4244759 | Крышка | 1 |
| 11 | J021025 | Болт с шайбой | 4 |
| 13 | 4205136 | Резиновая втулка | 1 |
| 15 | 4245202 | Крышка | 1 |
| 16 | J020816 | Болт с шайбой | 4 |
| 17 | J901025 | Болт | 2 |
| 18 | J950010 | Гайка | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 102 | 5003023 замена: 5004298 | Крыло | 1 |
| 102 | 5003023 замена: J901650 | Крыло | 1 |
| 102 | 5004298 | Крыло | 1 |
| 103 | J901635 | Болт | 6 |
| 103 | J901650 | Болт | 6 |
| 104 | A590916 | Пружинная шайба | 6 |
| 105 | 4114405 | Шайба | 6 |
| 107 | 2025971 | Ступень | 2 |
| 108 | 4274884 | Проставка | 4 |
| 109 | J011255 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
