Крышка (кондиционер) — HITACHI EX1100

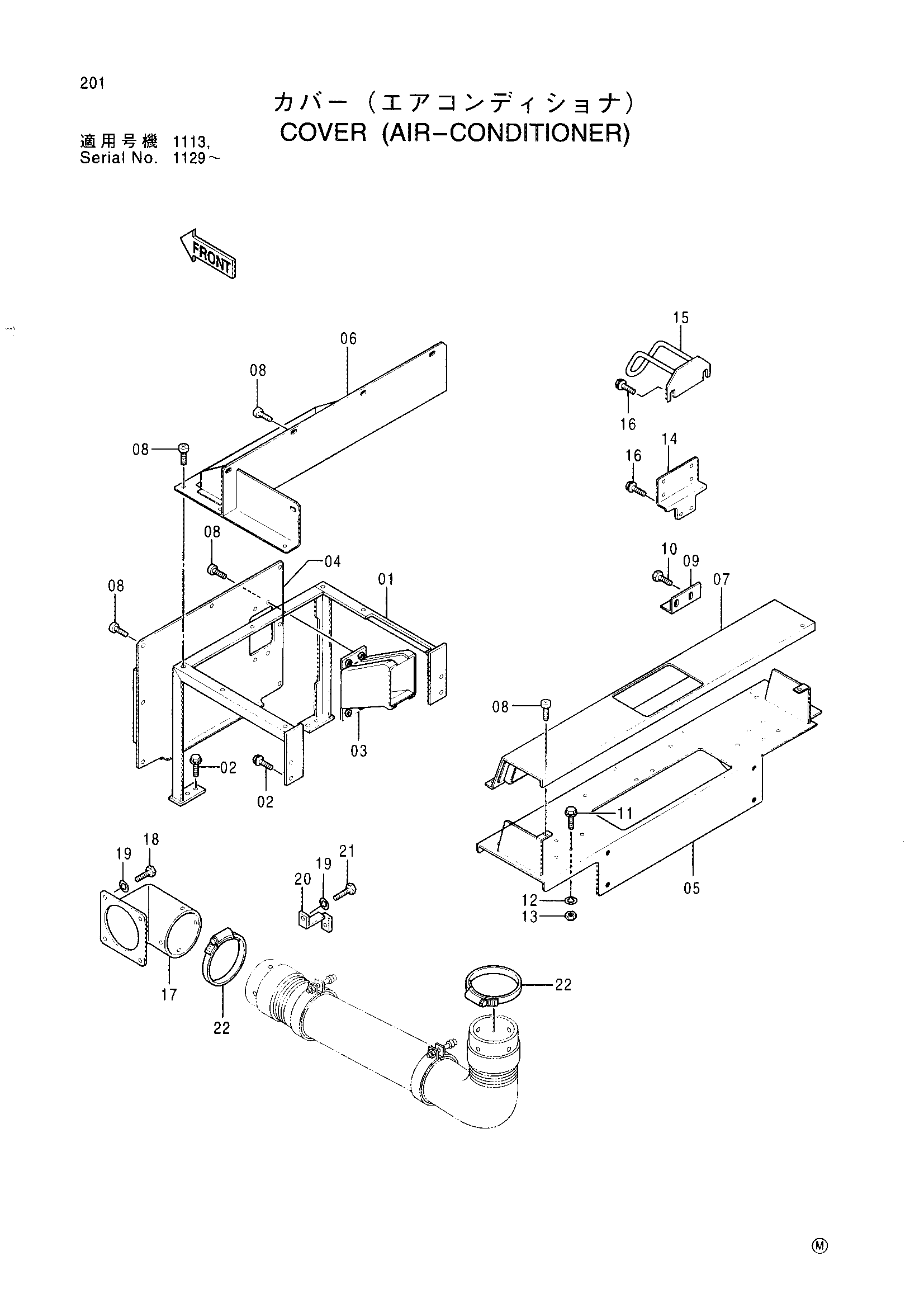

Заводская схема «Крышка (кондиционер)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7028385 | Опора | 1 |
| 02 | J011016 | Болт с шайбой | 8 |
| 03 | 7028398 | Воздуховод | 1 |
| 04 | 8059194 | Крышка | 1 |
| 05 | 7028387 | Опора | 1 |
| 06 | 7028386 | Крышка | 1 |
| 07 | 7028388 | Крышка | 1 |
| 08 | J650614 | Винт | 27 |
| 09 | 4345818 | Кронштейн | 1 |
| 10 | J900612 | Болт | 4 |
| 11 | J010620 | Болт с шайбой | 8 |
| 12 | A590106 | Плоская шайба | 16 |
| 13 | M500605 | Гайка | 8 |
| 14 | 4247143 | Кронштейн | 2 |
| 15 | 8045915 | Ограничитель | 1 |
| 16 | J020816 | Болт с шайбой | 8 |
| 17 | 8045287 | Трубка | 1 |
| 18 | J901025 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 1 |
| 20 | 8046198 | Кронштейн | 2 |
| 21 | J901016 | Болт | 2 |
| 22 | 4245194 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
