Смазка (насос) — HITACHI EX1100

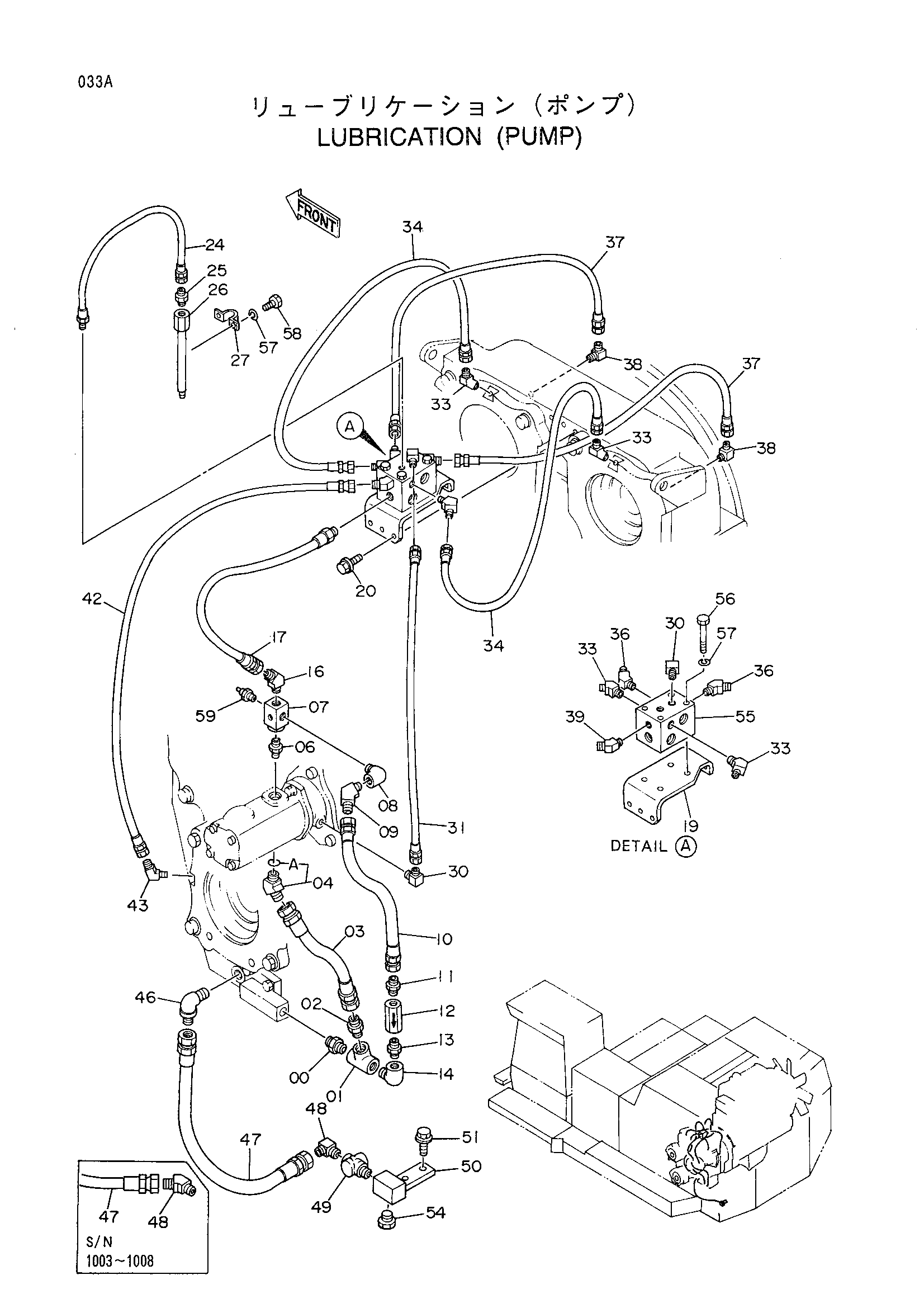

Заводская схема «Смазка (насос)» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1704 | Адаптер | 1 |
| 01 | 94-0663 | Тройник | 1 |
| 02 | 94-1304 | Адаптер | 1 |
| 03 | 4157676 | Шланг | 1 |
| 04 | 4119916 | Угловой штуцер | 1 |
| 04A | U12547U | Уплотнительное кольцо | 1 |
| 06 | 4247516 | Адаптер | 1 |
| 07 | 4270834 | Коллектор | 1 |
| 08 | 94-0632 | Угловой штуцер | 1 |
| 09 | 94-1503 | Угловой штуцер | 1 |
| 10 | 4131527 | Шланг | 1 |
| 11 | 94-1303 | Адаптер | 1 |
| 12 | 4163093 | Обратный клапан | 1 |
| 13 | 94-1903 | Адаптер | 1 |
| 14 | 94-0633 | Угловой штуцер | 1 |
| 16 | 94-1503 | Угловой штуцер | 1 |
| 17 | 4159647 | Шланг | 1 |
| 19 | 3053394 | Кронштейн | 1 |
| 20 | J011025 | Болт с шайбой | 3 |
| 24 | 4159612 | Шланг | 1 |
| 25 | 94-1301 | Адаптер | 1 |
| 26 | 9735853 | Трубка | 1 |
| 27 | 4000902 | Хомут трубки | 1 |
| 30 | 94-1401 | Угловой штуцер | 2 |
| 31 | 4157948 | Шланг | 1 |
| 33 | 94-1501 | Угловой штуцер | 4 |
| 34 | 4149521 | Шланг | 2 |
| 36 | 94-1501 | Угловой штуцер | 2 |
| 37 | 4513022 | Шланг | 2 |
| 38 | 94-1401 | Угловой штуцер | 2 |
| 39 | 94-1501 | Угловой штуцер | 1 |
| 42 | 4157950 | Шланг | 1 |
| 43 | 94-1501 | Угловой штуцер | 1 |
| 46 | 94-0649 | Угловой штуцер | 1 |
| 47 | 4055324 | Шланг | 1 |
| 48 | 94-1404 | Угловой штуцер | 1 |
| 48 | 94-1504 замена: 94-1404 | Угловой штуцер | 1 |
| 49 | 4193832 | Шаровой клапан | 1 |
| 50 | 9733892 | Коллектор | 1 |
| 51 | J011230 | Болт с шайбой | 2 |
| 54 | 4187322 | Пробка | 1 |
| 55 | 3056248 | Коллектор | 1 |
| 56 | J901002 | Болт | 4 |
| 57 | A590910 | Пружинная шайба | 6 |
| 58 | J901020 | Болт | 2 |
| 59 | 4099039 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
