Пилотные гидролинии (C/V) 8 — HITACHI EX1100

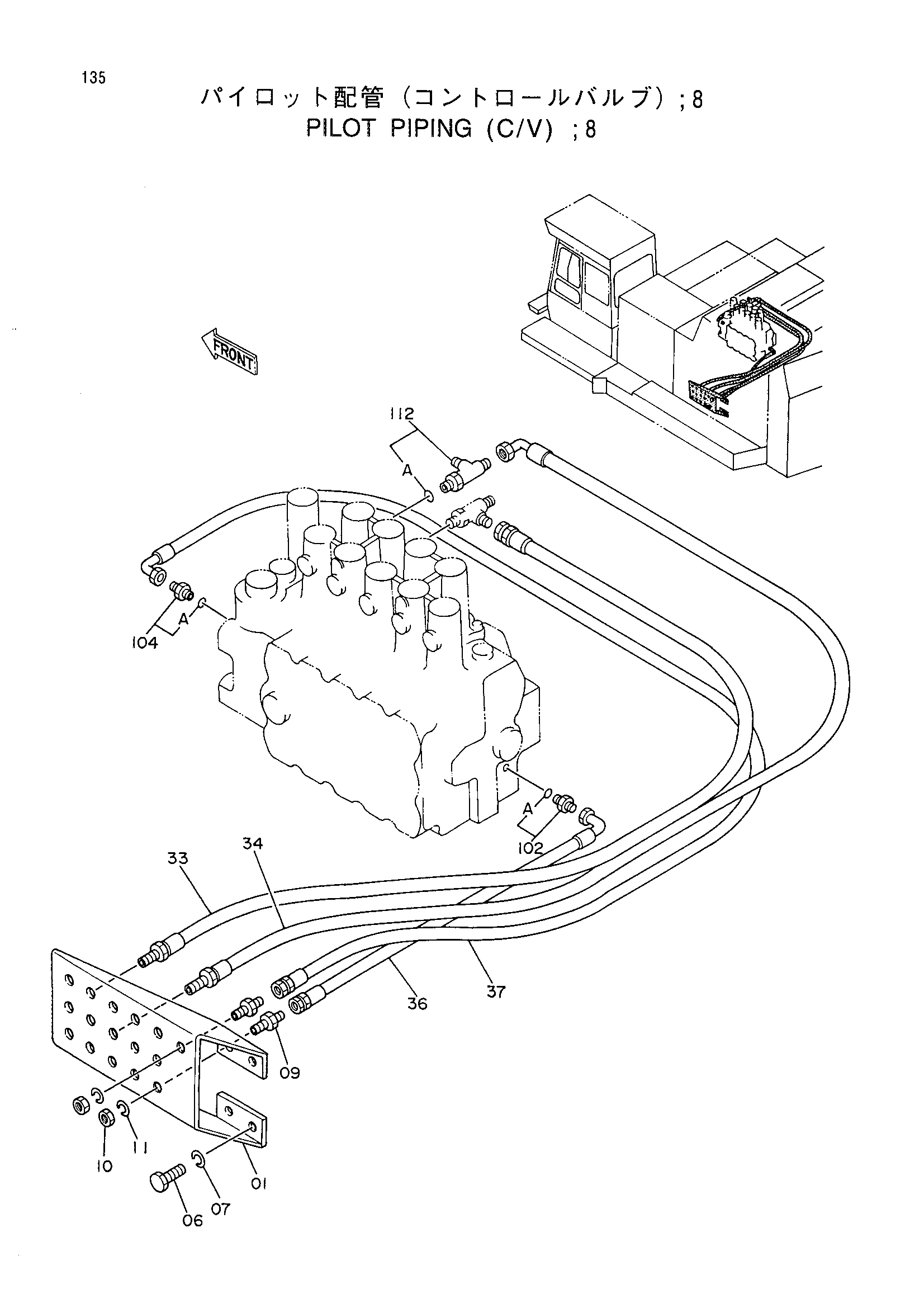

Заводская схема «Пилотные гидролинии (C/V) 8» для HITACHI EX1100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3055699 | Кронштейн | 1 |
| 06 | J901020 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 09 | 4248117 | Адаптер | 2 |
| 10 | 4209198 | Гайка | 2 |
| 11 | A590912 | Пружинная шайба | 2 |
| 33 | 4275109 | Шланг | 1 |
| 34 | 4275110 | Шланг | 1 |
| 36 | 4275111 | Шланг | 1 |
| 37 | 4275112 | Шланг | 1 |
| 102 | 4200465 | Адаптер | 1 |
| 102A | 957366 | Уплотнительное кольцо | 1 |
| 104 | 4200468 | Адаптер | 1 |
| 104A | 4509180 | Уплотнительное кольцо | 1 |
| 112 | 4207300 | Тройник | 1 |
| 112A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
